CMOS 이미지 센서 (CIS 4T Pixel & DTI)
CMOS Image Sensor (CIS 4T Pixel & DTI)
깊은 트렌치 격리(DTI)와 상관 이중 샘플링(CDS)을 통한 초고감도 광학 센싱
5.4 CMOS 이미지 센서 (CIS 4T Pixel & DTI 격리)
🎨 눈으로 보는 구조/공정 비교
![💡 [3D 공학 정밀 구조도] 후면조사형(BSI) CMOS 이미지 센서 4T 픽셀: 온칩 마이크로렌즈, RGB 컬러필터, 깊은 트렌치 격리(DTI) 및 핀드 포토다이오드(PPD)](/assets/semiconductor/vol5_4_cis_4t_pixel_dti.png){kind=tracking}

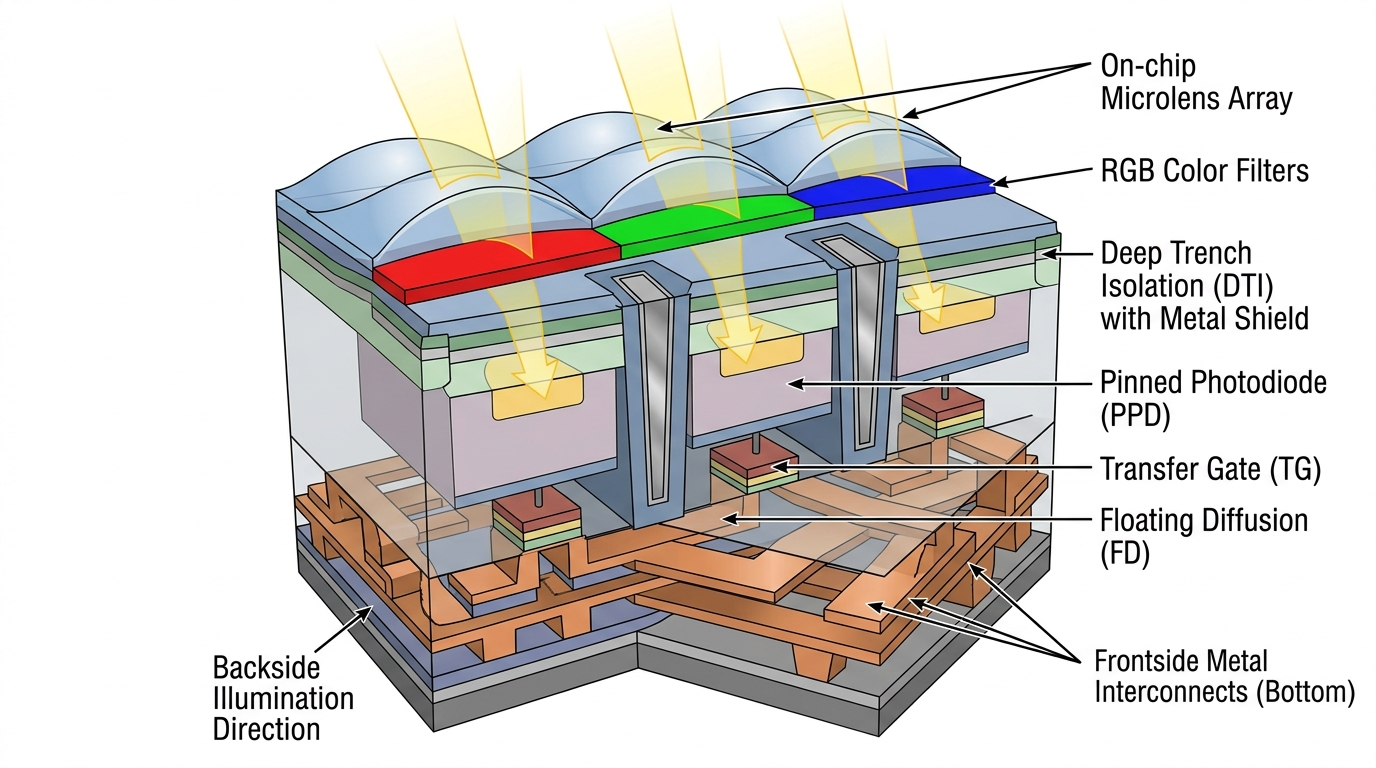

💡 [3D 공학 정밀 구조도] 후면조사형(BSI) CMOS 이미지 센서 4T 픽셀: 온칩 마이크로렌즈, RGB 컬러필터, 깊은 트렌치 격리(DTI) 및 핀드 포토다이오드(PPD)
FSI vs BSI + FDTI/BDTI (단면도)
| CIS 센서 구조 | 광자 입사 경로 및 배선 배치 | 광학적 감도 및 양자 효율 (QE) | 크로스토크 및 노이즈 |
|---|---|---|---|
| 구세대 FSI (전면조사형) | 마이크로렌즈 → 컬러필터 → 금속 배선층(Cu/Al) → 포토다이오드 | 금속 배선이 빛을 가리고 반사시켜 양자 효율 저하 (QE < 40%) | 비스듬한 입사광이 배선에 난반사되어 인접 화소로 침범 |
| 현세대 BSI (후면조사형) | 마이크로렌즈 → 컬러필터 → 포토다이오드 직결 → 배선층은 맨 뒤로 배치 | 빛을 가리는 배선이 전혀 없어 양자 효율 극대화 (QE > 80%) | 픽셀 간 DTI 격벽과 결합하여 완벽한 광학적/전기적 격리 실현 |
4T + DCG 화소 회로 및 정전위 에너지 프로파일
flowchart TD
subgraph PixelCircuit ["4T + DCG (듀얼 변환 이득) 픽셀 회로도"]
PPD["포토다이오드 (PPD: 전하 생성 및 축적)"]
TG["전송 트랜지스터 (Transfer Gate: TG)"]
FD["플로팅 디퓨전 (Floating Diffusion: 전하를 전압으로 변환)"]
DCG["DCG 트랜지스터 (듀얼 변환 이득 커패시터 연결)"]
RST["리셋 트랜지스터 (Reset: VDD로 FD 초기화)"]
SF["소스 팔로워 (Source Follower: 신호 증폭)"]
SEL["선택 트랜지스터 (Row Select: 출력 라인 연결)"]
PPD -->|광전자 전송| TG --> FD
FD <--> DCG
FD --> SF --> SEL
RST --> FD
endflowchart TD
L["광자 입사 (μ-Lens + CFA)"] --> BSI["BSI 후면 수광 — 배선 간섭 완전 배제"]
BSI --> PPD["PPD: 광자 흡수 → 전자-정공 분리 (완전공핍)"]
PPD --> DTI["DTI 나노 격벽: 광학 산란 및 캐리어 확산 차단"]
DTI --> CDS1["RST ON: FD 리셋 전압 샘플링 (V_rst, 저울 영점 측정)"]
CDS1 --> TG["TG ON: PPD 전자가 FD 저울로 100% 완전 전송"]
TG --> CDS2["Signal 샘플링 (V_sig, 물 무게 측정)"]
CDS2 --> SUB["CDS 감산: ΔV = V_rst - V_sig (kTC 노이즈 원천 상쇄)"]
SUB --> SF["SF (소스 팔로워) 버퍼링 → 컬럼 라인 출력"]
SF --> STACK["Cu-Cu 하이브리드 본딩을 통해 로직 웨이퍼로 직행"]
STACK --> ADC["Massive Parallel Ramp ADC → 초고속 디지털 변환"]🔍 왜 필요한가? — 기존 세대의 물리적 한계와 대전환
1. CCD의 종말과 3T CIS의 치명적 결함
CCD (전하결합소자): 화소 자체에는 증폭 트랜지스터가 없고 전하를 '버킷 릴레이' 방식으로 칩 끝단까지 차례로 밀어내어 단 하나의 증폭기로 읽었습니다. 화소 간 균일성은 완벽했으나, 수십 V의 특수 고전압 클럭 드라이버가 필요해 전력 소모가 극심했고 표준 CMOS 로직 공정과 융합할 수 없었습니다.
3T CIS (PD - RST - SF): CMOS 공정으로 저전력 집적은 성공했으나, kTC 열잡음(Reset Noise)이 플로팅 노드에 영구 박제되었습니다:
3T 화소는 저울에 물이 이미 담긴 상태에서 리셋을 누르므로 '물 붓기 전 저울 자체의 흔들림'을 따로 측정할 방법이 없어 어두운 밤하늘 사진이 자글자글한 노이즈로 뒤덮였습니다.
2. 4T + Pinned Photodiode (PPD)의 탄생: CDS의 완성
4T 화소는 PPD와 FD 사이에 전송 게이트(TG)라는 물리적 '수문'을 하나 더 두었습니다.
상관 이중 샘플링 (CDS, Correlated Double Sampling):
1. 수문(TG)을 닫아둔 채 저울(FD)을 비우고 첫 번째 전압 V_rst를 측정. 2. 수문(TG)을 열어 PPD의 광전자를 FD로 100% 쏟아붓고 두 번째 전압 V_sig를 측정. 3. 두 전압의 차이 Δ V = V_rst - V_sig를 취하면 저울 자체의 기생 kTC 노이즈와 트랜지스터 문턱전압 산포가 수학적으로 완벽하게 0으로 소거됩니다.
3. FSI의 광학적 질식과 BSI(후면 조사형)의 필연성
화소 크기가 1.4 μm → 1.0 μm → 0.64 μm로 미세화되면서, 전면 금속 배선(3~5층의 Cu 배선 터널)의 종횡비가 극단적으로 높아졌습니다.
배선 터널 깊이가 수 μm에 달해 비스듬히 입사하는 빛(사광)이 배선 벽면에 부딪혀 반사되거나 옆집 화소로 침범했습니다:
필팩터(Fill Factor) 급락: 빛을 받는 유효 수광 면적이 40% 미만으로 추락.
광학적 혼색(Crosstalk): 빨간색 화소로 들어간 빛이 초록색 화소를 때려 사진 채도가 탁해짐.
BSI 혁명: 웨이퍼 표면에 트랜지스터와 금속 배선을 다 만든 뒤, 웨이퍼를 뒤집어 반대편(실리콘 이면)을 백그라인딩으로 수 μm 두께까지 갈아내고 그 뒷면에 직접 마이크로렌즈를 올렸습니다. 빛이 배선 간섭을 일체 받지 않고 곧바로 실리콘에 닿아 필팩터가 90% 이상으로 수직 상승했습니다.
📐 이론을 지탱하는 3대 수식과 직관적 물리
CMOS 이미지 센서는 빛 광자를 전하로 변환하여 전압으로 환산하는 나노 포토닉스 계측학이다.
[수식 1] 픽셀 풀웰 용량 (Full Well Capacity, FWC)
포토다이오드가 포화되지 않고 최대로 저장할 수 있는 전자의 총 개수:
화소 크기가 0.6μm 이하로 줄어들면 FWC가 5,000 e⁻ 이하로 쪼그라들어 대낮에 하늘이 하얗게 날아가는 포화 현상 발생 → 깊은 수직 DTI 트렌치와 고전압 피닝 기술로 정전용량 C_PD 사수
직관적 비유 (빗물을 받는 물통의 크기):
화소 하나는 마당에 놓아둔 물통입니다. 햇빛(비)이 쏟아질 때 물통이 너무 작으면 순식간에 물이 넘쳐흘러(화이트아웃) 밝은 곳의 디테일을 전부 잃어버리므로 물통의 깊이(C_PD)를 깊게 파야 합니다.
[수식 2] 센서 동적 범위 (Dynamic Range, DR)
가장 밝은 빛부터 암흑 속 노이즈 직전의 미약한 빛까지 구별해 내는 능력의 비:
CDS(상관 이중 샘플링) 회로로 리셋 잡음 σ_read를 1.0 e⁻ 이하로 억제하고 FWC를 극대화하여 70~ 80 dB 이상의 고명암비(HDR) 달성
직관적 비유 (어두운 골목과 눈부신 태양을 동시에 보기):
캄캄한 터널 출구에서 밖의 눈부신 햇살과 터널 안 어두운 벽면의 글씨를 사람의 눈처럼 한 프레임 안에 찌그러짐 없이 선명하게 동시에 담아내는 능력입니다.
[수식 3] 플로팅 디퓨전 변환 이득 (Conversion Gain, CG)
포토다이오드에서 넘어온 전자 1개가 플로팅 디퓨전(FD) 노드에 만드는 전압 변화량:
어두운 곳에서는 커패시턴스 C_FD를 극도로 줄여 전자 1개당 전압 변화를 크게 뻥튀기하는 High CG 모드, 밝은 곳에서는 C_FD를 키워 많은 전자를 수용하는 Dual Conversion Gain(DCG) 구현
직관적 비유 (눈금 자의 정밀도 변환):
좁쌀 한 알(전자 1개)의 무게를 잴 때는 초정밀 전자저울(High CG)로 눈금을 크게 띄우고, 수박 한 통(대낮의 대량 전자)을 잴 때는 튼튼한 체중계(Low CG)로 갈아타는 이중 감도 시스템입니다.
⚙️ 심층 작동 메커니즘 & 팹 단위 나노 공정
1. PPD (Pinned Photodiode) 공학: 표면 암전류 0의 비밀
실리콘 표면은 SiO₂ 계면과 맞닿아 결함 준위(Dangling Bond, Traps)가 무수히 존재합니다. 이 계면 트랩에서 열에 의해 전자가 자발적으로 생성되는 것이 암전류(Dark Current)이자 화면에 하얗게 타는 화이트 픽셀(Hot Pixel)의 주범입니다:
Hole Accumulation Pinning Layer: PPD 표면에 고농도 p⁺ 층(붕소, BF₂ 임플란트)을 극도로 얕게 형성하여 표면 전위를 0 V(접지)로 단단히 고정(Pinning)합니다.
계면의 모든 트랩이 다수 캐리어인 정공(Hole)으로 가득 차 전자가 생성되자마자 재결합 소멸하므로, 표면 암전류가 99% 이상 원천 차단됩니다. 빛을 받아 생성된 전자는 표면 아래 매립된 n-well 깊은 곳에 안전하게 모입니다.
| PPD 깊이별 구조 | 인가 전위 및 전하 상태 | 핵심 엔지니어링 역할 | 암전류(Dark Current) 제어 |
|---|---|---|---|
| 표면 (p⁺ Pinning Layer) | 0V (기판 접지와 쇼트, 정공 포화 상태) | Si/SiO₂ 계면의 댕글링 본드 트랩을 정공으로 가득 채워 패시베이션 | 표면 열적 암전류 생성을 원천 봉쇄 (노이즈 제로화) |
| 매립 n-well 포켓 | +1.2V ~ +1.5V (완전 공핍 전위 우물) | 빛을 받아 생성된 광전자를 포획하여 보관하는 에너지 포텐셜 댐 | 전하 저장 용량(FWC: Full Well Capacity) 확보 |
| 하부 p-epi 벌크 | 0V (Substrate 기판 기준) | 빛이 깊게 침투할 때 생성되는 광전자를 상부 우물로 반사 | 깊은 적색광/적외선 흡수 및 전하 수집 효율 향상 |
2. DTI (Deep Trench Isolation) 격벽 나노 공정
화소 피치가 0.6 μm 이하로 줄어들면 실리콘 벌크 내에서 광전자가 옆 화소로 확산되거나, 적색/근적외선 장파장 광자가 대각선으로 침투하여 혼색이 발생합니다. 이를 막기 위해 화소 경계면에 수직 참호를 파는 공정이 DTI입니다.
| DTI 격벽 기술 | 식각 깊이 및 가공 방향 | 광학적 크로스토크 차단율 | 암전류 제어 및 공정 난이도 |
|---|---|---|---|
| FDTI (Front DTI) | 웨이퍼 전면(회로면)에서 포토다이오드 깊이까지 식각 후 산화막 충진 | 전면 배선 인접 영역 크로스토크 억제 | 공정 열처리 단계가 많아 측벽 트랩에 의한 암전류 관리 난이도 높음 |
| BDTI (Back DTI) | 웨이퍼 후면(수광면)에서 컬러필터 하부 깊이까지 식각 | 수광면 빛의 사선 입사 및 인접 픽셀 광학 침범 원천 차단 | BSI 공정 후반부에 형성되어 열손상이 적어 현대 플래그십 CIS 표준 |
| CDTI (Full 관통형 DTI) | 웨이퍼 후면에서 전면까지 실리콘 전체를 100% 수직 관통 | 광학적/전기적 크로스토크 99.9% 완벽 격리 | 픽셀 크기 0.6 μm 이하 초고소형 센서의 감도 유지 핵심 솔루션 |
#### DTI 팹 핵심 공정 파라미터 및 계면 패시베이션: 1. 고종횡비 식각 (HARC Etch):
폭 50~ 80 nm, 깊이 3~ 5 μm (종횡비 50:1 이상)를 수직으로 파내려감.
장비: Lam Research Vantex / TEL Tactras. 보잉(Bowing)이나 노칭(Notching) 발생 시 픽셀 내부 체적 파괴로 Full Well Capacity(FWC) 급락.
2. 부성 고정 전하 라이너 (Negative Fixed Charge Liner):
식각된 DTI 측벽 실리콘 표면은 무수한 격자 손상(Dangling bond)으로 가득 차 있어, 그대로 두면 엄청난 암전류 생성 벽이 됨.
원자층 증착(ALD) Al₂O₃ 또는 HfO₂ 라이너: 박막 내부에 존재하는 강력한 음전하(Qf ≈ -10¹² ~ -10¹³ cm⁻²)가 실리콘 측벽으로 정공(Hole)을 강하게 끌어당겨 정공 축적층(Hole Accumulation Layer)을 유도. 전자가 측벽 트랩에 닿지 못하게 튕겨냄.
3. 코어 충전 (Core Fill):
굴절률이 실리콘(n ≈ 4.0)보다 훨씬 낮은 저굴절률 산화물(SiO₂, n ≈ 1.46) 또는 불소 도핑 산화물로 채워 전반사(TIR) 조건을 형성, 빛을 픽셀 중심부로 가둠 (빛의 광섬유화).
3. 변환 이득 (Conversion Gain)과 DCG (Dual Conversion Gain)
플로팅 디퓨전(FD)에 전자 1개가 들어왔을 때 유도되는 전압 변화량:
트레이드오프의 딜레마:
High Conversion Gain (HCG, 작은 C_FD): 어두운 밤에는 전자 몇 개만 들어와도 큰 전압으로 증폭해야 판독 노이즈(σ_read)를 억제할 수 있음 (CG ≈ 100~ 200 μV/e⁻). 그러나 대낮에는 물통이 금방 넘쳐 포화됨(낮은 Full Well Capacity).
Low Conversion Gain (LCG, 큰 C_FD): 대낮에는 수만 개의 전자를 담아야 하므로 큰 커패시턴스가 필요함 (CG ≈ 20~ 40 μV/e⁻). 그러나 어두운 곳에서는 신호가 노이즈에 묻힘.
DCG 솔루션: FD 노드 옆에 스위치 트랜지스터를 달아, 어두운 곳에서는 스위치를 꺼서 HCG로 작동하고, 밝은 야외에서는 스위치를 켜 보조 커패시터(C_ext)를 연결하여 LCG로 전환함으로써 단일 화소 동적 범위(Dynamic Range)를 85~100dB 이상으로 확장.
⚠️ 나노 한계 결함 및 현장 해결책
| 불량 모드 | 근본 메커니즘 | 팹 현장 엔지니어링 처방 |
|---|---|---|
| RTS / RTN (랜덤 텔레그래프 노이즈) | SF 트랜지스터 게이트 산화막 트랩에 단 1개의 캐리어가 포획/방출되며 드레인 전류가 요동침 (깜빡이는 점) | SF 소자의 채널 면적을 극대화하거나, 소니식 2-Layer 화소 구조를 적용하여 SF를 하부 로직 웨이퍼로 이전 |
| 화이트 픽셀 테일 (Hot Pixel Tail) | DTI 측벽 결함 준위 및 미세 중금속(Fe, Cu, Ni) 파티클이 오염원으로 작용 | 고진공 클러스터 ALD Al₂O₃ 패시베이션, 초고순도 장비 챔버 관리 및 저온 수소/중수소(D₂) 포밍 가스 어닐링 |
| 전송 잔상 (Image Lag) | PPD와 TG 게이트 경계면에 전위 포켓(Potential Pocket) 또는 장벽이 생겨 전자가 잔류 | PPD 임플란트 프로파일을 경사지게(Graded) 설계하고, 3차원 전송 게이트(Dual Vertical Transfer Gate, D-VTG) 적용 |
| 혼색 (Optical & Electrical Crosstalk) | 적색(650nm) 및 근적외선 광자의 긴 흡수 깊이(>3 μm)로 인한 인접 픽셀 광침투 | 실리콘 전면을 관통하는 Full CDTI 격벽 시공, 픽셀 상단 금속 차광 그리드(W/Al Grid) 삽입 |
| BSI 이면 실리콘 두께 불균일 (PRNU) | 300mm 웨이퍼 백그라인딩 및 CMP 시 중심부와 외곽부의 미세 두께 산포(± 0.1 μm) | 광학 간섭 기반 In-situ 실시간 두께 계측 제어, 고선택비 에치스톱층(Epitaxial Etch Stop Layer) 도입 |
| Cu-Cu 하이브리드 본딩 보이드 | 픽셀 웨이퍼와 로직 웨이퍼 접합 시 파티클 또는 Cu 디싱(Dishing)으로 인한 접촉 불량 | 초청정 Class-1 세정, 저온 플라즈마 표면 활성화, CMP 오버폴리싱 2nm 이하 제어 |
📊 세대별·방식별 기술 스펙 비교
| 구분 | 1세대: 3T FSI | 2세대: 4T FSI | 3세대: 4T BSI | 4세대: BSI + FDTI | 5세대: 2-Layer Stacked CIS |
|---|---|---|---|---|---|
| 주요 적용 연도 | 2000년대 초반 | 2005~2010년 | 2010~2016년 | 2016~현재 | 최선단 플래그십 (2023~) |
| 광학 구조 | 전면 배선 통과 | 전면 배선 통과 | 후면 직접 수광 | 후면 직접 수광 + 격벽 | 후면 수광 + 완전 분리 |
| 대표 픽셀 피치 | 3.0~ 5.0 μm | 1.4~ 1.75 μm | 1.0~ 1.2 μm | 0.64~ 0.8 μm | 0.56~ 1.0 μm |
| 필팩터 (Fill Factor) | ~30% | ~45% | ~85% | ~95% | >98% (수광부 독립) |
| 판독 노이즈 (Read Noise) | >10 e⁻ rms (kTC 지배) | 3~ 5 e⁻ rms (CDS) | 1.5~ 2.5 e⁻ rms | 1.0~ 1.5 e⁻ rms | <0.7 e⁻ rms (서브일렉트론) |
| Full Well Capacity (FWC) | 15,000 e⁻ | 8,000 e⁻ | 6,000 e⁻ | 3,500~ 5,000 e⁻ | >10,000 e⁻ (용량 회복) |
| 다이내믹 레인지 (DR) | ~60 dB | ~66 dB | ~70 dB | ~74 dB | >85~ 100 dB (DCG/LOFIC) |
| 적층 본딩 기술 | 단일 웨이퍼 평면 | 단일 웨이퍼 평면 | Through-Silicon Via (TSV) | Cu-Cu 하이브리드 본딩 | 2-Wafer / 3-Wafer Hybrid |
🏢 글로벌 파운드리·메모리·장비 생태계 및 업계 실측
1. 주요 칩 메이커별 핵심 기술 격차
소니 (Sony Semiconductor Solutions):
글로벌 CIS 점유율 1위 (iPhone 전량 및 하이엔드 카메라 지배).
Exmor T (2-Layer Transistor Pixel): 세계 최초로 포토다이오드(상부 웨이퍼)와 화소 트랜지스터(하부 웨이퍼)를 별개 웨이퍼에 제작한 뒤 Cu-Cu 하이브리드 본딩으로 결합. 포토다이오드 수광 면적을 2배 넓히고 트랜지스터 크기를 키워 FWC 2배 증대 및 노이즈 반감.
삼성전자 시스템LSI (ISOCELL):
2억 화소(0.56μm 피치 HP2/HP3) 등 초미세 초고화소 기술 선도.
ISOCELL 2.0 / HP 시리즈: DTI 격벽 측벽에 고반사 저흡수 신소재(화이트 나노 벽)를 삽입해 광학 손실 극소화.
D-VTG (Dual Vertical Transfer Gate): 수평 트랜스퍼 게이트 대신 실리콘 내부로 깊게 박히는 수직 게이트 2개를 뚫어, 0.6 μm 이하 초미세 화소에서도 전자를 100% 긁어모으는 전하 전송 효율 달성.
SK하이닉스 (Black Pearl CIS):
DRAM 미세 커패시터 공정 기술과 High-k 물질 노하우를 CIS에 이식. 고성능 FD 커패시터 및 차량용 고신뢰성 CIS 포트폴리오 확장.
옴니비전 (OmniVision / Will Semi):
TSMC 파운드리 및 중국 SMIC 기반 BSI/하이브리드 본딩 픽셀 생산, 모바일 중고화소 및 오토모티브 센서 강자.
온세미 (onsemi) / STMicroelectronics:
자동차 ADAS용 140dB Super-Exposure HDR 센서 및 3D Depth 센싱(ToF, SPAD) 시장 특화.
2. 글로벌 핵심 장비 및 소재 서플라이 체인
식각 (HARC DTI): Lam Research (Vantex, Kiyo) 및 TEL (Tokyo Electron) (Tactras). 50:1 이상의 수직 딥 트렌치 무결점 식각 장비 독점.
웨이퍼 본딩 (Hybrid Bonding): EV Group (EVG) (Gemini FB) 및 SUSS MicroTec. 300mm 웨이퍼 간 접합 시 오버레이 정합 오차 50nm 이하 정밀도 제공.
박막 증착 / ALD: Applied Materials (AMAT) 및 ASM International. DTI 부성 전하 라이너(Al₂O₃, HfO₂)의 나노미터급 원자층 피복.
노광 (Lithography): ASML 및 Nikon / Canon. 화소 패터닝에는 ArFi(193nm 액침 DUV) 및 KrF가 주력으로 투입되며, 컬러필터 및 마이크로렌즈에는 i-line 노광기 활용.
검사/계측 (Metrology): KLA (AIT, Archer)의 BSI 이면 박막 결함, 핫픽셀 검출 및 본딩 계면 보이드 초음파/광학 검측.
💡 한 줄 요약: 엔지니어링 핵심 고정
현대 초고화소 CIS는 BSI로 빛의 고속도로를 열고, DTI로 빛과 전자의 울타리를 치며, 4T PPD와 CDS로 kTC 잡음의 영점을 지우고, Cu-Cu 하이브리드 본딩으로 거대한 디지털 두뇌를 화소 바로 밑에 직결한 극한의 3차원 광전 집적체입니다.
