BCD 스마트 파워 IC 및 GaN-on-Diamond

5.6 BCD 스마트 파워 IC 및 GaN-on-Diamond 극한 전력 반도체

💡 3초 핵심 요약

BCD 스마트 파워 IC는 정밀 아날로그의 신경(BJT), 디지털 제어의 두뇌(CMOS), 수십~수백 볼트를 끊고 잇는 근육(DMOS/LDMOS)을 한 다이 위에 모놀리식으로 합친 슈퍼 제어 칩이다. 개별 MOSFET·게이트 드라이버·MCU를 보드에 흩뿌리면 기생 인덕턴스, 전류 센싱 지연, 보호 루프 지연이 모터·배터리·PMIC를 죽인다. BCD는 그 루프를 칩 내부 마이크로미터 스케일로 끌어들인다.

GaN-on-Diamond는 GaN HEMT의 채널 바로 아래에 열전도율 ~2000 W/m·K (SiC의 약 5배, 구리의 약 5배)인 CVD 다이아몬드를 붙이거나 성장시켜, 접합 온도를 수십 °C 낮추고 열저항을 최대 ~90% 급감시키는 극한 방열 플랫폼이다. 우주·방산 RF, 고온 산업, AI 랙의 “와트/mm 천장”을 열로 깨지 않고 올리는 기술이다.

비유하면:

🎨 눈으로 보는 핵심 구조도

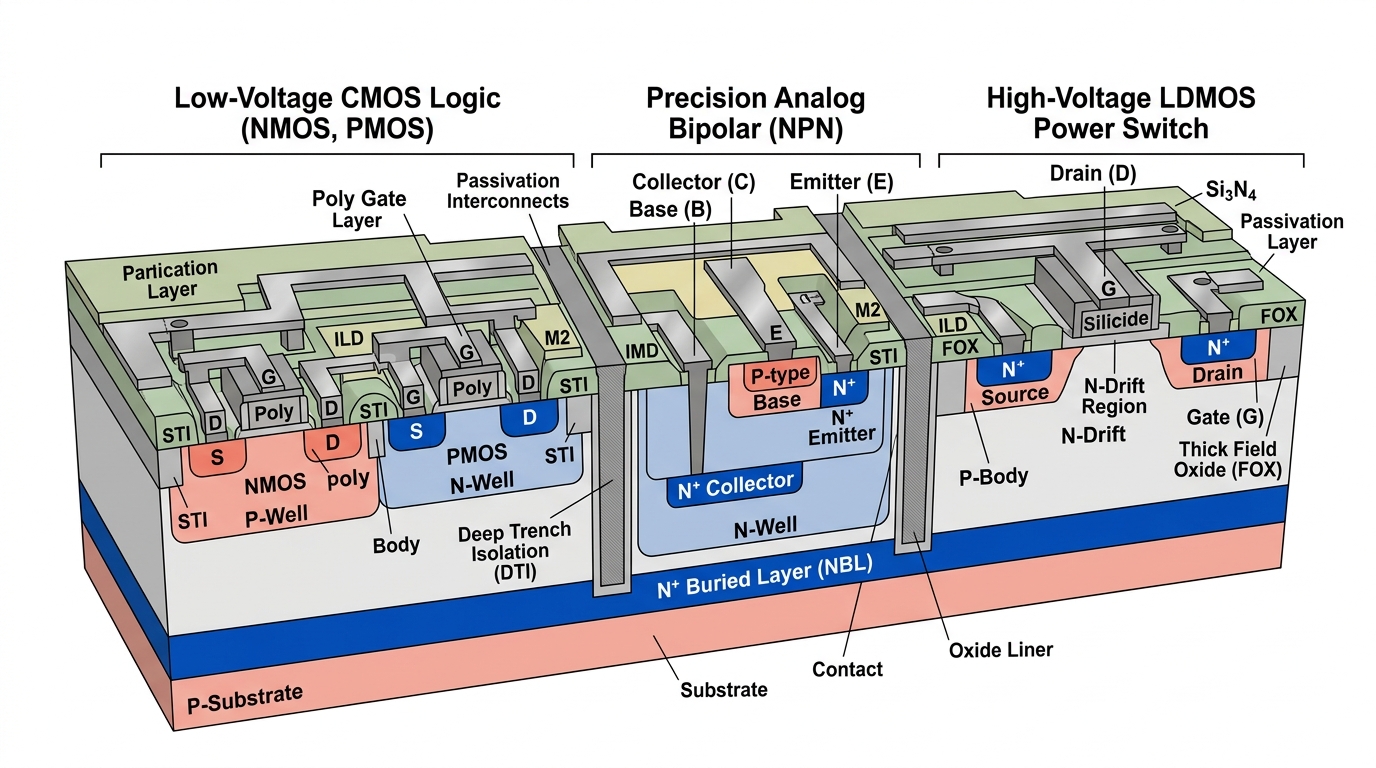

💡 [3D 공학 정밀 구조도] 스마트 파워 BCD(Bipolar-CMOS-DMOS) 단일 칩 모놀리식 집적 구조: 저전압 CMOS 로직, 정밀 바이폴라 및 고전압 LDMOS 스위치

5.6.1 BCD 원칩 단면도 — 한 다이에 세 종족

벌크 JI(접합 격리) + DTI가 섞인 중전압 스마트 파워의 전형적인 단면이다. 실제 ST BCD8/9, Infineon SPT9, GF 55BCD-HV, TSMC BCD는 노드·전압 클래스마다 마스크가 수십 장 더 붙는다.

읽는 법 (팹 엔지니어 시점)

5.6.2 GaN-on-Diamond 이종 접합 열 방출 구조

채널에서 나온 열이 수 마이크로미터 안에 다이아몬드로 들어가야 의미가 있다. 패키지 히트싱크는 이미 너무 멀다.

flowchart TD
    subgraph BCDElements ["단일 실리콘 칩 내 3대 핵심 소자 통합 (BCD 아키텍처)"]
        BIP["[1] Bipolar (바이폴라 트랜지스터)<br/>기준 전압원(Bandgap Reference), 초저노이즈 연산증폭기, 초정밀 아날로그 센싱"]
        CMOS["[2] CMOS (디지털 마이크로컨트롤러)<br/>MCU 코어, 디지털 인터페이스(I2C/SPI), 보호 논리 회로, 프로그래머블 레지스터"]
        DMOS["[3] DMOS (고전압 전력 스위칭 소자)<br/>LDMOS / 수직 DMOS: 수십~수백 볼트 고전압 모터 구동 및 전력 변환 출력단"]
        BIP --- CMOS --- DMOS
    end

비유: GaN 채널은 스포츠카 엔진, SiC 기판은 아스팔트, 다이아몬드는 엔진 블록에 용접한 구리 블록이 아니라 다이아몬드 블록이다. 계면 열저항(TBR)은 용접 비드다. 비드가 두꺼우면 슈퍼카를 진흙 위에 올린 것과 같다.

flowchart LR
  subgraph BCD["BCD Smart Power IC"]
    CMOS[CMOS 두뇌<br/>PWM/진단]
    BJT[BJT 신경<br/>밴드갭/센스]
    DMOS[LDMOS 근육<br/>12–800V]
    CMOS --> DMOS
    BJT --> CMOS
    BJT --> DMOS
  end
  subgraph GOD["GaN-on-Diamond"]
    HEMT[GaN 2DEG]
    TBR[계면 TBR]
    DIA[CVD Diamond<br/>~2000 W/mK]
    HEMT --> TBR --> DIA
  end
  LOAD[모터/배터리/PA/GPU 레일]
  BCD --> LOAD
  GOD --> LOAD

🔍 왜 개별 전력 소자만으로는 안 되고 BCD가 필수인가

보드 위 “세 칩 조합”의 실패 모드

1. 게이트 루프 인덕턴스 디스크리트 MOSFET + 외장 드라이버는 수 nH가 기본이다. V = L di/dt가 게이트를 링잉시키고, moter half-bridge에서는 슛스루·EMI 인증 탈락으로 이어진다. BCD는 드라이버 FET와 파워 FET가 같은 에피, 같은 메탈이다.

2. 전류·온도 센싱 지연 션트 + 외장 앰프 + MCU ADC는 보호가 마이크로초~밀리초다. 단락은 마이크로초 이하에 본드를 녹인다. BCD는 켈빈 센스, 미러 FET, 온다이 온도 다이오드를 같은 클럭 도메인에 둔다. ST VIPower, Infineon PROFET/SPOC, TI DRV가 사는 이유다.

3. 전원 무결성 (PI)와 PMIC 폰·노트북·GPU 카드의 멀티레일은 “전압만 맞으면”이 아니다. DVS, 부하 과도, 원격 센스, 시퀀싱, 텔레메트리가 한 패키지의 닫힌 루프여야 한다. 외장 벅 + 외장 컨트롤러는 레이아웃마다 루프 이득이 바뀐다. BCD PMIC는 오차앰프·레퍼런스·고측 LDMOS·부트스트랩을 한 다이에 고정한다.

4. 차량 모터 드라이버 12 V → 48 V, ISO 26262, 부하 덤프 40 V+, 역극성, 인덕티브 클램프. 디스크리트는 보호 회로 BOM이 폭발하고, 고장 모드가 보드 트레이스에 숨는다. BCD는 과전류·과온·단선·단락을 디지털 상태머신 + 아날로그 콤프로 표준화한다.

5. 원가·면적·인증 자동차·산업은 AEC-Q100, 기능안전 패키지 인증이 칩 단위로 끝내는 편이 싸다. “검증된 스마트 파워 IP”가 파운드리 PDK에 들어 있는 것이 BCD 생태계의 본질이다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

1. LDMOS RESURF (Reduced Surface Field) 임계 전하량 및 전계 평탄화 조건

단일 실리콘 칩 내에서 저전압 CMOS 옆에 수십~수백 볼트의 고전압 파워스위치를 공존시키는 핵심 물리입니다.

일반적인 다이오드나 수직 DMOS는 모서리나 접합 계면 한 지점에 전계가 집중되어 조기 항복이 일어납니다. 반면 RESURF 기술은 p-기판과 n-드리프트 간의 수직 공핍층과 게이트-드레인 간의 수평 공핍층을 상호 결합시킵니다. 드리프트 층의 총 유효 전하 밀도(Q_drift)를 1.2 × 10¹² cm⁻²의 임계값으로 맞추면, 항복에 도달하기 전 드리프트 전체가 수직/수평으로 완전 공핍(Full Depletion)되어 표면 전계가 균일하게 평탄화됩니다. 그 결과 V_B가 L_drift 길이에 정비례하여 수백 볼트까지 선형적으로 확장됩니다.

2. DTI/SOI 스마트 파워 래치업 방지 기생 사이리스터 차단 조건

모놀리식 집적 시 모터 역기전력이나 인덕티브 킥백에 의한 칩 전소(Burn-out)를 원천 차단하는 수학적 안정성 기준입니다.

모놀리식 단일 다이에서 대전류 스위칭 시 발생하는 기생 기판 전류(I_sub)는 기판 저항(R_sub)과 결합하여 기생 BJT를 턴온시키고, β_npn · β_pnp ≥ 1 루프를 형성해 칩을 영구 파괴(Latch-up)시킵니다. 실리콘 산화막 매립형 DTI(Deep Trench Isolation)와 SOI(Silicon-On-Insulator) BOX 산화막은 측면과 바닥면의 소수 캐리어 이동 경로를 절연벽으로 100% 물리 차단하여 기생 β ≈ 0으로 소멸시킵니다.

3. GaN-on-Diamond 계면 열경계저항(TBR) 및 접합 온도 제어 모델

다이아몬드의 초고열전도도를 소자 채널 냉각으로 100% 온전히 끌어내기 위한 음향 포논 수송 모델입니다.

다이아몬드가 아무리 열전도율이 우수해도, GaN과 다이아몬드 계면의 포논(격자 진동) 전달 불일치로 인한 열경계저항(TBR_eff)이 30 m²K/GW 이상으로 두꺼우면 열이 계면에서 가로막혀 2DEG 채널 접합 온도가 떨어지지 않습니다. 최신 GaN-on-Diamond 기술은 원자 단위 표면 평탄화 후 3~ 5 nm 초박막 SiN 유전체 또는 저온 직접 친수성 본딩을 적용하여 TBR_eff < 10 m²K/GW로 억제함으로써, 종래 SiC 기판 대비 채널 접합 온도(T_j)를 40~ 60^°C 이상 낮추고 RF 출력 밀도를 3배 이상 폭증시킵니다.

⚙️ 심층 아키텍처 및 팹 단위 공정

1) BCD 모놀리식 집적 — BJT + CMOS + DMOS

역사 앵커: 1985년 SGS(현 ST) Agrate의 L6202 풀브리지 — 약 60 V, 수 A, 300 kHz. IEEE Milestone. 이후 BCD4→5→6→8→9로 논리 노드는 줄고, 전압 포트폴리오는 5 V 폰 PMIC부터 오프라인 800 V, 연구·특수 1.2–6 kV급까지 갈라진다.

#### 세 소자가 한 마스크 세트에 들어가는 이유와 대가

LDMOS 한 줄 물리 (수식 없이): 드레인 전압은 게이트 산화막이 아니라 길게 펼친 n− 드리프트가 받는다. 표면 전계가 한 점에 모이면 핫캐리어와 파괴가 난다. RESURF는 p-body / n-드리프트 / 기판 전하량을 맞춰 전계를 넓고 낮게 편다. 스마트 파워의 Rds(on)·Area는 이 전하 균형의 KPI다.

수직 DMOS (VIPower 계열): 전류가 칩 바닥으로 빠진다. 온저항은 우수, 통합은 “한 칩에 여러 스위치”에 유리하고, 로직 밀도는 측면 LDMOS BCD보다 보수적이다. 차량 하이사이드에 강하다.

모듈러 BCD 플로우 (실제 팹 감각)

1. p-sub / (선택) SOI BOX 2. NBL 임플란트 + 드라이브 3. n-epi 4. HV 웰 / 드리프트 임플란트 (장시간 어닐) 5. DTI 식각 → 라이너 산화 → poly/산화물 매립 → CMP 6. LOCOS 또는 STI (블록별로 다름) 7. 듀얼 게이트 산화막 (5 V / 1.8 V / 20–40 V LDMOS 게이트) 8. poly 게이트, LDD, 스페이서, S/D 9. 살라이드 블로킹 (HV·정밀 R 영역은 실리사이드 금지) 10. 컨택, W-plug, Al 또는 Cu BEOL 4–8층, 후막 파워 메탈 11. 폴리이미드, 웨이퍼 테스트, 그라인드 (SOI는 얇게)

마스크 수는 30–50+. 순수 로직 55 nm보다 두껍고 느린 플로우지만, 웨이퍼당 가치가 PMIC/오토에 있다.

2) 격리 기술: JI vs DI vs SOI

래치업은 BCD의 숙명이다. 파워 n-LDMOS의 드레인, CMOS p웰, 기생 NPN/PNP가 사이리스터를 만든다. 모터 유도성 킥백, 부하 덤프, ESD가 트리거다.

갈바닉 격리: 온다이 용량성/유도성 격리(ST SOI-BCD 등)로 1차–2차 절연을 칩에 넣는다. 게이트 드라이버·절연 센스 시장.

3) GaN-on-Diamond 극한 방열

숫자 감각

SiC 대비 약 5배. 소자 열저항의 병목은 기판 κ가 아니라 계면 TBR + 버퍼인 경우가 많다. 문헌상 TBR_eff는 수 m²K/GW(우수) ~ 수십 m²K/GW(보통). TBR이 크면 다이아몬드 κ가 2200이어도 채널은 끓는다.

집적 루트 (팹)

1. GaN 에피 후 기판 제거 + 다이아몬드 CVD 성장 (후면) 핵생성층(SiN 등) 필수. GaN은 고온 수소 플라즈마에 약하다 → 보호 유전체, 성장 온도 타협 (~700 °C대 나노다이아몬드 vs 고온 마이크로결정). 2. 웨이퍼 본딩 표면 Ra < 0.5 nm급 단결정 다이아몬드(50 mm 시연: Element Six–Orbray)에 GaN을 직접/중간층 본딩. 디본딩·레이저 리프트오프. 3. 전면 나노다이아몬드 패시베이션 핫스팟 바로 위 스프레드. κ는 박막·입계 때문에 벌크보다 훨씬 낮음 (예: 150 nm NCD ~200 W/m·K). nonetheless TBR이 낮으면 국소에 유효.

실측 앵커

실패 모드

4) 우주·방산·AI 데이터센터 · 200 °C · Rad-Hard

고온 200 °C

방사선

AI 데이터센터

📊 비교표

공정 플랫폼

기판

🏢 글로벌 BCD 및 전력 생태계

IDM (설계+팹, 스마트 파워의 본진)

파운드리 (팹리스 PMIC·드라이버)

GaN-on-Diamond 축

한국 맥락

모바일 PMIC는 TSMC BCD + 국내 팹리스, 차량은 Infineon/ST/NXP 수입 + 일부 DB Hitek. GaN 전력은 GaN-on-Si 전원, RF는 SiC. 다이아몬드는 아직 소재·국방 연구 스테이지에 가깝다.

엔지니어가 설계 리뷰에서 물을 질문

1. 이 칩의 최대 버스 전압과 부하 덤프에서 기생 NPN이 켜지는가? JI인가 SOI인가. 2. 단락 보호가 온다이 미러 + 아날로그 콤프인가, MCU 폴링인가. 3. LDMOS Rds(on)·mm²와 논리 게이트 수 — BCD 노드를 줄이면 파워 면적이 꼭 줄지 않는다. 4. GaN을 쓴다면 병목이 Rds / 2DEG인가 RthJC / TBR인가. 후자면 다이아몬드, 전시면 에피·필드 플레이트. 5. 200 °C는 정션인가 분위기인가. 본드와이어 합금과 몰드 Tg를 먼저 보라. 6. Rad-hard는 LET 커브와 SOI 두께인가, 아니면 소프트웨어 투표인가.

🔗 관련 링크

핸드북 내부 연계 학습:

챕터 한 줄 결론. BCD는 지능형 전력의 단결정 사회계약이다. 두뇌·신경·근육이 한 시민권을 갖는다. GaN-on-Diamond는 그 근육이 와이드밴드갭으로 진화했을 때, 열이라는 세금을 다이아몬드로 납부하는 기술이다. 휴대폰 충전기부터 위성 X-밴드까지, “세 칩을 보드에 나란히 놓던 시대”는 스마트 파워에서 이미 끝났다. 남은 전쟁은 격리와 계면이다. 래치업을 끊는 트렌치, 핫스팟을 끊는 다이아몬드.
