이온 주입 및 급속 열처리(RTA)

Ion Implantation & Rapid Thermal Annealing

정본 핸드북 원문

정밀 도핑 농도 제어와 격자 결함 회복 및 도펀트 활성화 공학

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.

팩트북 열람

0.4 이온 주입 및 도핑·열처리 공정 (Ion Implant, Doping & Anneal)

💡

- 이온 주입(Ion Implantation)은 전기가 전혀 통하지 않는 순수한 실리콘 돌덩어리에, 전기를 불어넣는 불순물(도펀트) 원자를 고전압으로 가속하여 음속의 수백 배로 날아가는 나노 총알처럼 원하는 깊이에 정확히 박아 넣는 저격수 공정입니다. - 열처리(Annealing)는 탄환의 충격으로 산산조각 난 실리콘 결정 격자를 찰나의 1000℃ 플래시로 재결정화하여 치료하고, 튕겨져 나간 도펀트를 실리콘 격자 정위치에 끼워 넣어 전기가 흐르도록 깨우는(전기적 활성화) 오븐 공정입니다. 옛날처럼 고온 가스로 불순물을 스며들게 하던 확산(Diffusion) 방식은 잉크가 번지듯 사방으로 퍼져 나노 회로를 망가뜨립니다. 현대 팹은 탄환의 각도(7° 틸트)와 에너지(수백 eV~수 MeV), 그리고 0.001초 만에 끝나는 레이저 어닐링으로 1나노미터의 번짐도 없이 극미세 접합을 완성합니다.

🎨 눈으로 보는 구조/공정 비교

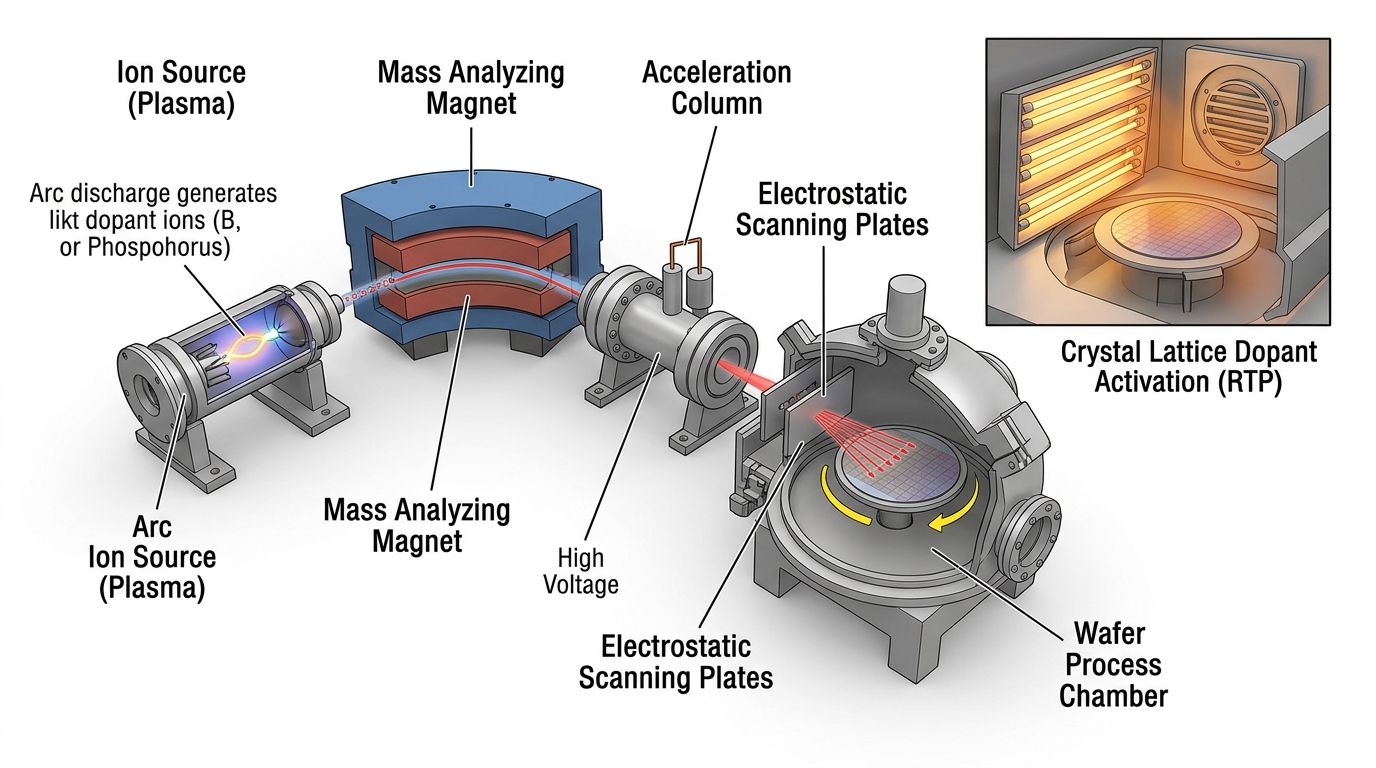

💡 [3D 공학 정밀 구조도] 고에너지 이온 주입기(Ion Implanter) 질량 분석 빔라인 및 고속 열처리(RTP) 도펀트 격자 활성화

💡

💡 [3D 공학 정밀 구조도] 아크 방전 플라즈마 이온원, 90도 질량 분석 전자석 빔라인, 정전 편향 스캐닝 챔버 및 고속 할로겐 열처리(RTP) 격자 결함 치유

1. 고온 확산(과거) vs 이온 주입 + 레이저 어닐(현재)의 단면 비교

도핑 엔지니어링 패러다임	주입 및 열처리 방식	도펀트 프로파일 및 물리적 한계	초미세 소자 영향
[A] 종래의 퍼니스 열확산 방식	고온 전기로(~ 1000^° C, 수십 분)에서 POCl₃, B₂ H₆ 가스 노출	등방성 열확산으로 표면 농도만 극단적으로 높고 깊이 및 측면으로 무제한 번짐	게이트 하부로 도펀트가 침범하여 실효 채널 단축 및 쇼트 채널 효과 폭증
[B] 극저에너지 이온주입 + 레이저 어닐	진공 챔버에서 이온 빔(B⁺, As⁺, P⁺)을 수백 eV로 가속 주입 후 1 ms 레이저 어닐(LSA)	투사 비정 깊이(R_p ≈ 5 nm)를 나노 단위로 제어, 열확산 제로(Dt ≈ 0) 실현	원자 단위 극박 얕은 접합(USJ) 구현 및 100% 전기적 활성화 달성

2. 이온 주입 3대 에너지 레짐 대조: 극저에너지(ULE) vs 중에너지(Medium) vs 고에너지(High-Energy)

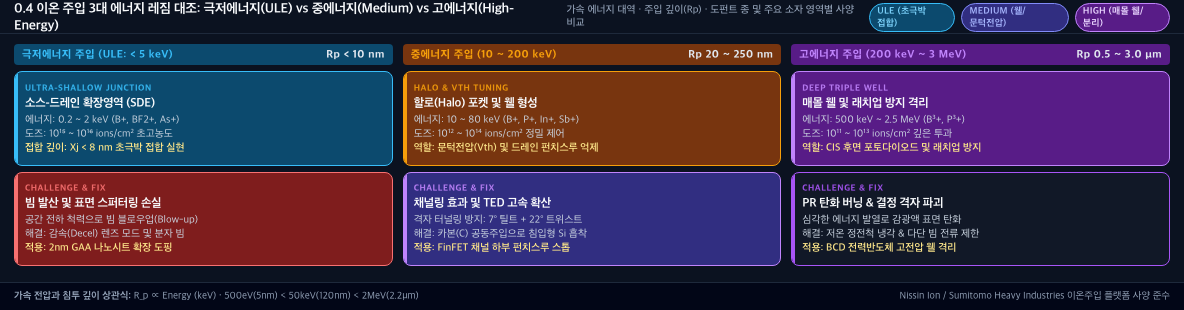

💡 [3대 이온주입 에너지 레짐 대조 배너] ULE(<5keV, GAA SDE 초극박 접합) vs Medium(10~200keV, Halo/Vth 채널링 억제) vs High-Energy(수MeV, 딥 트리플 웰 매몰층)

*💡 [3대 이온주입 에너지 레짐 대조 배너] 가속 에너지 대역 · 침투 깊이(Rp) · 도펀트 종 및 주요 소자 영역별 사양 비교*

3. 채널링 억제 및 초미세 초박 접합(USJ) 4단계 엔지니어링 시퀀스

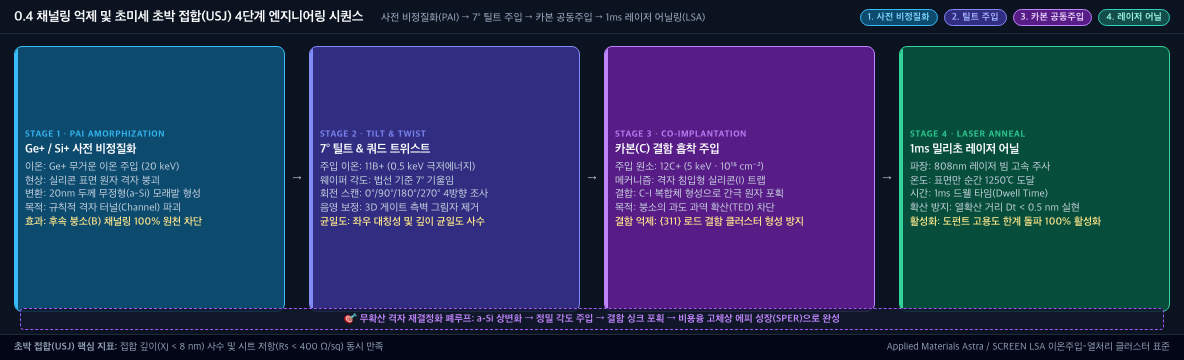

💡 [USJ 초박 접합 4단계 엔지니어링 시퀀스] 사전 비정질화(PAI) → 7° 틸트 경사 주입 → 카본(C) 공동주입 → 1ms 밀리초 레이저 어닐(LSA)

*💡 [USJ 초박 접합 4단계 엔지니어링 시퀀스] a-Si 상변화 → 정밀 각도 주입 → 결함 싱크 포획 → SPER 재결정화로 Xj < 8nm, Rs < 400 Ω/sq 동시 달성*

4. 고에너지 이온 주입기 5대 빔라인 기관 제어 시퀀스 및 인라인 도즈 계측 폐루프

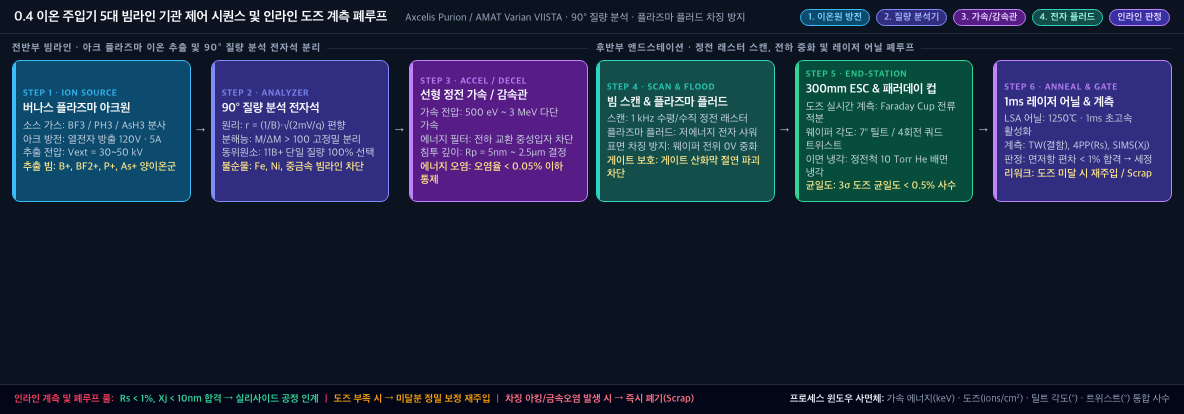

💡 [5대 빔라인 제어 시퀀스 및 인라인 계측 폐루프] 버나스 아크원 → 90° 질량 분석 전자석 → 가속/감속관 → 정전 래스터 스캔 & 플라즈마 플러드 → 앤드스테이션 & 레이저 어닐

*💡 [5대 빔라인 제어 시퀀스 및 인라인 계측 폐루프] Axcelis Purion / AMAT VIISTA 기반 프로세스 윈도우 사면체 제어 및 인라인 판정*

5. 이온 주입 4대 핵심 물리 결함 메커니즘 및 엔지니어링 극복 트리

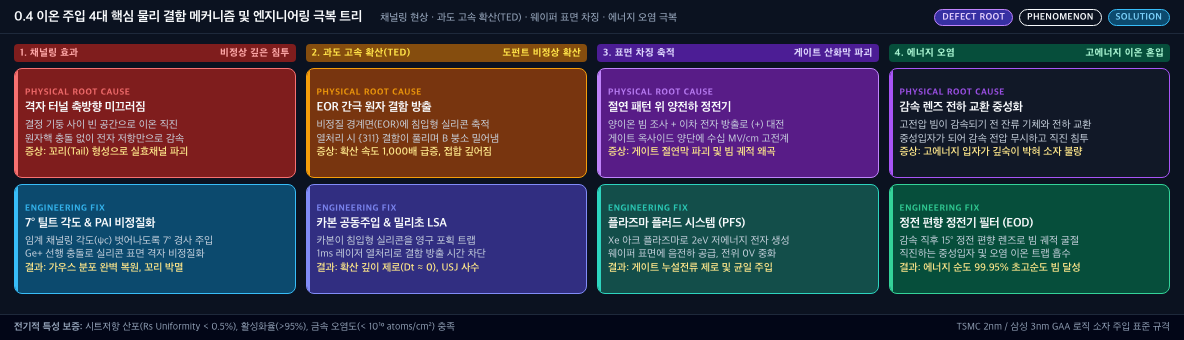

💡 [이온 주입 4대 물리 결함 극복 트리] 채널링 효과(격자 터널) · 과도 고속 확산(TED) · 표면 차징(게이트 파괴) · 에너지 오염 극복 로드맵

*💡 [이온 주입 4대 물리 결함 극복 트리] 7° 틸트, 카본 싱크 포획, 플라즈마 플러드 전자 샤워 및 정전 편향 필터링 체계*

🔍 왜 필요한가? — 확산로의 한계와 이온 주입의 3대 독립 제어권

1. 고온 확산(Diffusion) 방식의 3대 족쇄

1970년대 이전의 도핑은 웨이퍼를 1000℃ 전기로에 넣고 도펀트 가스를 흘려보내는 열확산 방식이었습니다:

농도와 깊이의 종속성: 깊게 넣으려면 온도를 올리거나 시간을 늘려야 하므로 표면 농도가 무조건 포화 농도까지 올라갑니다.

등방성 번짐: 아래로 1 μm 들어가는 동안 옆으로도 0.8 μm 퍼져 나가 게이트 아래를 침범합니다.

마스크 파괴: 고온을 버틸 수 있는 실리카 마스크만 쓸 수 있어 공정 단가가 비쌌습니다.

2. 이온 주입기의 3대 독립 제어권

이온 주입은 전자기학적 입자 가속기이므로 완벽한 독립 제어가 가능합니다: 1. 깊이 제어 (가속 전압): R_p ∝ Energy (keV). 가속 전압을 조절하여 표면 5 nm 초극박 접합부터 수 마이크로미터 깊은 웰까지 자유자재로 설정. 2. 도핑 농도 제어 (빔 전류 × 시간): 도즈량(Dose, ions/cm²)을 빔 전류의 적분값(패러데이 컵)으로 실시간 계측하여 10¹¹ cm⁻²(카운터 도핑)부터 10¹⁶ cm⁻²(소스·드레인)까지 0.1% 단위로 정밀 제어. 3. 각도 제어 (틸트 & 트위스트): 정전 편향 렌즈를 이용해 3D FinFET의 수직 측벽이나 게이트 모서리 밑바닥까지 각도를 꺾어 주입.

📐 이론을 지탱하는 3대 수식과 직관적 물리

이온 주입은 실리콘 결정 격자 안으로 불순물 원자를 초고에너지 전계로 가속해 박아 넣는 탄도학적 도핑 공정이다.

[수식 1] 가우스 투영 비정 도핑 분포 (Projected Range Profile)

이온이 충돌 감속을 거쳐 실리콘 내부에 정지했을 때의 깊이별 농도 분포:

💡

📐 C(x) = [Φ / (√(2π) · ΔR_p)] · exp[-(x - R_p)² / (2 · ΔR_p²)]

Φ: 단위 면적당 총 주입된 이온 도즈량 (Dose, ions/cm²)

R_p: 평균 투영 비정 (Projected Range, 이온의 침투 중심 깊이)

Δ R_p: 주입 표준편차 (Straggle, 원자 충돌 산란에 의한 전후좌우 퍼짐)

직관적 비유 (모래주머니에 쏜 총알의 침투 깊이):

총알의 장약(가속 전압 keV)을 높일수록 모래주머니 깊숙이 박히며(R_p), 총알들이 모래 알갱이와 무작위로 부딪치면서 멈추는 지점들의 편차가 정규분포 곡선(Δ R_p)을 그립니다.

[수식 2] 임계 채널링 각도 (Critical Channeling Angle)

원자 격자 기둥 사이의 텅 빈 통로(Channel)를 따라 이온이 저항 없이 끝없이 미끄러져 들어가는 채널링 방지 조건:

💡

📐 psi_c = √(2 Z₁ Z₂ q² / (E · d))

Z₁, Z₂: 주입 이온과 실리콘의 원자번호, d: 격자 원자 간 거리, E: 이온 빔 에너지

주입 빔 각도를 기판 수직에서 7^° 기울이거나(Tilt) 탄소/게르마늄으로 표면을 미리 비정질화(PAI)하여 방지

직관적 비유 (볼링장 도랑에 빠진 공):

레인 중앙으로 똑바로 던지면 핀(원자)과 부딪쳐 멈추지만, 사이드 도랑(결정 채널)으로 빠진 공은 아무런 마찰 없이 끝까지 굴러가 엉뚱한 곳에 박히므로, 일부러 공을 비스듬하게 던져 채널링을 차단합니다.

[수식 3] 열 어닐링 확산 거리 (Thermal Annealing Diffusion)

이온 충돌로 부서진 실리콘 격자를 복구하고 도펀트를 격자 자리에 치환 활성화시키는 확산 법칙:

💡

📐 x_j ≈ 2 · √(D(T) · t), D(T) = D₀ · exp(-E_a / (kB · T))

열처리 시간 t가 길어지면 도펀트가 원치 않게 깊숙이 번져 단채널 효과를 유발하므로, 수초 만에 끝내는 RTA(급속열처리) 및 밀리초 단위의 LSA(레이저 스파이크 어닐) 필수

직관적 비유 (깨진 벽돌 틈에 시멘트 굳히기):

총알을 쏴서 구멍 난 벽돌담을 불로 달궈 스스로 아물게 하되, 너무 오래 가열하면 페인트가 번져 옆방으로 넘어가므로 레이저로 1,000분의 1초 만에 지지고 식힙니다.

⚙️ 심층 작동 메커니즘: LSS 이론과 3대 나노 결함 극복

1. LSS 이론과 가우시안 도핑 프로파일

이온이 실리콘 격자에 충돌하며 멈추는 통계적 분포는 린드하드-샤르프-시오트(LSS) 이론의 가우시안 분포를 따릅니다:

💡

📐 N(x) = [Φ / (√(2π) · ΔR_p)] · exp[-(x - R_p)² / (2(ΔR_p)²)]

Φ: 단위 면적당 총 주입 이온 수 (Dose, cm⁻²)

R_p: 평균 투사 비정 (Projected Range, 이온이 가장 많이 멈추는 중심 깊이)

Δ R_p: 투사 비정 표준편차 (Straggle, 도핑 분포의 폭)

이온의 에너지 손실은 두 가지 기구로 발생합니다:

핵 저지능 (Nuclear Stopping, S_n): 이온이 실리콘 원자핵과 당구공처럼 정면충돌. 격자 원자를 튕겨내며 결정 손상(격자 파괴)을 유발. (무거운 원자 As, 저속에서 지배적)

전자 저지능 (Electronic Stopping, S_e): 실리콘 전자 구름 속을 지나며 점성 마찰력으로 감속. 격자 손상이 거의 없음. (가벼운 원자 B, 고속에서 지배적)

2. 채널링 효과(Channeling Effect)와 7° 틸트의 물리

실리콘 단결정은 다이아몬드 격자 구조로 되어 있어, 특정 결정 방향(langle 110 rangle, langle 100 rangle)에서 바라보면 원자가 없는 뻥 뚫린 고속도로 터널(오픈 채널)이 보입니다.

수직(0^°)으로 이온을 쏘면 탄환이 원자핵과 충돌하지 않고 터널 벽면에 빗겨 맞으며 예상 깊이(R_p)의 2~5배 이상 깊숙이 미끄러져 들어가는 채널링 테일(Channeling Tail)이 발생합니다.

단채널 소자에서 채널링이 생기면 소스-드레인 접합이 깊어져 Vth 롤오프와 펀치스루로 소자가 즉사합니다.

현장 해결책 2종: 1. 7° 틸트(Tilt) 주입: 웨이퍼를 수직 축에서 7^° 기울이고 22^° 비틀어(Twist), 결정 격자 터널의 입구를 가로막아 인위적인 무작위 충돌을 유도합니다. 2. 사전 비정질화 (PAI: Pre-Amorphization Implant): 붕소(B)를 주입하기 직전에 무거운 중성 원소인 게르마늄(Ge⁺)이나 실리콘(Si⁺)을 고도즈로 때려 표면 결정 격자를 완벽한 비정질(Amorphous) 찰흙 상태로 부숴버립니다. 터널 자체가 사라졌으므로 채널링이 100% 봉쇄됩니다.

3. 과도 고속 확산 (TED: Transient Enhanced Diffusion)의 덫

이온 충돌로 튕겨 나간 실리콘 원자들은 침입형 원자(Self-Interstitial)가 되어 결정 내부에 떠돌아다닙니다.

열처리 오븐에 넣으면 이 침입형 원자들이 붕소(B) 원자와 결합하여 상온 정상 확산 속도보다 1,000배 이상 빠른 속도로 질주하는 과도 고속 확산(TED)을 일으킵니다.

얕게 심어둔 도펀트가 열처리 1초 만에 깊은 곳으로 퍼져버리는 악몽 같은 현상입니다.

해결책: 탄소(C) 또는 불소(F)를 함께 주입(Co-implantation)하여 침입형 원자를 트랩에 가두고, 승온 속도가 초당 수십만 도에 달하는 msec 레이저 스파이크 어닐(LSA)을 적용하여 확산할 시간을 주지 않고 제자리에서 얼려버립니다.

⚡ 열처리(Annealing) 기술의 4세대 진화 역사

열처리의 역사는 "도펀트를 전기적으로 깨우면서, 확산은 0으로 얼려버리기 위한 시간 단축의 역사"입니다.

세대	열처리 방식	가열 메커니즘	유지 시간	확산 거리 (Δ x)	주요 한계 및 적용 노드
1세대 (퍼니스 어닐)	튜브 전기로 (Furnace)	석영관 저항 발열체 복사열	30 ~ 60 분	> 100 nm	도펀트가 사방으로 번져 180nm 이하 적용 불가
2세대 (RTA)	급속 열처리 (Halogen Lamp)	고출력 텅스텐 할로겐 램프 조사	10 ~ 30 초	20 ~ 40 nm	승온 속도 한계로 TED 확산 억제 불가 (90nm급)
3세대 (스파이크 어닐)	Spike Anneal	고속 램프 가열 후 최고온도 도달 즉시 냉각	0 초 (Peak만 찍음)	5 ~ 10 nm	45nm~28nm 평면 CMOS 및 초기 FinFET 표준
4세대 (밀리초 레이저/플래시)	LSA (Laser Spike) / FLA (Flash Lamp)	CO₂ 다이오드 레이저 빔 스캔 (1200^°C 도달)	< 1 ms (밀리초 단위)	< 1 nm (확산 제로)	3nm / 2nm GAA 초극박 접합(USJ) 절대 필수 공정

📊 도펀트 원소별 물성 및 주입 스펙 비교

도펀트 원소	전도 타입	이온화 에너지	실리콘 내 고용도 한계	확산 속도	주입 시 핵심 고려사항
붕소 (B, ¹¹B⁺)	P형 (억셉터)	45 meV	5× 10²⁰ cm⁻³	매우 빠름 (가장 가벼움)	질량이 가벼워 채널링 및 TED 극심 → BF₂⁺ 분자 이온 주입으로 극복
인 (P, ³¹P⁺)	N형 (도너)	45 meV	1× 10²¹ cm⁻³	빠름	N-웰 형성 및 깊은 접합 형성에 이상적
비소 (As, ⁷⁵As⁺)	N형 (도너)	54 meV	1.5× 10²¹ cm⁻³	매우 느림 (무거움)	무거운 질량으로 얕은 접합(USJ) 형성에 최적, 격자 손상 심함
안티몬 (Sb, ¹²¹Sb⁺)	N형 (도너)	39 meV	7× 10¹⁹ cm⁻³	극도로 느림	매립층(Buried Layer) 전용
게르마늄 (Ge, ⁷⁴Ge⁺)	전기적 중성	N/A	무제한 (SiGe 형성)	느림	사전 비정질화(PAI)로 채널링 차단용 희생 폭격 원소

🏢 글로벌 이온 주입 장비 독점 2강 생태계

1. Applied Materials (어플라이드 머티어리얼즈, 미국):

글로벌 이온 주입기 시장의 압도적 1위 (~70%).

플래그십 라인업: Varian VIISta 시리즈 (초저에너지 대전류 주입기 VIISta Trident, 고에너지 주입기 VIISta 900 3D).

FinFET 및 GAA의 3차원 측벽 도핑을 위한 컨포멀 플라즈마 도핑(PLAD) 기술 선도.

2. Axcelis Technologies (악셀리스, 미국):

점유율 약 25%.

플래그십: Purion 플랫폼 (Purion H 고전류, Purion M 중전류, Purion XE 초고에너지).

특히 SiC 전력 반도체 고온 주입기(500℃ 가열 주입) 시장에서 글로벌 1위 독점력 행사.
