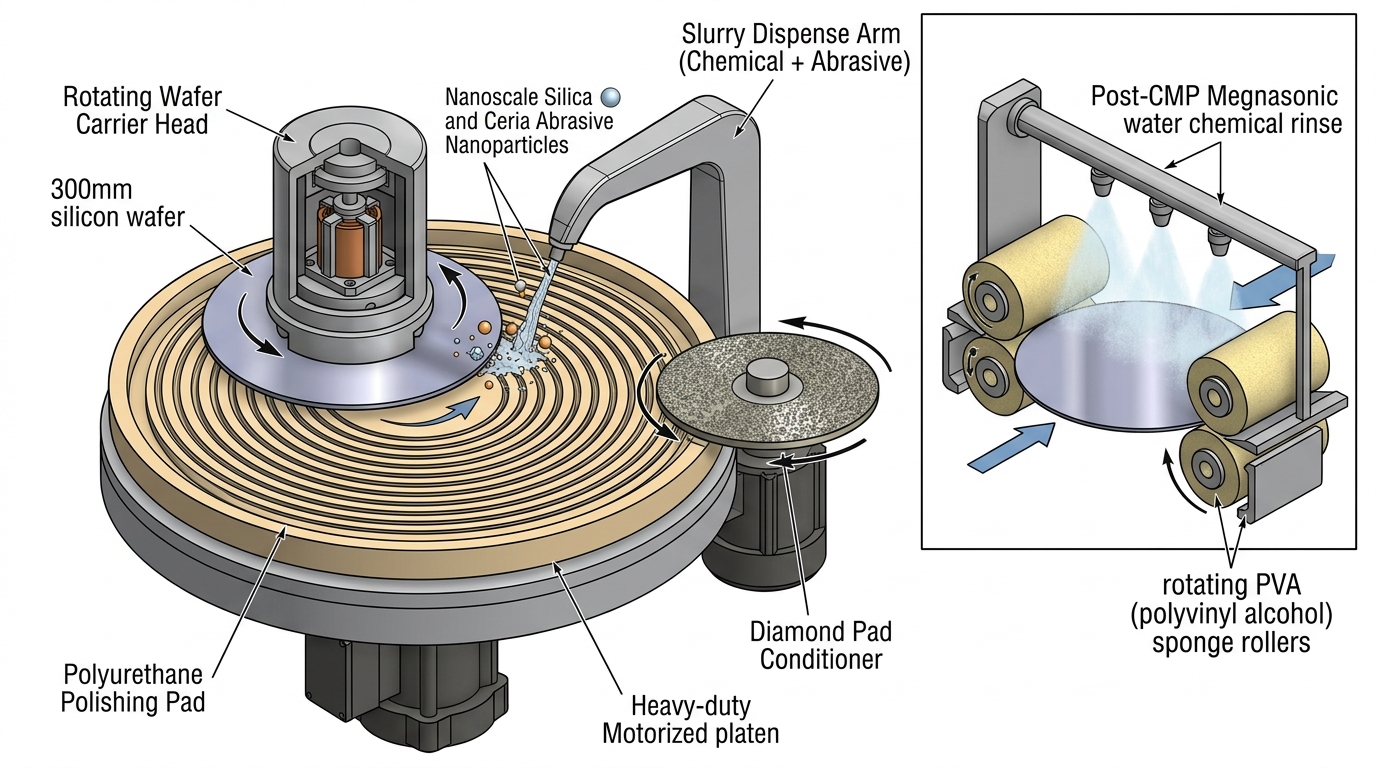

💡 [3D 공학 정밀 구조도] CMP(화학적 기계적 평탄화) 회전 연마 헤드·다이아몬드 컨디셔너 및 메가소닉 브러시 세정 시스템
1. CMP 전후 — EUV 초점 심도(DOF)와 적층이 갈리는 순간
| 공정 단계 | 웨이퍼 표면 상태 및 물리적 현상 | 광학 노광 및 회로 영향 | 수율 및 후속 공정 연계 |
|---|---|---|---|
| CMP 전 (연마 전 상태) | 전기 도금 후 과잉 구리(Overburden)와 절연막 요철로 인해 표면 단차가 수백 nm에 달함 | High-NA 노광의 초점 심도(DOF < 30 nm)를 초과하여 패턴 디포커스 및 배선 합선 발생 | 후속 상부 배선 적층 및 다층 패터닝 진행 불가 |
| CMP 후 (화학기계적 연마 후) | 슬러리 화학 반응과 연마 패드의 기계적 마찰로 높은 돌출부만 선택 연마 | 전 영역 표면 단차 < 1 nm의 원자급 거울 평면(Global Flatness) 달성 | 광학 초점 확보, 비아 홀 오픈 수율 보장, Cu-Cu 하이브리드 본딩 직결 |
2. CMP 3대 응용 레짐 대조: STI 산화물 CMP vs Cu 금속 다마신 CMP vs 하이브리드 본딩 초평탄 CMP

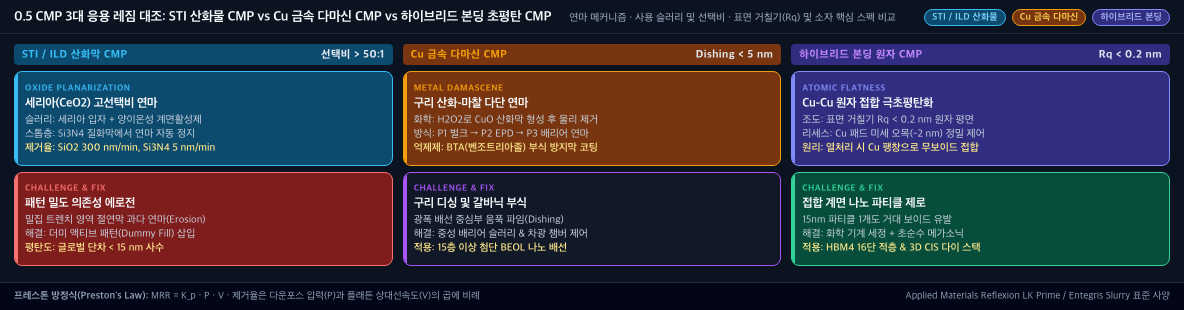

💡 [3대 CMP 응용 레짐 대조 배너] STI 산화물(CeO2 고선택비) vs Cu 금속 다마신(3단 연마 및 BTA) vs 하이브리드 본딩(Rq<0.2nm 극초평탄화)
*<b>💡 [3대 CMP 응용 레짐 대조 배너] 연마 메커니즘 · 사용 슬러리 및 선택비 · 표면 거칠기(Rq) 및 소자 핵심 스펙 비교</b>*
3. 고종횡비 나노패턴 건조 기술 진화사: 종래 스핀 건조 → IPA 마랑고니 → 초임계 CO2 건조

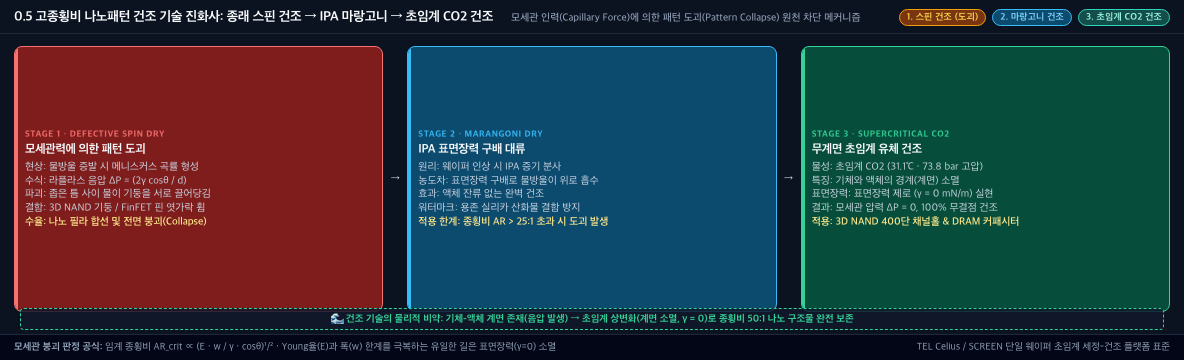

💡 [건조 기술 진화사 인포그래픽] 1단계 스핀 건조(라플라스 음압 도괴) → 2단계 IPA 마랑고니(표면장력 구배) → 3단계 초임계 CO2(γ=0 무결점 보존)
*<b>💡 [건조 기술 진화사 인포그래픽] 기체-액체 계면 존재(음압 발생)에서 초임계 상변화(계면 소멸, γ = 0)로 종횡비 50:1 나노 구조물 완전 보존</b>*
4. 구리 다마신 3-플래튼 CMP 연마·세정 시퀀스 및 인라인 결함 계측 폐루프

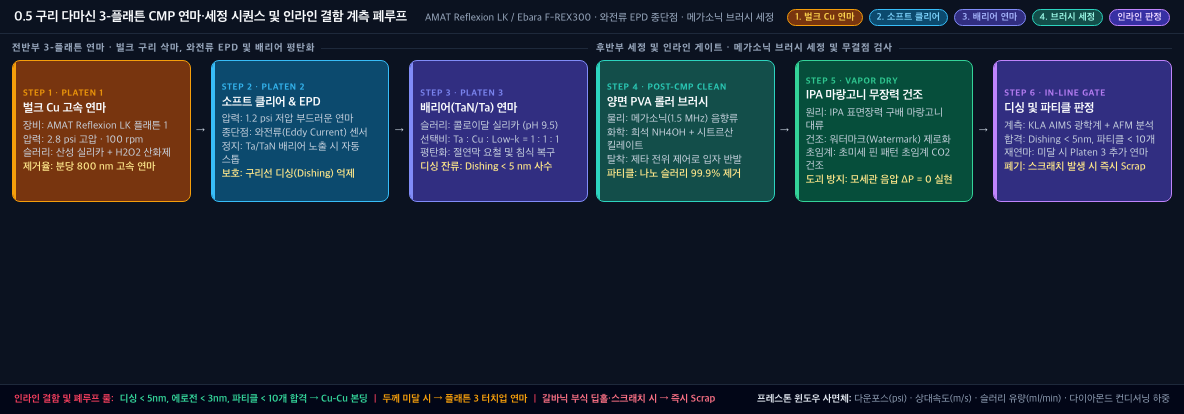

💡 [3-플래튼 CMP 제어 시퀀스 및 인라인 계측 폐루프] P1 벌크 Cu → P2 소프트 클리어(와전류 EPD) → P3 배리어 연마 → 양면 PVA 브러시 세정 → 마랑고니 건조 및 게이트 판정
*<b>💡 [3-플래튼 CMP 제어 시퀀스 및 인라인 계측 폐루프] AMAT Reflexion LK 플랫폼 기반 프레스톤 윈도우 사면체 제어 및 인라인 판정</b>*
5. 화학기계적 연마(CMP) 4대 핵심 결함 물리 및 엔지니어링 극복 트리

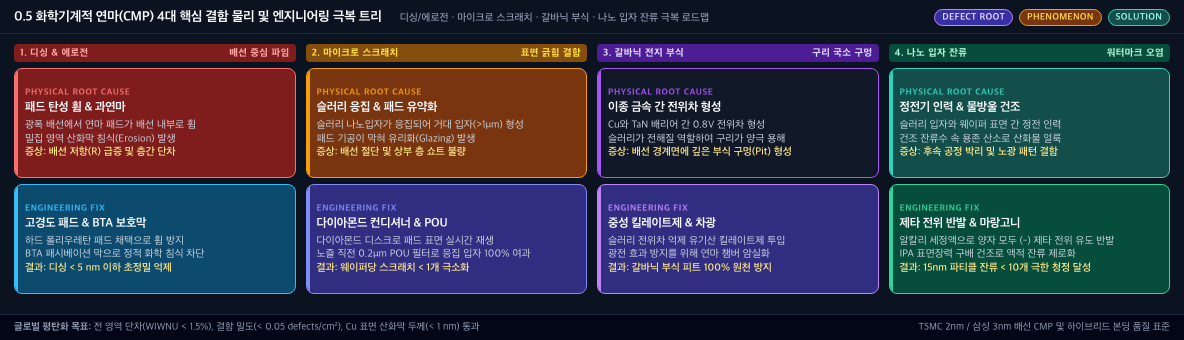

💡 [CMP 4대 물리 결함 극복 트리] 디싱/에로전(중심 파임) · 마이크로 스크래치(표면 긁힘) · 갈바닉 부식(피트) · 나노 입자 잔류 극복 로드맵
*<b>💡 [CMP 4대 물리 결함 극복 트리] 고경도 패드, 다이아몬드 컨디셔너, 유기산 킬레이트제 및 제타 전위 반발 세정 체계</b>*
🔍 왜 필요한가? — 첨단 미세공정의 3대 절대 제약
1. 리소그래피 노광기의 초점 심도(DOF: Depth of Focus)의 한계
노광 공정의 분해능(R)과 초점 심도(DOF)는 레일리 공식에 의해 얽혀 있습니다:
EUV 노광(λ = 13.5 nm) 및 High-NA EUV(NA = 0.55)로 진화할수록, 초점 심도는 수십 나노미터 이하로 극단적으로 얇아집니다. 만약 이전 단계의 배선이나 트렌치가 남긴 단차가 단 30~40 nm만 발생해도, 렌즈 초점이 웨이퍼 표면에서 벗어나(Defocus) 패턴이 번지거나 회로가 끊어집니다. 1990년대 이전의 국소 평탄화(BPSG 리플로우, SOG)로는 웨이퍼 전면(300mm)의 수평을 맞출 수 없었으며, IBM이 개발한 CMP만이 글로벌 평탄도(Global Planarity)를 유일하게 달성할 수 있었습니다.
2. 구리(Cu) 배선의 물리적 불가능성 극복 (다마신 공정의 핵심)
구리는 알루미늄보다 전기 저항이 40% 낮고 일렉트로마이그레이션(EM) 저항성이 10배 우수하여 필수 배선 소재이지만, 휘발성 반응 부산물을 만들지 못해 기체 플라즈마로 식각할 수 없습니다. 따라서 절연막에 도랑(트렌치)을 먼저 파고 구리를 도금으로 넘치게 채운 뒤, 윗면의 쓸모없는 구리를 기계화학적으로 통째로 밀어버리는 다마신(Damascene) 기술이 탄생했습니다. CMP가 없었다면 구리 배선도, 현대의 15층 이상 나노 고속도로도 존재할 수 없었습니다.
3. 세정(Cleaning)이 수율의 절반을 결정하는 이유
CMP 과정에서 분당 수십억 개의 연마 나노 입자(실리카, 세리아)와 구리 부식 찌꺼기가 발생합니다.
연마 입자 하나가 웨이퍼 표면에 잔류하면 그 즉시 쇼트(단락)로 이어집니다.
세정 후 건조 과정에서 물방울이 증발할 때 발생하는 모세관 인력(Capillary Force)은 고종횡비(AR > 20:1) 나노 핀이나 낸드 기둥을 서로 끌어당겨 도괴(Pattern Collapse)를 일으킵니다.
따라서 CMP는 단순히 가는 공정이 아니라 "연마 → 화학 반응 정지 → 나노 브러시 세정 → 초임계 무장력 건조"가 완벽한 한 몸으로 작동해야 합니다.
📐 이론을 지탱하는 3대 수식과 직관적 물리
CMP와 세정은 기계적 나노 마찰과 계면 화학 반응을 융합하여 원자 수준의 전역 평탄화와 오염물 제로를 구현한다.
[수식 1] 프레스톤의 연마 방정식 (Preston's Law)
화학적 기계적 평탄화(CMP)에서 단위 시간당 박막 제거율(Material Removal Rate, MRR):
K_p: 프레스톤 계수 (슬러리 화학 활성도, 연마 패드 표면 거칠기, 온도에 좌우)
P: 웨이퍼 캐리어가 패드를 누르는 하향 압력 (Down force, psi)
V: 웨이퍼와 연마 패드의 상대 선속도 (Relative Velocity, m/s)
직관적 비유 (사포질의 압력과 속도):
거친 나무판을 사포로 문지를 때 세게 누르고(P) 빠르게 비빌수록(V) 나무가 깎여 나가는 원리와 같습니다. 튀어나온 봉우리는 압력이 집중되어 순식간에 깎이고 골짜기는 닿지 않아 완벽한 수평면이 만들어집니다.
[수식 2] 패턴 밀도 의존 디싱(Dishing)과 에로전(Erosion)
구리 배선 폭과 산화막 밀도에 따라 발생하는 평탄화 불량 모델:
구리(Cu)와 절연막(SiO₂)의 경도 차이와 연마 선택비 차이로 인해 넓은 금속 배선 중앙이 움푹 파이는 디싱 현상 발생
직관적 비유 (지우개로 누른 홈 파인 책상):
나무 책상에 박힌 부드러운 고무 패킹을 지우개로 벅벅 문지르면 고무 부위만 밥그릇처럼 푹 꺼져버리는 현상입니다. 이를 막기 위해 금속 배선 중간에 더미 패턴을 촘촘히 심어 압력을 분산시킵니다.
[수식 3] DLVO 정전기적 반발력과 제타 전위 (Zeta Potential)
세정액 속에서 웨이퍼 표면과 나노 파티클 사이의 정전기적 상호작용 에너지:
반데르발스 인력(V_vdW)을 이겨내기 위해 세정액의 pH를 조절하여 웨이퍼와 파티클의 제타 전위(psi)를 모두 강한 음(-)전하로 유도, 서로를 강력히 밀어내도록 설계
직관적 비유 (자석의 같은 극 밀어내기):
자석의 N극과 N극이 서로 밀어내듯, 알칼리 세정액(SC-1)으로 웨이퍼 바닥과 먼지 입자 표면을 둘 다 마이너스(-) 전기로 코팅하여 먼지가 웨이퍼에 절대 달라붙지 못하고 둥둥 떠서 배출되게 만듭니다.
⚙️ 심층 작동 메커니즘 & 팹 엔지니어링
1. 프레스턴의 연마 방정식 (Preston's Law)
CMP 현장에서 재료 제거율(MRR: Material Removal Rate)을 설명하는 가장 기초적이고 강력한 경험 법칙은 프레스턴 방정식입니다:
k_p: 프레스턴 계수 (슬러리의 화학 반응성, 패드 표면 거칠기, 온도, 유화 특성 등을 망라한 복합 파라미터)
P: 캐리어 헤드가 웨이퍼를 패드에 내리누르는 압력(다운포스, Downforce, 단위: psi)
V: 패드와 웨이퍼 사이의 상대 회전 선속도(Relative Velocity, 단위: m/s)
물리적 핵심: 튀어나온 봉우리는 국소적으로 엄청난 압력(P_local >> P_average)을 받으므로 고속으로 깎여 나가고, 파여 있는 골짜기는 패드가 닿지 않아 압력이 0(P_valley ≈ 0)이 되므로 전혀 깎이지 않습니다. 이것이 바로 기계적 평탄화의 본질입니다.
2. 슬러리 화학: 세리아(CeO₂) vs 실리카(SiO₂)의 격돌
| 연마 슬러리 종류 | 연마 입자 구조 | 화학적 제거 메커니즘 | 선택비 및 주요 타겟 공정 |
|---|---|---|---|
| 흄드/콜로이달 실리카 (SiO₂) | 30~50nm 구형 비정질 실리카 입자 | 표면 수산화 반응(Si-OH)을 통한 기계적 마찰 제거 | 범용 금속 배선(Cu, W) 및 산화막 연마, 낮은 선택비 |
| 세리아 슬러리 (CeO₂) | 50~100nm 결정질 큐빅 나노 입자 | 화학적 치아 뽑기 메커니즘: Ce³⁺/Ce⁴⁺의 산소 원자가 SiO₂ 격자를 직접 끊어 복합체 형성 | STI 공정의 절대 강자: 산화막 대 질화막 선택비 50:1 ~ 100:1 (질화막 스톱퍼에서 자동으로 멈춤) |
3. 디싱(Dishing)과 에로전(Erosion)의 결함 메커니즘
| CMP 한계 결함 모드 | 발생 형상 및 물리적 원인 | 회로 전기적 영향 | 양산 현장 억제 설계 대책 |
|---|---|---|---|
| 디싱 (Dishing) | 넓은 폭의 구리 배선 중앙부가 연마 패드의 휨(Pad Bending)으로 인해 밥그릇 형태로 오목하게 파임 | Cu 배선 유효 단면적 감소로 배선 저항(R) 급증 및 보이드 형성 취약 | 넓은 금속 배선 내부에 더미 옥사이드 슬롯(Dummy Oxide Slotting) 삽입 |
| 에로전 (Erosion) | 미세 배선이 조밀하게 밀집된 고밀도 패턴 영역에서 국소 연마 압력이 집중되어 절연막과 배선이 함께 침식됨 | 층간 절연막 두께 불균일 유발 및 상부 배선 형성 시 단차 왜곡 발생 | 더미 메탈/절연막 패턴(Dummy Metal Fill) 배치로 금속 밀도율(Metal Density ≈ 40~ 60%) 균일화 |
디싱(Dishing): 구리는 산화막이나 질화막보다 경도가 훨씬 무릅니다. 넓은 구리 패드(본딩 패드 등)를 연마할 때 연마 패드가 휘어져 들어가 구리 중심부를 파먹는 현상입니다. (저항 증가 및 표면 불량 유발)
에로전(Erosion): 미세 배선들이 촘촘하게 모여 있는 블록은 국소 패턴 밀도가 높아 주변보다 압력이 집중되면서, 구리와 절연막이 동시에 아래로 꺼지는 현상입니다.
해결책: 배리어 슬러리의 선택비 정밀 튜닝, 더미 메탈(Dummy Metal Fill) 배치 규칙 적용, 저압(Low Downforce < 1.5 psi) 연마 공정.
🔬 세정 및 건조의 나노 물리: 패턴 도괴 방지 기술
1. 모세관력에 의한 패턴 도괴 메커니즘
세정 후 린스액(순수)을 말릴 때, 인접한 나노 핀 사이의 액체 표면장력(γ)에 의해 메니스커스(Meniscus) 곡면이 형성되며 강력한 인력이 발생합니다:
H: 나노 기둥의 높이, D: 기둥 사이의 간격
300단 낸드의 수직 채널 홀(AR > 70:1)이나 극미세 FinFET 핀(AR ≈ 10:1)은 종횡비가 높아, 물이 마르는 찰나의 표면장력에 의해 기둥들이 서로 들러붙어 파괴됩니다.
2. 차세대 건조 기술 3대 비교
| 건조 방식 | 기본 원리 | 잔류 표면장력 | 패턴 도괴 위험도 | 주요 적용 공정 |
|---|---|---|---|---|
| 스핀 드라이 (Spin Dry) | 고속 원심력(>2000 rpm)으로 물방울을 튕겨냄 | 높음 (γ_H₂O ≈ 72 mN/m) | 매우 높음 (도괴 빈발) | 레거시 노드, 평면 단차 없는 공정 |
| IPA 마랑고니 (Marangoni) | IPA 증기를 투입하여 표면장력 구배를 형성해 물막을 아래로 밀어냄 | 중간 (γ_IPA ≈ 21 mN/m) | 보통 (10nm급까지 방어) | 현대 최첨단 BEOL 구리 배선 표준 |
| 초임계 CO₂ 건조 (Supercritical CO₂) | 임계점(31.1^°C, 73.8 bar)을 넘어 액체와 기체의 구분이 없는 초임계 유체 상태에서 감압 건조 | 완전 0 (γ ≈ 0) | 도괴 제로 (Zero Collapse) | 300단+ V-NAND, 3D DRAM 커패시터, 첨단 센서 |
📊 세대별·소자별 CMP 및 세정 스펙 비교
| 비교 항목 | STI 산화막 CMP | 구리 다마신 CMP (N3) | HBM Cu-Cu 하이브리드 본딩 CMP | 3D NAND 중간 평탄화 CMP |
|---|---|---|---|---|
| 연마 대상 재질 | SiO₂ on Si₃N₄ | Bulk Cu → TaN/Ta → Low-k | Cu 패드 + SiCN/SiO₂ 유전체 | 수백 층 적층된 Oxide/Nitride 복합막 |
| 타겟 평탄도 (표면 거칠기) | R_a < 1.0 nm | R_a < 0.5 nm | R_q < 0.3 nm (원자급 평탄도) | R_a < 1.5 nm |
| 디싱 / 리세스 제어 | 디싱 < 15 nm | 디싱 < 3 nm | Cu 리세스 정밀 제어: 2~ 4 nm | 스택 누적 단차 < 20 nm |
| 주요 슬러리 | 나노 세리아 (CeO₂) | 실리카 + H₂O₂ + BTA | 초미세 세리아 + 극저부식 억제제 | 고선택비 흄드 실리카 |
| 다운포스 압력 | 중압 (2.5~ 4.0 psi) | 저압 (1.0~ 2.0 psi) | 극저압 (< 0.8 psi) | 고압 (3.0~ 5.0 psi) |
| 치명적 결함 모드 | 질화막 손실, 마이크로 스크래치 | Low-k 박리, 디싱, Cu 잔류 단락 | 본딩 보이드 (10nm 파티클 1개로 페일) | 수직 식각 홀 깊이 불균일 |
🏢 글로벌 CMP 및 세정 장비·소재 독점 생태계
1. CMP 장비 시장 독점 구도
Applied Materials (어플라이드 머티어리얼즈, 미국): 글로벌 점유율 약 70% 독점. Reflexion LK, Reflexion LK Prime 장비는 전 세계 파운드리 및 로직의 표준 장비입니다.
Ebara (에바라 제작소, 일본): 점유율 약 25%. 탁월한 롤러 헤드 정밀도와 신뢰성을 바탕으로 SK하이닉스, 마이크론 등 글로벌 메모리 라인에서 강력한 점유율을 보유하고 있습니다.
KCTech (케이씨텍, 한국): 국내 유일의 CMP 양산 장비 제조사로, 삼성전자와 SK하이닉스의 메모리 라인 평탄화 장비를 국산화하여 공급 중입니다.
2. 습식 세정(Wet Cleaning) 장비 독점 구도
SCREEN Semiconductor Solutions (일본): 글로벌 단면/양면 스핀 세정 장비의 압도적 1위(점유율 ~45%).
SEMES (세메스, 한국): 삼성전자 자회사로, 삼성 평택/화성 팹의 스핀 세정 및 배치(Batch) 타입 웨트 벤치 장비의 과반 이상을 공급합니다.
Tokyo Electron (TEL, 일본) & Lam Research (미국): 고종횡비 식각 클러스터 장비에 직결된 특화 세정 챔버를 공급합니다.
3. 슬러리 및 패드 소재 독점 구도
연마 패드: DuPont (듀폰, 구 롬엔드하스, 미국)가 IC1000 폴리우레탄 패드로 전 세계 시장의 70% 이상을 독점하고 있습니다.
연마 슬러리: Entegris / CMC Materials (미국), Fujimi (일본), Resonac (구 쇼와덴코, 일본)가 글로벌 시장을 과점하고 있으며, 한국의 솔브레인(SoulBrain), 동진쎄미켐, 케이씨텍이 세리아 슬러리 국산화에 성공하여 메모리 양산에 대거 투입되고 있습니다.
