목차: Ch 2.1 점진적 채널 근사(GCA) 및 I-V 모델링
Ch 2.1난이도 L3공학 정본 백서

점진적 채널 근사(GCA) 및 I-V 모델링

Gradual Channel Approximation & I-V Modeling

정본 핸드북 원문

선형·포화 영역 드레인 전류 수식 유도와 채널 길이 변조(CLM)

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.
팩트북 열람
연계 개념:vth

2.1 점진적 채널 근사(GCA) 및 I-V 동작 원리

💡
MOSFET의 전류 동작은 수도꼭지 밸브(게이트 전압 V_GS)로 파이프 단면적을 열고, 수압차(드레인-소스 전압 V_DS)로 물을 밀어내는 것과 완벽히 같습니다. - 점진적 채널 근사(GCA: Gradual Channel Approximation)는 “파이프 길이 방향으로는 수압이 완만하게 변하고, 수직 방향(게이트 산화막)으로는 전계가 압도적으로 세다”고 가정하여, 채널을 얇은 슬라이스로 잘라 각 조각의 저항을 직렬로 더해 I-V 곡선을 유도한 고전 물리의 정수입니다. - 선형 영역(Linear Region): 파이프가 소스부터 드레인까지 활짝 열려 있어, 수압(V_DS)을 올리는 족족 유량(I_DS)이 비례해서 늘어나는 상태입니다. - 핀치오프 및 포화 영역(Saturation Region): 드레인 쪽의 수압이 너무 세져서 파이프 출구의 게이트-채널 유효 전압차가 문턱전압 아래로 떨어지면서 고무호스 끝이 납작하게 찌그러지는(Pinch-off) 상태입니다. 아무리 밖에서 물을 세게 빨아당겨도 호스 끝 틈새의 전계가 한계에 달해 전류가 더 이상 늘어나지 않고 일정하게 포화됩니다. 이 고전적 GCA 가정이 무너지는 지점이 바로 현대 나노미터의 단채널 효과(DIBL, 속도 포화)입니다.

🎨 눈으로 보는 구조: 점진적 채널 근사(GCA) 및 I-V 특성

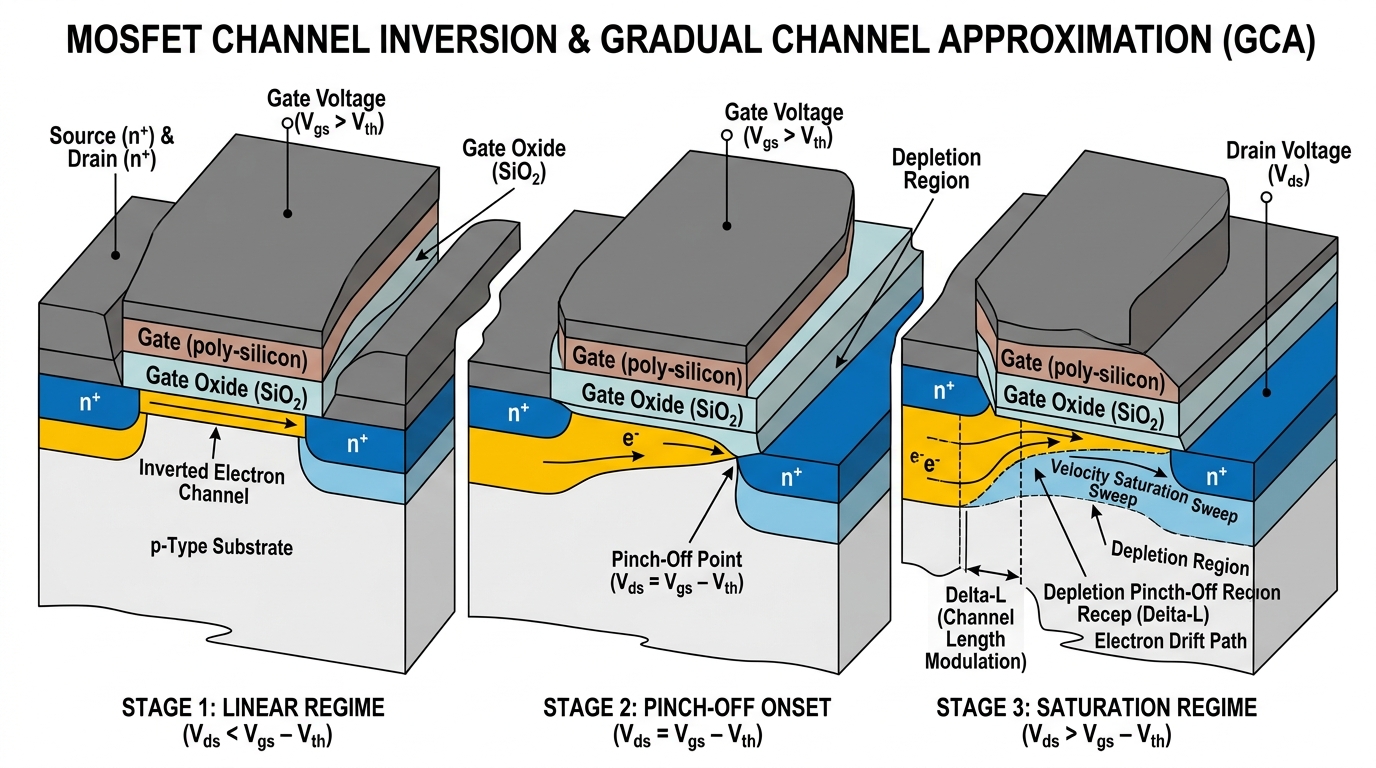

💡 [3D 공학 정밀 구조도] MOSFET 채널 반전 및 점진적 채널 근사(GCA): 선형 영역에서 핀치오프(Vds = Vgs - Vth) 및 포화 표류

💡 [3D 공학 정밀 구조도] MOSFET 채널 반전 및 점진적 채널 근사(GCA): 선형 영역에서 핀치오프(Vds = Vgs - Vth) 및 포화 표류

💡
💡 [3D 공학 정밀 구조도] 3단계 채널 형상 전개: 선형 영역 균일 반전층 → 핀치오프 임계점(Vds = Vgs - Vth) 전하 소멸 → 포화 영역 채널 길이 변조(Delta-L) 및 속도 포화 스윕

1. MOSFET 3대 동작 바이어스 영역 대조: 차단 vs 선형 vs 포화

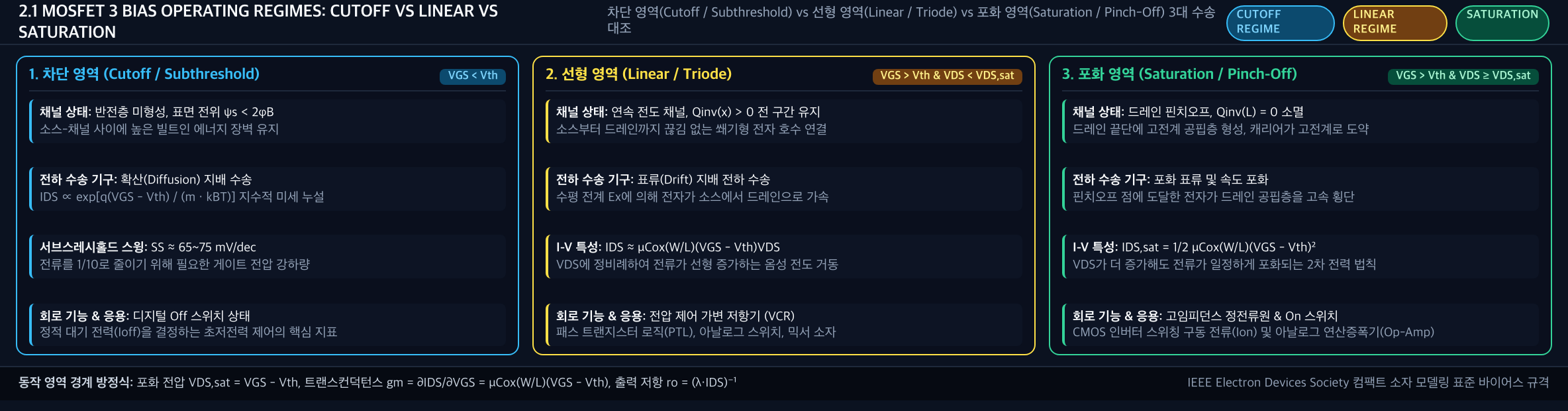

💡 [MOSFET 3대 동작 영역 대조 배너] 차단(VGS<Vth, 확산 수송) vs 선형(VDS<VDS,sat, 가변 저항) vs 포화(VDS≥VDS,sat, 핀치오프 정전류원)

💡 [MOSFET 3대 동작 영역 대조 배너] 차단(VGS<Vth, 확산 수송) vs 선형(VDS<VDS,sat, 가변 저항) vs 포화(VDS≥VDS,sat, 핀치오프 정전류원)

*<b>💡 [MOSFET 3대 동작 영역 대조 배너] 채널 반전 상태 · 표류/확산 전하 수송 · I-V 지배 방정식 및 디지털/아날로그 회로 응용</b>*

2. MOSFET 컴팩트 모델링 진화사: Shichman-Hodges(Level 1)에서 3D GAA BSIM-CMG까지

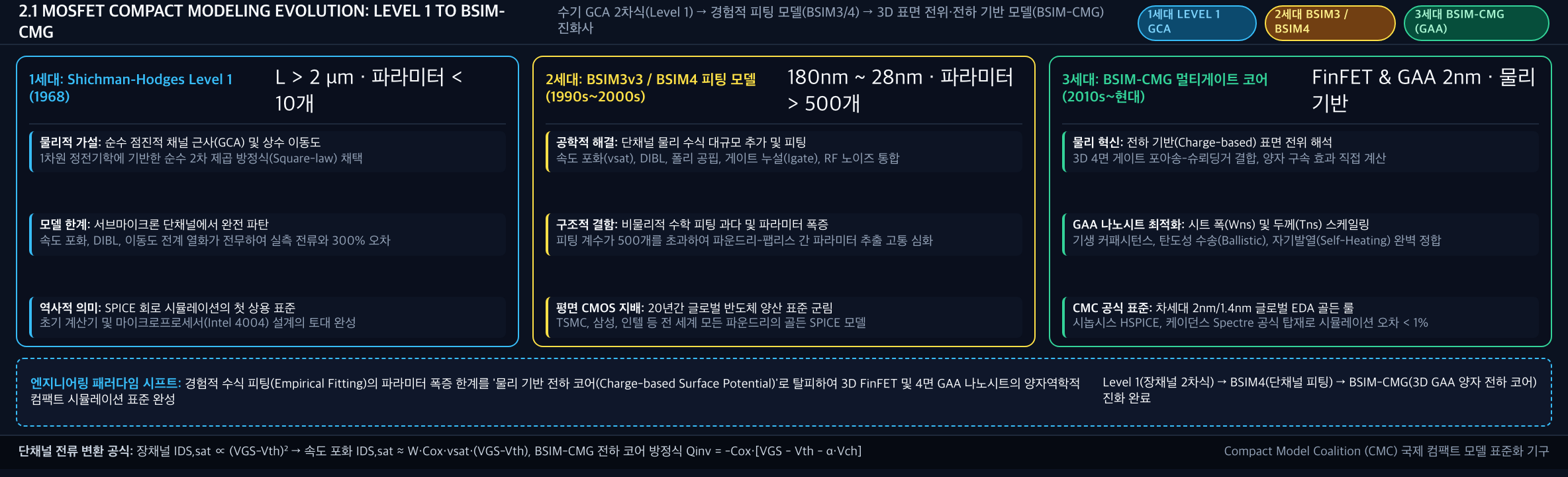

💡 [MOSFET 컴팩트 모델 진화사 인포그래픽] 1세대 고전 Level 1(GCA 2차식) → 2세대 BSIM3/4(단채널 피팅) → 3세대 BSIM-CMG(3D GAA 전하 코어)

💡 [MOSFET 컴팩트 모델 진화사 인포그래픽] 1세대 고전 Level 1(GCA 2차식) → 2세대 BSIM3/4(단채널 피팅) → 3세대 BSIM-CMG(3D GAA 전하 코어)

*<b>💡 [MOSFET 컴팩트 모델 진화사 인포그래픽] 경험적 수식 피팅에서 3D 4면 게이트 표면 전위·전하 코어로 진화하여 2nm GAA 회로 시뮬레이션 표준 완성</b>*

3. 점진적 채널 근사(GCA) 유도 시퀀스 & 핀치오프 모델링 폐루프 게이트

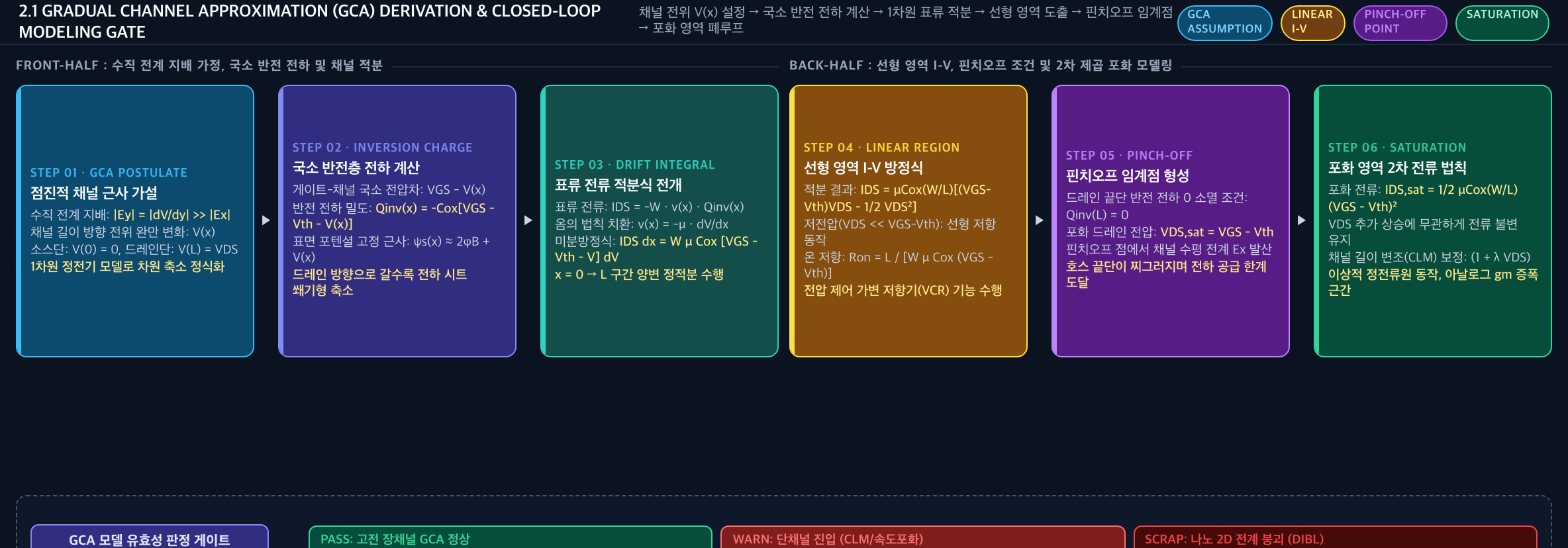

💡 [GCA 유도 시퀀스 및 모델링 폐루프 게이트] GCA 가설 → 국소 반전 전하 계산 → 표류 적분 → 선형 영역 도출 → 핀치오프 임계점 → 포화 영역 폐루프

💡 [GCA 유도 시퀀스 및 모델링 폐루프 게이트] GCA 가설 → 국소 반전 전하 계산 → 표류 적분 → 선형 영역 도출 → 핀치오프 임계점 → 포화 영역 폐루프

*<b>💡 [GCA 유도 시퀀스 및 모델링 폐루프 게이트] 수직전계 지배(Ey>>Ex), 쐐기형 반전층, 핀치오프(VDS,sat=VGS-Vth), 2차 제곱 포화 모델링 폐루프</b>*

4. GCA 가정 붕괴 4대 핵심 단채널 결함 및 나노스케일 극복 트리

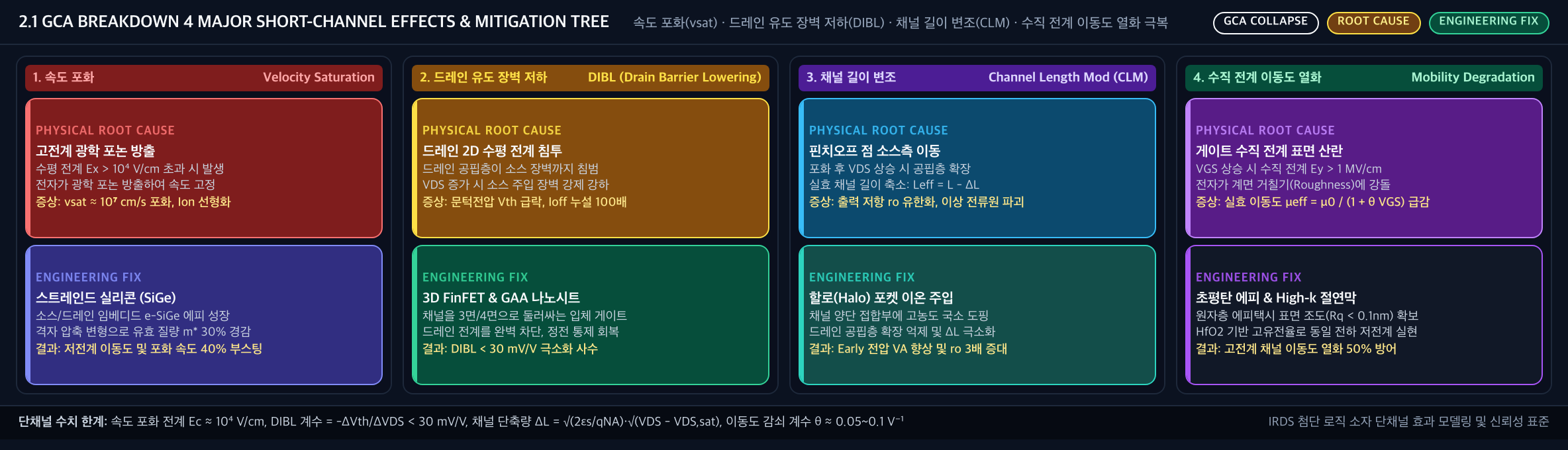

💡 [GCA 붕괴 4대 단채널 결함 극복 트리] 속도 포화(vsat) · 드레인 유도 장벽 저하(DIBL) · 채널 길이 변조(CLM) · 수직 전계 이동도 열화 극복 트리

💡 [GCA 붕괴 4대 단채널 결함 극복 트리] 속도 포화(vsat) · 드레인 유도 장벽 저하(DIBL) · 채널 길이 변조(CLM) · 수직 전계 이동도 열화 극복 트리

*<b>💡 [GCA 붕괴 4대 단채널 결함 극복 트리] e-SiGe 에피 스트레인, 3D FinFET 및 GAA 나노시트, 할로(Halo) 포켓 주입, 초평탄 HKMG 극복 로드맵</b>*

1. 전압에 따른 채널 반전층의 기하학적 형태 변화

분석 항목고전 장채널 MOSFET (L ≥ 1 μm)초미세 단채널 MOSFET (L ≤ 12 nm)
전계 분포 상태수직 전계 E_y >> 수평 전계 E_x (점진적 채널 근사 GCA 성립)수평 전계 E_x ≥ 수직 전계 E_y (2차원 전계 결합, GCA 완전 붕괴)
채널 전위 지배권게이트 전극(V_g)이 채널 전체 전위를 독점 지배드레인 전극(V_d)의 전계가 소스 장벽까지 침투하여 전위 왜곡
물리적 부작용1차원 정전기 모델로 오차 없이 전류 계산 가능DIBL(드레인 유도 장벽 저하), 문턱전압 롤오프, 펀치스루 발생
엔지니어링 대책산화막 두께(tox) 단순 축소평면 구조 폐기 → 채널을 3면/4면으로 감싸는 FinFET / GAA 입체 구조 도입

1. 속도 포화 (Velocity Saturation):

전자의 속도는 전계에 무한히 비례하지 않습니다 (v = μ E).

실리콘 내부에서 수평 전계가 10⁴ V/cm를 넘으면, 전자가 광학 포논(Optical Phonon)을 방출하면서 속도가 약 vsat ≈ 10⁷ cm/s에서 포화됩니다.

나노 MOSFET의 포화 전류는 2차식((V_GS-Vth)²)이 아니라 1차식((V_GS-Vth)¹)에 비례하게 됩니다:

💡
📐 I_DS,sat ≈ W · Cox · vsat · (V_GS - Vth)

2. 드레인 유도 장벽 감소 (DIBL):

E_x가 너무 강해져서 드레인 전압이 소스 쪽 에너지 장벽을 직접 낮추어, 포화 영역에서도 I_DS가 계속 증가하고 차단 상태에서 누설 전류가 폭증합니다.

3. 채널 길이 변조 (CLM: Channel Length Modulation):

포화 후 핀치오프 점이 소스 쪽으로 밀려나며 실효 채널 길이(L_eff)가 짧아져 출력 저항(r_o)이 유한해집니다 (I_DS ∝ 1 + λ V_DS).

📊 장채널 GCA 모델 vs 나노 단채널 실제 물리 비교

비교 항목고전 장채널 모델 (GCA 성립)최신 나노 단채널 모델 (FinFET / GAA)
채널 길이 (L)L > 1 μm (마이크론급)L ≈ 10~ 15 nm (원자 수십 개)
수직/수평 전계 비율E_y >> E_x (수직 전계 압도적 지배)E_x ~ E_y (드레인 수평 전계의 강력한 침투)
포화 전류(I_DS,sat) 공식제곱 법칙: I_DS ∝ (V_GS-Vth)²선형 법칙: I_DS ∝ (V_GS-Vth) · vsat
출력 저항 (r_o)무한대 (∞, 이상적 전류원)유한함 (DIBL 및 CLM으로 인한 기울기 발생)
캐리어 수송 기구순수 확산-표류 모델 (Drift-Diffusion)준-탄도성 수송 (Quasi-Ballistic Transport)
표준 회로 시뮬레이션 모델SPICE Level 1 (Schichman-Hodges)BSIM-CMG (FinFET/GAA 표준 컴팩트 모델)

🏢 글로벌 반도체 EDA 및 파운드리 실무 현장

1. 시놉시스(Synopsys) & 케이던스(Cadence)의 SPICE 모델 진화

회로 설계자들은 수작업 수식 대신 파운드리가 제공하는 BSIM(Berkeley Short-channel IGFET Model) 컴팩트 모델을 사용합니다.

평면 벌크 시절의 BSIM4에서 현대 3D FinFET 및 GAA 나노시트 시뮬레이션을 위한 `BSIM-CMG` (Compact Model Coalition 공식 표준)로 완전히 전환되었습니다. BSIM-CMG는 4면 게이트의 양자역학적 구속과 탄도성 수송을 정밀 반영합니다.

2. 파운드리 소자 엔지니어의 일상적 파라미터 추출

팹 라인에서 웨이퍼가 나오면 가장 먼저 측정하는 데이터가 바로 이 I-V 곡선입니다.

Ion vs Ioff 플롯 (유니버설 벤치마크): Ioff = 10 nA/μ m 조건에서 Ion이 몇 mA를 찍는지가 해당 파운드리 2nm 공정의 성능 순위를 결정합니다.
