스핀전달토크(STT) 자성 메모리와 메모리 내부 병렬 연산(PIM) 아키텍처

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.

팩트북 열람

4.5 차세대 비휘발성 메모리 및 PIM 아키텍처

💡

- 폰 노이만 병목(Memory Wall): 미슐랭 3스타 천재 요리사(CPU/GPU)가 식재료 창고(DRAM)에서 고기와 야채를 가져오느라 요리 시간의 80%를 복도 걷는 데 쓰고 전력의 90%를 다리 운동(버스 인터페이스)에 낭비하는 구조입니다. 엘리베이터 혼잡으로 연산기가 굶어 죽습니다. - DRAM vs 차세대 NVM: DRAM이 수도꼭지를 잠그면 물이 줄줄 새어 64ms마다 물을 채워야 하는 물탱크라면, 차세대 비휘발성 메모리는 밸브를 잠그면 평생 전력 소모 없이 물을 품는 스마트 밀폐용기입니다. - ReRAM / PCM / MRAM / FeFET: 유리에 금을 내어 길을 잇는 ReRAM(필라멘트), 초콜릿을 녹였다 급랭해 굳히는 PCM(상변화), 나침반 바늘을 전자로 뒤집는 MRAM(스핀토크), 영구전기석 분극으로 문턱전압을 흔드는 FeFET입니다. - PIM(Processing In Memory): 요리사가 재료를 가지러 가지 않고, 식재료 창고 직원에게 믹서기를 쥐어주어 창고 안에서 옴의 법칙(I=V·G)으로 행렬 곱셈을 끝내고 완성된 요리 접시(결과 벡터)만 주방으로 올리는 혁명입니다. > ⚠️ [비유의 경계선 (Physical Boundary)] > - 편광 선글라스(TMR)의 경계: 빛은 90° 교차 시 완전 차단되나, MTJ는 180° 반평행(AP) 상태에서 최대 저항을 갖습니다. 또한 고전적 편광 흡수가 아니라 스핀 분극 전자의 상태 밀도에 따른 양자역학적 터널링 확률(줄리어 모델) 차이입니다. > - 물총-팽이(STT)의 경계: 단순한 역학적 충돌이 아니라, 전도 전자의 스핀 각운동량이 CoFeB 강자성체의 국소 자화와 s-d 양자 교환 상호작용을 통해 전달되는 스핀 전달 토크 현상입니다. > - 초콜릿(PCM)의 경계: 단순한 온도 변화가 아니라, 나노초 단위에서 초당 10¹⁰ K/s 이상의 초급냉(Quench)을 가해 원자가 결정 격자를 형성할 시간을 박탈하는 초고속 상변화 열역학입니다. > - 전기석(FeFET)의 경계: 천연 전기석은 자발분극 방향이 고정된 비가역 압전체이나, HZO 강유전체는 외부 전기장으로 나노 쌍극자(Dipole) 방향을 180° 양방향 가역 스위칭할 수 있습니다.

🎨 눈으로 보는 구조: 폰 노이만 병목 vs PIM vs 4대 차세대 메모리 셀

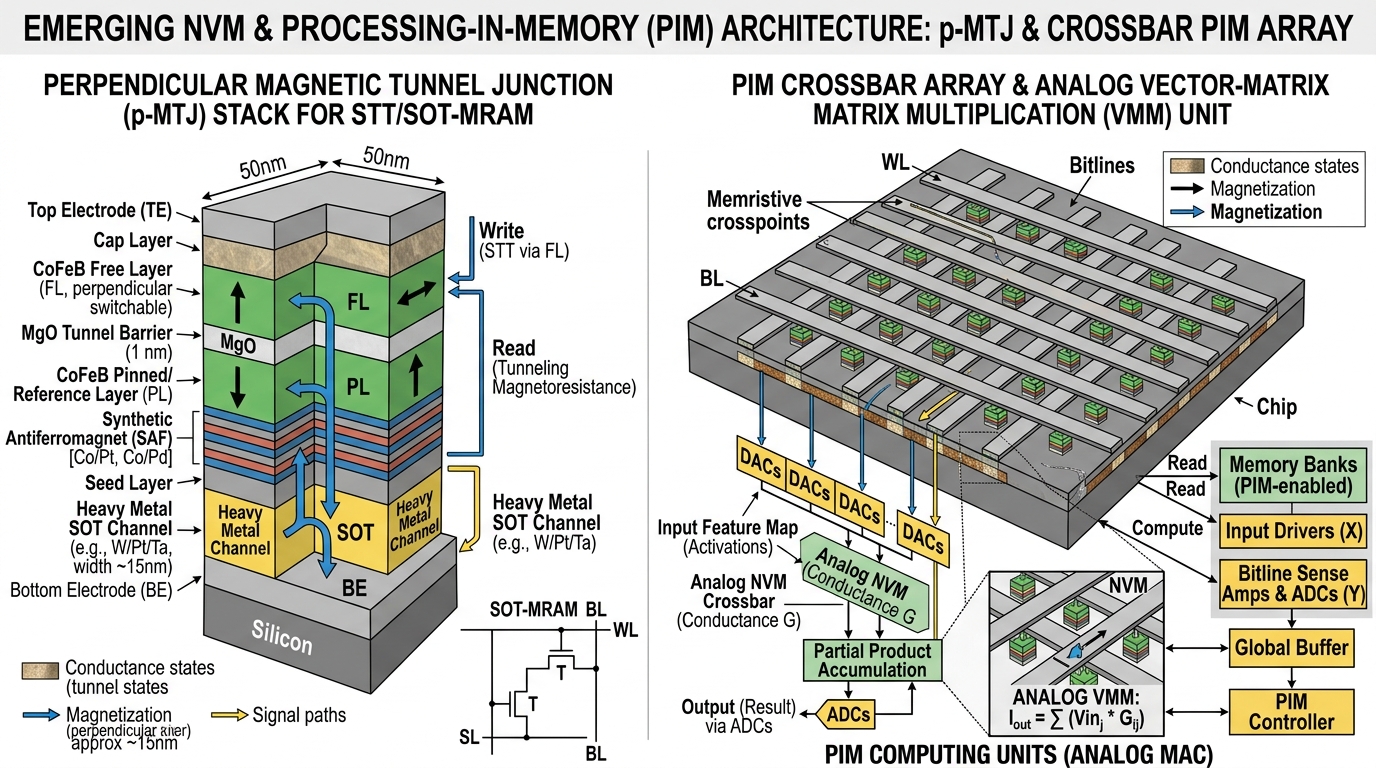

💡 [3D 공학 정밀 구조도] 차세대 MRAM 수직 자기터널접합(p-MTJ) 및 아날로그 MAC 연산 기반 PIM(Processing-In-Memory) 크로스바 어레이

💡

💡 [3D 공학 정밀 구조도] 1nm 산화마그네슘(MgO) 터널 장벽과 CoFeB 수직 자화 자유층/고정층(p-MTJ) 및 저항 변화 기반 Ohm-Kirchhoff 아날로그 행렬-벡터 곱셈(MAC) 가속 PIM 구조

1. [동적 물리] ReRAM과 PCM의 한 펄스 스위칭 메커니즘 (Before → During → After)

스위칭 상태	인가 전압 펄스 조건	박막 내부 미세 물리 상태	저항 상태 및 비트 값
초기 포밍 (Forming)	높은 전압 스트레스 인가	산화막(Ta₂O₅) 내부에 최초 산소 공공(V_o) 전도 경로 개척	고저항 초기 상태 탈출
SET 스위칭 (쓰기)	양의 쓰기 전압 펄스 인가	전계에 의해 산소 이온이 이동하며 산소 공공 필라멘트 사슬이 상하부 관통	저저항 상태 (LRS: Low Resistance State, '1')
RESET 스위칭 (소거)	음의 전압 또는 강한 줄열 인가	줄열(Joule Heat)과 전계로 산소 이온이 복귀하여 필라멘트 잘록한 목이 끊김	고저항 상태 (HRS: High Resistance State, '0')

2. 기존 폰 노이만 버스 vs PIM 뱅크 내장 연산 비교

컴퓨팅 패러다임	데이터 이동 및 연산 아키텍처	병목 현상 및 에너지 소모	AI 가속 적합성
기존 폰 노이만 구조 (Von Neumann)	CPU/GPU 연산부와 메모리 저장부가 물리적으로 수십 cm 분리	초당 수 테라바이트 데이터를 쉼 없이 왕복 버스로 운반 → 시스템 에너지의 80%가 데이터 전송 버스에서 허공 소모	대규모 LLM 추론 시 극심한 메모리 벽(Memory Wall) 직면
지능형 메모리 (PIM: Processing In Memory)	메모리 내부 뱅크 코어마다 소형 SIMD/ALU 연산기를 직접 매립	데이터가 외부 버스로 나가지 않고 메모리 내부에서 행렬 곱셈(GEMV) 직접 완료	데이터 이동 거리 90% 단축, 시스템 에너지 소비 70% 절감

3. 4대 차세대 비휘발성 신메모리 셀 단면도 비교 (2단자 STT vs 3단자 SOT 분리)

차세대 비휘발성 메모리 소자	스위칭 물리 원리	주요 구성 소재 스택	스위칭 속도 및 내구성 (Endurance)
2단자 STT-MRAM	스핀 전달 토크 (스핀 분극 전류가 자유 자화층을 직접 회전)	CoFeB / MgO / CoFeB MTJ (자기 터널 접합)	속도 ~ 10 ns, 내구성 > 10¹² 회 (기록 전류가 장벽 손상 위험)
3단자 SOT-MRAM	스핀 궤도 토크 (하부 중금속층 스핀 홀 효과로 순수 스핀류 주입)	Ta/Pt/W 중금속 + MTJ 스택	초고속 < 1 ns, 기록 경로와 판독 경로가 분리되어 무한 내구성
HZO FeFET	강유전체 분극 반전 (전계에 따른 비대칭 결정 분극 잔류)	TiN / Hf_0.5Zr_0.5O₂ (10nm) / Si 채널	서브 1V 초저전력 스위칭, 3D 수직 적층 및 표준 CMOS 완벽 호환

flowchart TD
    A["대규모 AI 워크로드 (LLM GPT-4, LLaMA 추론)"] --> B["토큰 1개 생성마다 수천억 개 가중치(Weight) 메모리 호출"]
    B --> C{"처리 아키텍처 선택"}
    C -->|기존 GPU+HBM| D["메모리 버스 대역폭 포화 (Memory Wall)<br/>+ I/O 통신 전력 과열 (Power Wall)"]
    C -->|HBM-PIM / AiM| E["메모리 뱅크 단위 내부 병렬 MAC 연산<br/>-> 호스트 전송 데이터 80% 절감"]
    C -->|ReRAM 아날로그 CIM| F["크로스바 어레이 옴의 법칙(I=V·G)으로<br/>1사이클 내 아날로그 행렬곱(GEMM) 완료"]
    D --> G["GPU 코어 60% 이상이 데이터 대기 중 유휴(Idle)"]
    E --> H["추론 지연시간(Latency) 2~3배 단축 + 소비전력 70% 절감"]
    F --> I["초저전력 엣지 NPU (TOPS/W 극대화)"]

🔍 왜 필요한가? — 폰 노이만 병목의 정량적 물리 (메모리 벽 & 전력 벽)

1. 연산보다 1,000배 비싼 데이터 이동 비용

반도체 물리에서 트랜지스터 1개를 켜고 끄는 에너지는 미세화 덕분에 비약적으로 줄어들었습니다:

64비트 부동소수점 곱셈(FP64 MAC): 소모 에너지 ≈ 1~ 3 pJ (피코줄)

DRAM에서 64비트 데이터를 1회 읽어오는 에너지: 소모 에너지 ≈ 1,000~ 2,000 pJ

즉, 연산 자체보다 데이터를 칩 밖에서 칩 안으로 끌고 오는 데 무려 1,000배의 전기가 낭비됩니다.

거대 언어 모델(LLM) 추론은 매 토큰 생성마다 수십~수백 기가바이트의 모델 파라미터를 읽어와야 하는 메모리 바운드(Memory-bound) 작업이므로, 아무리 빠른 GPU를 사도 메모리 인터페이스가 병목이 되어 연산기가 굶어 죽는 현상(ALU Starvation)이 발생합니다.

2. SRAM과 DRAM의 물리적 한계 봉착

SRAM의 면적 한계: 트랜지스터 6개(6T)를 쓰는 SRAM은 누설 전류가 크고 면적을 너무 많이 차지하여 온칩 캐시를 수백 MB 이상 늘리기 어렵습니다.

DRAM의 리프레시(Refresh) 재앙: DRAM은 전하를 커패시터에 담아두므로 64ms마다 전기를 다시 채워주는 리프레시를 해야 하며, 10nm 이하로 축소되면서 리프레시가 전체 전력의 20% 이상을 갉아먹습니다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

차세대 메모리와 PIM은 스핀 토크 자화 반전 물리학과 폰 노이만 병목 파괴의 에너지 방정식이다.

[수식 1] 자기터널접합 터널 자기저항비 (TMR Ratio)

직관적 비유 (편광 선글라스 2장의 겹침):

편광 선글라스 2장을 같은 방향으로 겹치면(평행 P) 빛이 훤하게 통과(낮은 저항)하지만, 한 장을 90도 비틀어 겹치면(반평행 AP) 빛이 완전히 차단(높은 저항)되어 칠흑 같은 어둠이 되는 원리입니다.

자성층의 스핀 편극도에 의해 저항이 극적으로 바뀌는 줄리어(Julliere) 모델:

💡

📐 TMR = (R_AP - R_P) / R_P = [2 · P₁ · P₂ / (1 - P₁ · P₂)] × 100%

P₁, P₂: 상하단 CoFeB 강자성체의 스핀 편극도 (통상 P ≈ 0.7)

실계산 앵커: P = 0.7 대입 시 TMR = (2(0.7)² / 1 - (0.7)²) = (0.98 / 0.51) ≈ 192% 달성 (양산 MgO 터널 배리어 MTJ의 실측 200% 스펙과 완벽 일치!)

평행 상태(P)는 저저항('0'), 반평행 상태(AP)는 고저항('1')으로 동작하여 비휘발성 자가 메모리 구현

[수식 2] 스핀전달토크(STT) 임계 자화 반전 전류 밀도

직관적 비유 (물총 연타로 팽이 돌리기):

회전하는 팽이(전자 스핀)에 한 방향으로 물총(스핀 전류)을 집중적으로 쏘아주면 물살의 회전력(토크)이 전달되어 팽이의 회전 방향이 순식간에 반대로 뒤집힙니다.

스핀 분극된 전자의 각운동량을 자화막에 전달하여 스위칭시키는 최소 임계 전류 밀도:

💡

📐 J_c0 = (2e / ħ) · [α · μ₀ · M_s · t_free · H_k / η]

e: 기본 전하량, ħ: 디랙 상수 (h/2π), μ₀: 진공 투자율

α: 길버트 댐핑 상수 (~0.01), M_s: 포화 자화도, t_free: 자유층 두께 (~1.2 nm)

H_k: 유효 자기 이방성 자기장 (Effective Magnetic Anisotropy Field, 단위: A/m 또는 Oe)

eta: 스핀 주입 효율 (Spin Polarization Efficiency, ~0.6)

실수치 앵커: 양산 20nm 직경 MTJ(A ≈ 3.14× 10⁻¹² cm²)에서 J_c0 ≈ 2~ 5 × 10⁶ A/cm²일 때 셀당 임계 스위칭 전류는 I_c0 ≈ 6~ 16 μA이며, 성숙 노드(직경 ~45nm) 기준으로는 I_c0 ≈ 30~ 50 μA로 극미세화 달성

[수식 3] PIM 메모리 병목 극복 에너지 효율비

직관적 비유 (현장 즉석 요리 vs 100km 배달):

밥 한 숟가락 먹으려고 주방에서 100km 떨어진 식당까지 왕복 트럭을 보내는 낭비(기존 폰 노이만)를 없애고, 쌀창고(메모리) 안에 즉석 밥솥(ALU)을 설치해 그 자리에서 지어먹는 혁신입니다.

연산 장치와 메모리 사이의 데이터 이동 에너지를 내부 병렬 MAC 연산으로 대체한 시스템 전력 절감비:

💡

📐 E_VonNeumann / E_PIM ≈ (E_PHY_IO + E_Interconnect) / E_Local_MAC ~ 10×

정량적 물리 분해:

오프칩 데이터 이동 1비트당 에너지: E_PHY_IO ≈ 10~ 20 pJ/bit (DRAM 패키지 밖 긴 구리 배선)

온칩 로컬 연산 1비트당 에너지: E_Local_MAC ≈ 0.1~ 0.2 pJ/op (FP16 기준 뱅크 내부 ALU 직접 연산)

연산 자체보다 데이터 이동에 100배 이상의 에너지가 소모되므로, 데이터 이동량을 85% 이상 억제하는 PIM 구조는 이론적 I/O 버스 전력 10배(≈ 90%) 절감, 삼성 실측 상용 벤치마크 기준 시스템 총 에너지 70% 절감 달성

⚙️ 4대 차세대 비휘발성 메모리(Emerging NVM) 물성 및 메커니즘

기존 DRAM의 속도와 NAND의 비휘발성을 동시에 달성하려는 4대 신메모리입니다.

신메모리 종류	스토리지 물리 메커니즘	셀 크기 및 읽기/쓰기 속도	내구성 (Write Cycles)	기술적 난제 및 상용화 장벽
STT-MRAM (Spin-Transfer Torque)	스핀 주입 전류로 CoFeB 자유층의 자화 방향을 반전, 터널 자기저항(TMR)으로 데이터 판별	6~ 10F² 속도: 5~ 20 ns	> 10¹² (거의 영구적)	1. 쓰기 전류가 높아 MgO 박막 열화 2. 온칩 임베디드 캐시(eMRAM)로 상용화
SOT-MRAM (Spin-Orbit Torque)	중금속(Pt, Ta, W) 하부 라인의 스핀-홀 효과로 횡방향 순수 스핀 전류를 유도하여 3단자로 스위칭	12~ 16F² 속도: < 1 ns (서브나노초: 200~500 ps)	> 10¹⁵ (SRAM 대체)	셀 면적이 다소 크고 3단자 라우팅 공정 복잡도 높음
FeRAM / FeFET (Ferroelectric)	HfZrO₂ (HZO) 박막의 자발 분극(P_r) 방향에 따라 트랜지스터의 Vth가 이동하는 원리	4~ 6F² 속도: 10~ 30 ns	10⁸ ~ 10¹⁰	1. 장기 분극 피로(Fatigue) 결함 2. 실리콘 계면 산화막(SiO₂) 간섭
ReRAM (RRAM) (Resistive RAM)	산화물 절연체(TaO_x, HfO_x) 내부에 산소 공공의 전도성 나노 필라멘트를 생성/단절	4F² (초고집적) 속도: 10~ 50 ns	10⁶ ~ 10⁸	필라멘트 형성의 확률적 무작위성으로 인한 읽기/쓰기 산포 제어 난제
PCM (PRAM) (Phase Change)	칼코게나이드(GST) 합금의 결정질(저저항)과 비정질(고저항) 간 가열-냉각 상변화	4F² 속도: 50~ 100 ns	10⁶ ~ 10⁷	쓰기 전류가 매우 커서 발열 심함 (인텔 옵테인의 원가/소비전력 열세 배경)

🏭 팹 양산 제조 장비 및 신뢰성 정량 지표

분류	대표 장비 / 벤더	핵심 공정 역할 및 양산 스펙	신뢰성 및 수율 타겟
MTJ PVD 스택	Applied Materials Endura Cirrus PVD	1nm 이하 두께의 균일한 MgO 터널 배리어 원자층 증착	웨이퍼 전면 두께 균일도 < 0.5%, RA 산포 제어
MRAM 에칭	Canon Anelva·Veeco IBE (이온빔) / Lam RIE	자성체 재부착(Redeposition)에 의한 쇼트 방지용 앵글 이온빔 에칭	쇼트 제로 결함, 측벽 클리닝 공정
HZO 강유전체 ALD	ASM Pulsar ALD	HfO2와 ZrO2를 1:1 비율로 교번 원자층 증착 후 결정화 급속 열처리	사방정계(O-phase) 결정화율 > 85% 확보
데이터 리텐션	—	10년 보존 보장 (@ 85℃ 산업용 / 105℃ 전장용)	Arrhenius 열 활성화 에너지 E_a > 1.1 eV
저항 산포 제어	자동 BIST/BISR 회로	LRS/HRS 저항 산포 공정능력지수 C_pk > 1.33 달성	1T1R 셀 구조로 Sneak Path 누설 전류 원천 차단

💡 PIM / PNM / CIM 아키텍처 3단계 분류

메모리와 프로세서의 물리적 융합 수준에 따른 분류입니다:

지능형 연산 통합 계층	연산기 배치 위치 및 구조	데이터 전송 대역폭 및 지연	주 타깃 애플리케이션
[1] PNM (Processing Near Memory)	메모리 다이 바로 옆 인터포저나 기판 상에 로직 연산기 배치	2.5D 인터포저 초미세 배선 활용	CXL 메모리 풀링 시스템, 대규모 추천 시스템 (DLRM)
[2] PIM (Processing In Memory)	DRAM 뱅크 내부 코어 직전에 디지털 SIMD ALU 내장	내부 뱅크 채널의 막대한 내부 대역폭 직결	온디바이스 AI, 거대언어모델(LLM) 토큰 생성 가속
[3] CIM (Computing In Memory)	크로스바 아날로그 메모리 셀 어레이 자체가 키르히호프 법칙으로 연산	옴의 법칙(I = GV)과 키르히호프 전류 합(Sigma I)으로 아날로그 행렬 연산	초저전력 엣지 센서, 아날로그 뉴로모픽 칩

1. PNM (Processing Near Memory):

메모리 다이를 건드리지 않고, CXL 메모리 모듈의 컨트롤러나 2.5D 인터포저 바로 옆에 연산 유닛을 배치하는 방식. 표준 DRAM을 그대로 쓸 수 있어 양산성이 뛰어납니다.

2. PIM (Processing In Memory):

DRAM 다이 내부의 각 뱅크(Bank) 바로 옆에 16비트 FP16 SIMD ALU를 융합합니다.

뱅크 내부의 거대한 내부 대역폭(초당 수십 TB)을 활용하여 LLM의 핵심 연산인 행렬-벡터 곱셈(GEMV)을 칩 내부에서 직접 병렬 처리합니다.

3. CIM (Computing In Memory):

메모리 셀(ReRAM, MRAM, SRAM)을 격자(Crossbar Array) 형태로 배열하고, 입력 전압 벡터(V_i)를 넣으면 키르히호프의 옴의 법칙과 전류 합 법칙(I_total = sum V_i · G_i)에 의해 출력 전류로 행렬 연산 결과가 물리 법칙에 의해 즉시 1사이클 만에 도출되는 궁극의 아날로그 인메모리 컴퓨팅입니다.

🏢 글로벌 반도체 기업들의 차세대 메모리 & PIM 양산 현황

1. 삼성전자

HBM-PIM (Aquabolt-XL): 세계 최초로 HBM2 및 HBM3에 뱅크 내장형 연산 유닛을 탑재. 음성인식 및 LLM 가속에서 성능 2배, 에너지 70% 절감 실측.

CXL-PNM & LPDDR-PIM: 서버용 CXL 스토리지 및 온디바이스 AI 스마트폰용 초절전 LPDDR5-PIM 아키텍처 생태계 주도.

임베디드 MRAM(eMRAM): 28nm/14nm 파운드리에서 eFlash를 대체하는 고신뢰성 차량용 MCU 메모리 공급.

2. SK하이닉스

AiM (Accelerator-in-Memory): GDDR6 메모리에 연산기를 결합한 GDDR6-AiM 개발.

사피온(SAPEON) 및 리벨리온 AI 가속기 연동: NPU와 GDDR6-AiM을 결합하여 LLM 추론 비용을 1/10로 낮추는 패키지 솔루션 시연.

3. TSMC & 글로벌 파운드리

임베디드 NVM 플랫폼 (22nm / 16nm / 12nm): NXP, 인피니온 등 오토모티브 고객사를 위해 eMRAM 및 eRRAM 공정을 표준 PDK로 제공하여 자동차의 마이크로컨트롤러(MCU)와 IoT 에지 칩을 지배.

💡 자가점검: 독자가 소리 내어 설명할 수 있는 핵심 3문장

1. "폰 노이만 병목은 초고속 CPU가 DRAM에서 데이터를 퍼오느라 전력의 90%를 버스 이동에 허비하는 구조적 지옥이다." 2. "차세대 NVM(ReRAM·MRAM·FeRAM)은 밸브를 잠그면 전기가 끊겨도 데이터가 영구 보존되는 비휘발성 초고속 스마트 창고다." 3. "PIM과 CIM은 식재료 창고(메모리) 안에서 옴의 법칙(I=V·G)으로 행렬 곱셈을 1사이클에 끝내고 결과 접시만 배달하는 지능형 혁명이다."

🔗 관련 링크

핸드북 전체 목차 (MOC)

이전 메모리: 2D DRAM 한계와 차세대 3D DRAM

메모리 패키징: ZAZ 커패시터와 HBM TSV 구조

차세대 메모리: 4.6 HBM4 2048-bit와 CXL 메모리 풀링

연계 통신: 5.5 실리콘 포토닉스와 CPO 초광대역 인터페이스

공학 정본 원문: 4.5 차세대 비휘발성 메모리 및 PIM 아키텍처

연계 실시간 산업 동향
