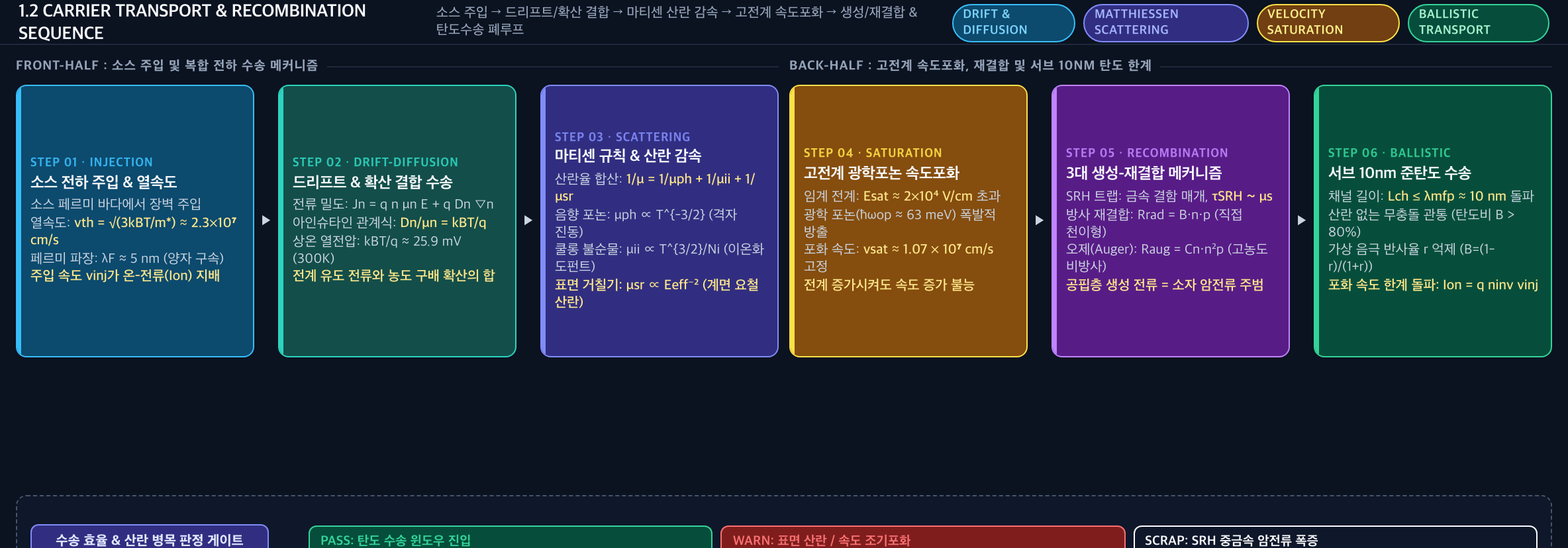

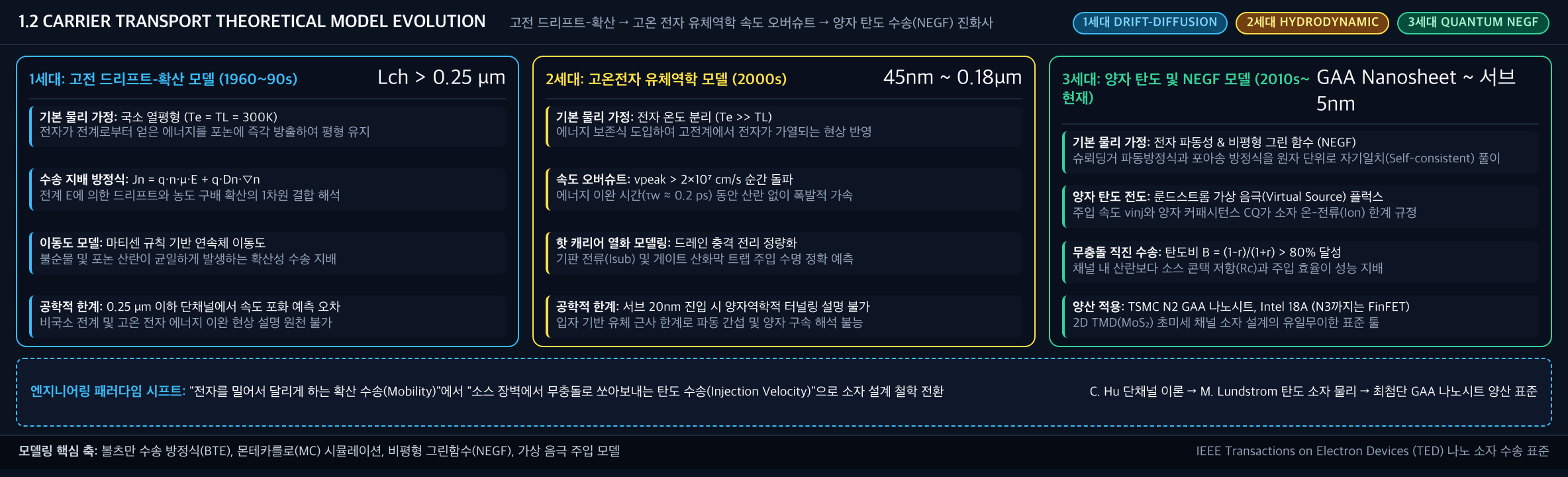

캐리어 수송 및 생성·재결합

과거 0.18 μm ~ 65 nm 평면 공정에서는 "이동도(μ)가 높으면 구동 전류(Ion)가 정비례해서 오른다"는 고전 공식(I_d ∝ μ (W / L) (Vgs-Vth)²)이 지배적이었습니다.

그러나 채널 길이가 수십 나노미터 이하로 줄어들자 드레인 전압 Vds = 0.7 V만 걸어도 수평 전계가 mathcalE = Vds/L ≈ 5 × 10⁵ V/cm라는 초고전계로 치솟았습니다.

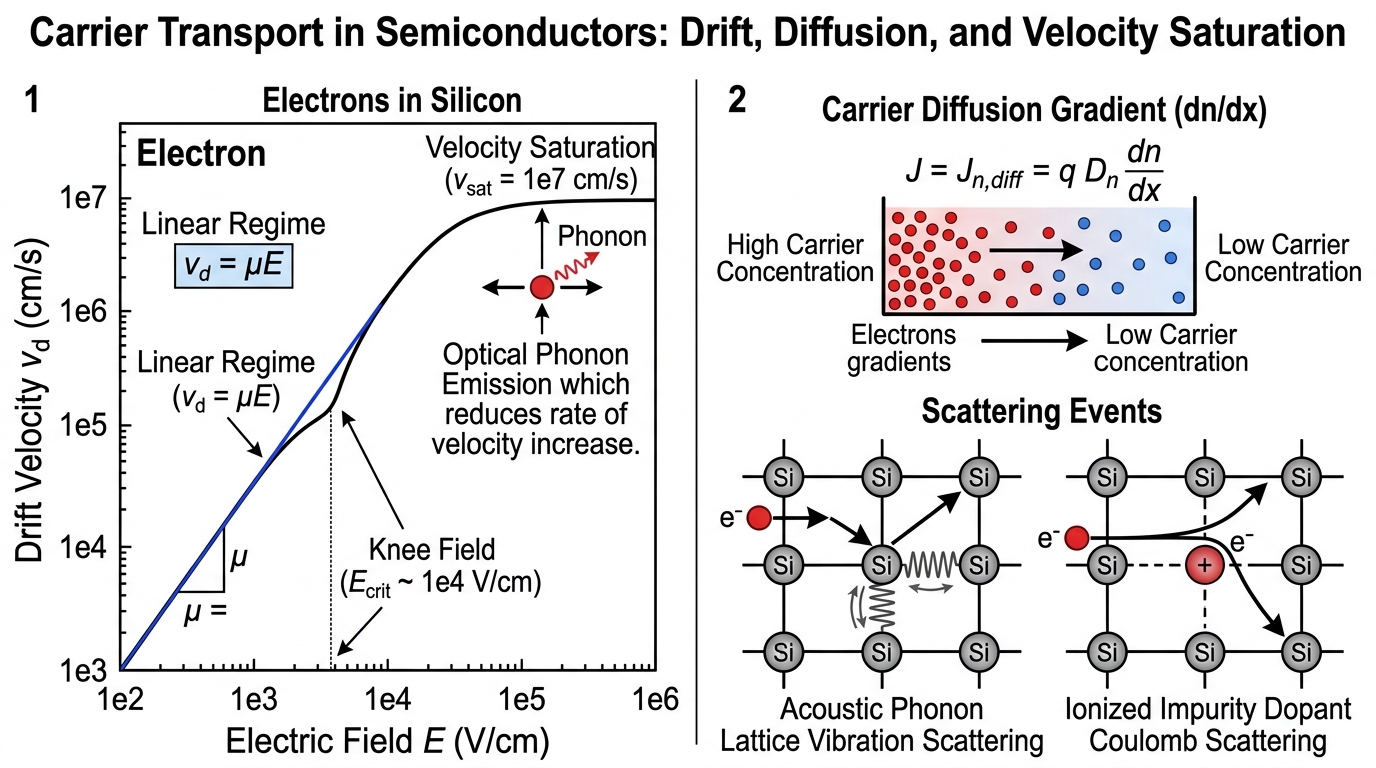

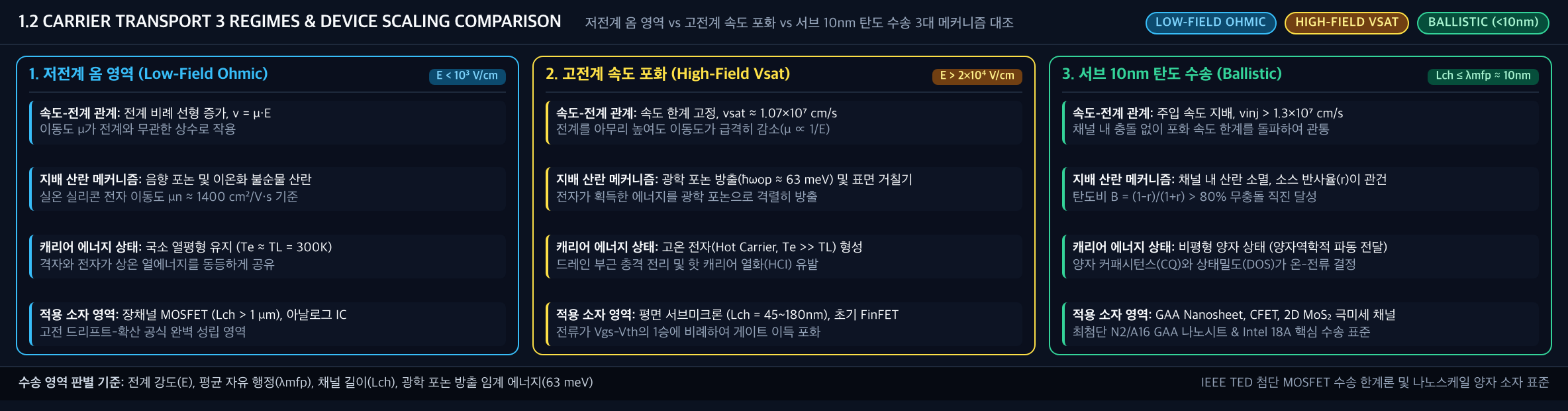

전자는 광학 포논(Optical Phonon)을 방출하며 최고 속도인 속도 포화 한계(vsat ≈ 1.0 × 10⁷ cm/s)에 부딪히며, 전압을 아무리 더 줘도 전류가 더 이상 증가하지 않는 병목에 갇혔습니다.

3nm/2nm GAA 노드에서는 채널 길이가 실리콘 내부 전자의 평균 자유 행정(Mean Free Path, λ_mfp ≈ 10~ 15 nm)과 비슷해집니다.

전자가 채널을 건너는 동안 산란을 거의 겪지 않는 준탄도(Quasi-Ballistic) 수송 상태에 진입합니다.

이 영역에서는 채널 벌크 이동도(μ)보다 "소스로부터 전자를 얼마나 빠르고 많이 주입하는가(소스 주입 속도 v_inj)"와 "금속-실리사이드 접촉 저항(Rc)"이 트랜지스터 속도의 80% 이상을 지배합니다.

앞부분: 전기장 E에 의해 밀려가는 드리프트 전류 (q n μ E)

뒷부분: 농도 차이(dn/dx)에 의해 흩어지는 확산 전류 (q D ∇ n)

직관적 비유 (흐르는 강물에서 노 젓기):

강물의 유속(전기장 E)에 휩쓸려 배가 떠내려가는 것이 드리프트이고, 배 안에서 승객들이 좁아서 넓은 곳으로 흩어지는 것이 확산입니다. 트랜지스터 채널에서는 이 두 흐름이 합쳐져 드레인 전류를 만듭니다.

외부에서 전압을 걸어 끌어당기는 힘(이동도 μ)과 입자 스스로 퍼져나가는 힘(확산 D)은 별개의 메커니즘이 아니라 격자의 열적 산란(kB T/q)이라는 동일한 미시적 과정에 묶여 있음

직관적 비유 (동전의 양면):

얼음판 위에서 썰매를 밀었을 때 잘 미끄러지는 사람(높은 이동도)은 바람이 불지 않아도 제자리에서 발을 굴리면 더 멀리 퍼져나가는 법(높은 확산도)입니다.

나노 트랜지스터에서는 소스와 드레인 사이 거리가 10 nm에 불과해 채널 전계가 수십만 V/cm에 달하여, 전자가 아무리 강한 힘을 받아도 광학 포논 방출 산란으로 인해 시속 36만 km(10⁷ cm/s) 이상 빨라질 수 없음

직관적 비유 (폭우 속 질주와 공기저항 종단속도):

자동차 액셀을 끝까지 밟아 엔진 출력을 10배로 올려도 공기 저항과 빗방울 충돌 때문에 특정 최고 속도(종단 속도)에 걸려 더 이상 가속되지 않는 물리적 한계선입니다.

(D / μ) = (kB T / q) ≈ 25.9 mV 는 물리적으로 경이로운 등식입니다.

이동도(μ)는 외부에서 전압(바람)을 걸어 전자를 강제로 끌고 갈 때 얼마나 잘 달리는가의 척도이고, 확산계수(D)는 바람이 전혀 없을 때 입자 스스로 흩어지는 척도입니다.

전혀 달라 보이는 이 두 현상이 상온에서 정확히 25.9 mV라는 상수로 묶이는 이유는, 두 현상 모두 실리콘 원자 격자의 열진동(kB T)과 충돌하는 동일한 미시적 산란 과정을 겪기 때문입니다. 얼음판에서 썰매가 잘 미끄러지는 재질(높은 μ)은 가만히 놔두고 발만 굴러도 멀리 퍼져나가는(높은 D) 것과 완벽히 같습니다.

진공에서 전자는 전압을 걸면 빛의 속도(3 × 10¹⁰ cm/s)에 가깝게 가속됩니다.

그러나 실리콘 고체 안에서 전자는 아무리 전압을 높여도 초속 100km(1.0 × 10⁷ cm/s)에서 멈춰 섭니다.

물리적 이유: 전자가 전계에 의해 에너지를 얻어 질주하다가 임계 에너지(ħω_op ≈ 63 meV)에 도달하는 순간, 실리콘 원자 격자에 광학 포논(Optical Phonon: 격자 진동 양자)을 기관총처럼 방출하며 운동 에너지를 모조리 빼앗기기 때문입니다. 마치 제트기가 음속을 돌파할 때 거대한 충격파 저항에 걸려 더 이상 가속되지 않는 것과 같습니다.

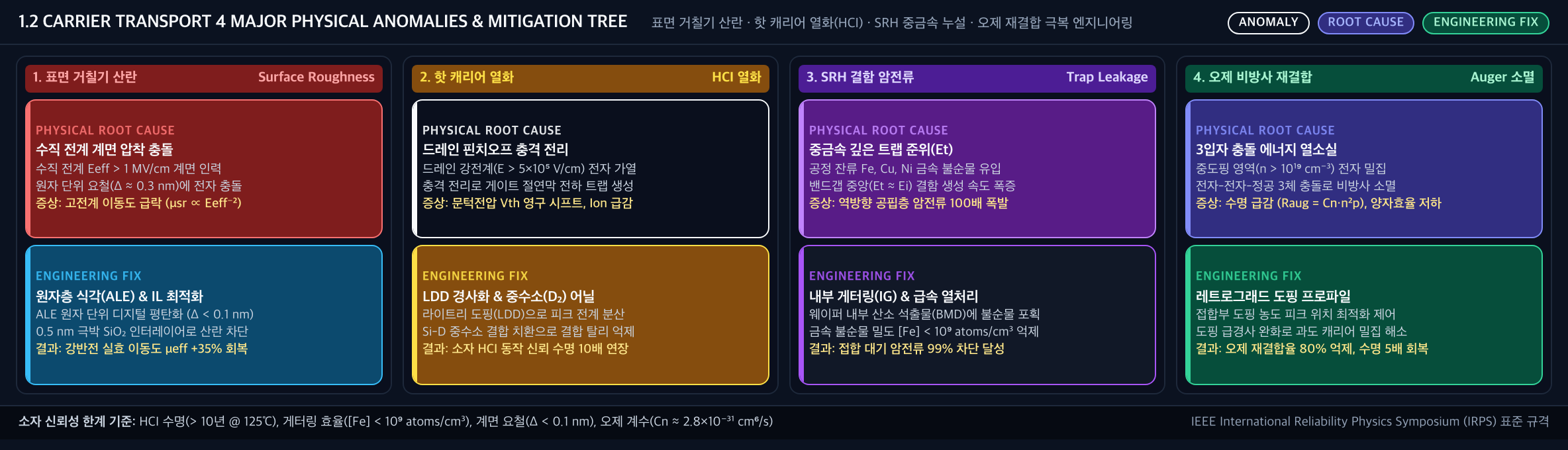

불순물 금속 원자(Fe, Cu) 1개가 실리콘 격자에 끼어들면 밴드갭 정중앙(E_i)에 깊은 트랩(Deep Level Trap) 준위를 만듭니다.

스위치가 켜졌을 때: 지나가던 전자가 이 트랩에 발이 걸려 정공과 결합해 소멸하므로 구동 전류가 깎여 나갑니다.

스위치가 꺼졌을 때(공핍층): 트랩이 열에너지를 흡수해 전자-정공 쌍을 강제로 찢어발기며 원치 않는 누설 전류(열적 생성 G_SRH ≈ n_i / τ_g)를 뿜어냅니다.

이것이 바로 DRAM이 64ms마다 데이터를 다시 써야(Refresh) 하는 원흉이자, 스마트폰 카메라가 어두운 곳에서 사진을 찍을 때 지글거리는 노이즈(암전류: Dark Current)의 정체입니다.

공핍층(Depletion Region, n, p << n_i)에서의 열 생성:

Lch >> λ_mfp (장채널): mathcalB → λ_mfpLch << 1 (고전적 드리프트 수송, 산란 지배).

Lch → 0 (극초단 채널): mathcalB → 1 (100% 탄도 수송, 산란 제로). 2nm GAA에서는 mathcalB ≈ 0.75~ 0.85에 도달합니다.

실리콘 나노시트 4면이 열전도율이 극히 낮은 유전막(SiO₂ kappa ≈ 1.4 W/m·K, HfO2)으로 둘러싸여 있어, 소자 작동 시 줄열이 빠져나가지 못하고 채널 국소 온도가 150^°C 이상으로 치솟음.

고온 격자 진동으로 음향 포논 산란이 폭증하여 μ_ph ∝ T^-1.5 법칙에 따라 실효 이동도가 40% 이상 급락.

해결책: 백사이드 파워 딜리버리 네트워크(BSPDN)를 통해 후면 구리 파워레일로 열을 분산시키고, 게이트 스페이서에 고열전도성 질화물(SiBN, SiOCN) 도입.

셀 커패시터 액세스 트랜지스터의 공핍 영역에 Fe, Cu 등 중금속 원자가 단 1개만 침투해도 깊은 SRH 준위를 형성하여 누설 전류가 10 fA 단위로 폭증, 셀 데이터 보존 시간(t_REF)이 64 ms → 1 ms로 붕괴.

해결책: 클린룸 웨이퍼 보관함(FOUP)에 극저습 질소 퍼징 시스템을 상시 가동하고, 실리콘 웨이퍼 후면에 고농도 폴리실리콘 백사이드 게터링 층을 형성하여 중금속을 격리 포획.

TSMC: 2nm(N2) 공정에서 탄도 수송 효율을 극대화하기 위해 나노시트 채널 표면 조도를 원자층 식각(ALE)으로 0.1~0.2 nm(Rq) 수준으로 억제. 에피텍시 소스/드레인과 접촉 금속 사이에 ALD Ti 실리사이드를 도입해 접촉 비저항을 1.5 × 10⁻⁹ Ω·cm²로 감축.

삼성전자 파운드리: SF3/SF2 공정에 채널 폭(Wns)을 확장한 와이드 나노시트(MBCFET)를 적용하여 단위 면적당 유효 채널 폭(Weff)을 FinFET 대비 30% 이상 넓혀, 탄도 영역에서 단일 소자당 구동 전류 밀도를 극대화.

SK하이닉스 & 삼성 메모리: 1b/1c nm DRAM에서 리프레시 특성 개선을 위해 리세스 액세스 게이트 트랜지스터(Fin-Saddle/Sphere)의 채널 전계 분포를 완화하여 SRH 전하 생성 속도를 50% 이상 억제.
