PN 접합 다이오드 및 항복 메커니즘

PN Junction Diode & Breakdown Mechanisms

정본 핸드북 원문

공핍층 정전용량과 애벌랜치 및 제너 항복 전계 해석

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.

팩트북 열람

연계 개념:planar

1.3 PN 접합 다이오드 물리

💡

PN 접합은 "강물(P형의 정공)과 바닷물(N형의 전자)이 만나는 경계면에, 물방울이 스스로 결합해 증발하면서 생겨난 0.7V 높이의 마른 모래둑(공핍층)"입니다. - 순방향 전압(+0.7V)을 걸어주면 모래둑이 아래로 허물어지며 정공과 전자가 거대한 폭포수처럼 쏟아져 들어갑니다(도통 상태). - 역방향 전압을 걸어주면 모래둑이 더욱 거대하고 넓게 부풀어 올라 물이 단 한 방울도 흐르지 못하게 100% 차단합니다. - 모든 트랜지스터(MOSFET)의 소스·드레인 분리, 태양전지의 빛-전기 변환, LED의 발광, 스마트폰을 정전기 번개로부터 지키는 ESD 보호 소자, DRAM이 전하를 1비트라도 더 오래 품기 위해 사투를 벌이는 누설 방지 댐이 모두 이 0.7V의 둑에서 출발합니다.

🎨 눈으로 보는 구조: 평형 / 순방향 / 역방향 / 항복 4대 모드

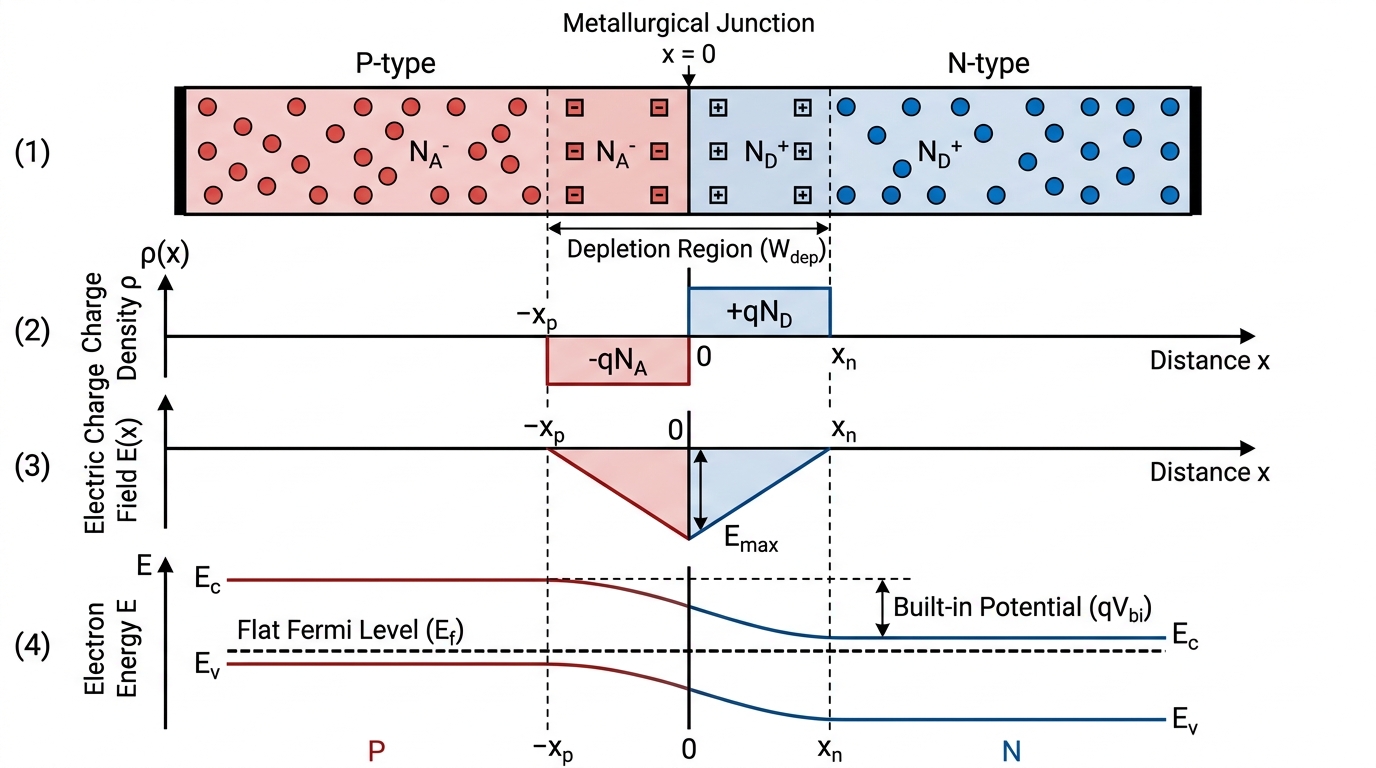

💡 [3D 공학 정밀 구조도] PN 접합 열평형 상태 공간전하 공핍층(Wdep), 내부 전계 분포 E(x) 및 에너지 밴드 휨(qVbi)

💡

💡 [3D 공학 정밀 구조도] PN 접합 4단 동기화 다이어그램: 공간전하 공핍층(Wdep), 전하 밀도 rho(x), 푸아송 적분 삼각 내부 전계 E(x), 페르미 준위 정렬 및 빌트인 전위 장벽(qVbi)

1. PN 접합 3대 바이어스 레짐 대조: 열평형 상태 vs 순방향 도통 vs 역방향 차단

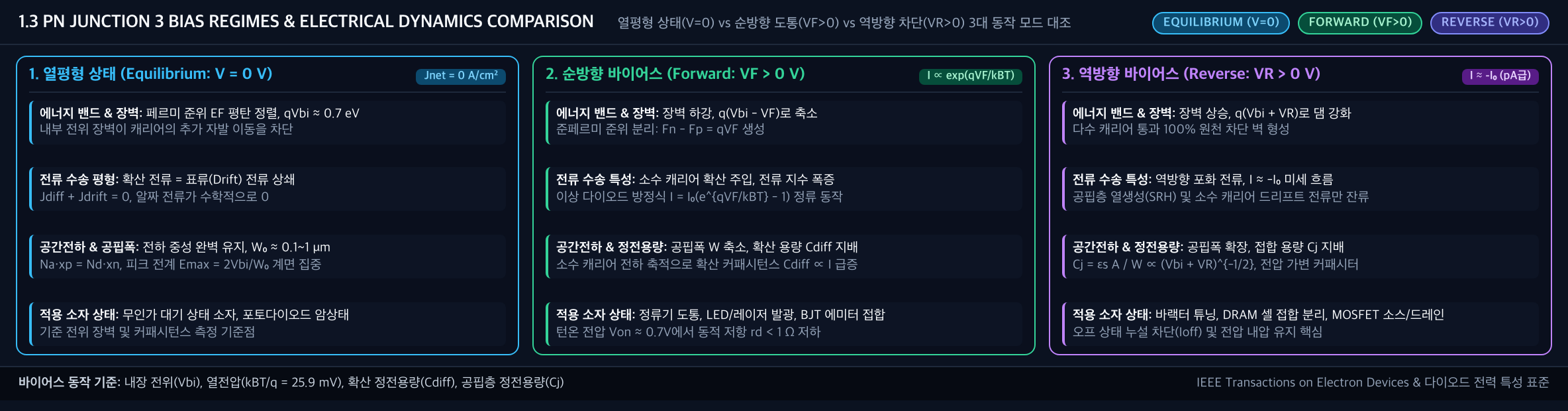

$💡 [PN 접합 3대 바이어스 레짐 대조 배너] 열평형 상태(Jnet=0) vs 순방향 도통(I∝exp(qVF/kBT)) vs 역방향 차단(I≈-I₀, Cj∝(Vbi+VR)^{-1/2})$

💡 [PN 접합 3대 바이어스 레짐 대조 배너] 열평형 상태(Jnet=0) vs 순방향 도통(I∝exp(qVF/kBT)) vs 역방향 차단(I≈-I₀, Cj∝(Vbi+VR)^{-1/2})

*💡 [PN 접합 3대 바이어스 레짐 대조 배너] 내부 전위 장벽(qVbi) · 소수 캐리어 확산 주입 · 공핍 정전용량(Cj) 및 확산 정전용량(Cdiff) 비교*

2. 역방향 항복 메커니즘 대조 및 진화사: 제너(Zener) vs 애벌런치(Avalanche) & 제로-온도계수 하이브리드

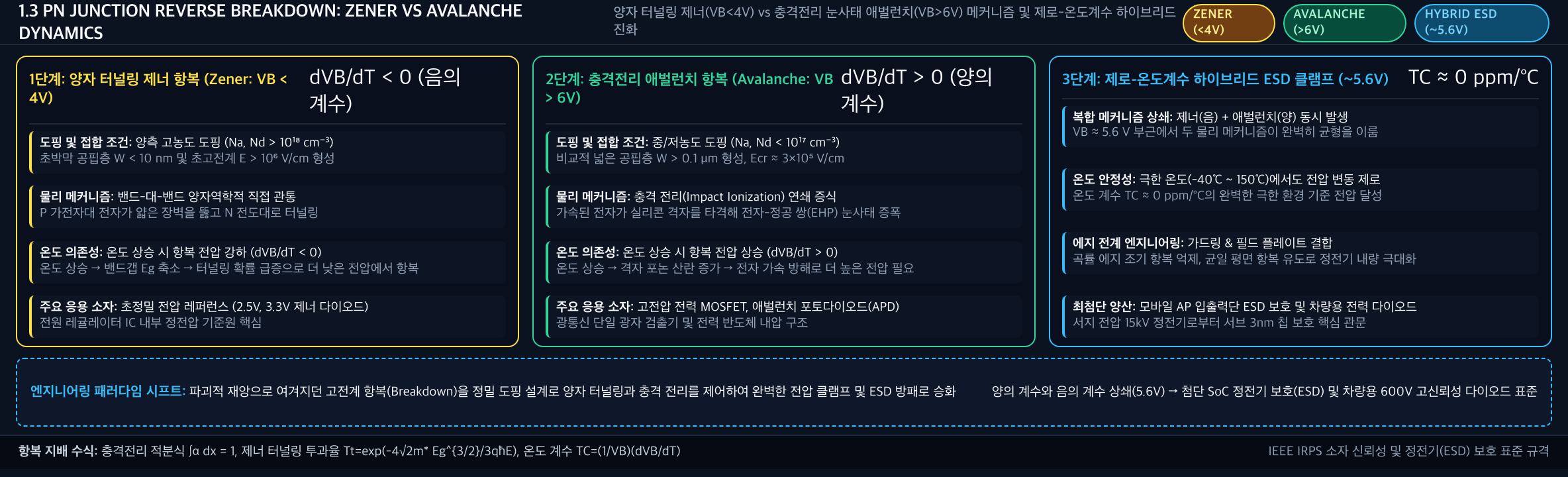

💡 [역방향 항복 메커니즘 대조 인포그래픽] 1단계 양자 터널링 제너(VB<4V, dVB/dT<0) → 2단계 충격전리 애벌런치(VB>6V, dVB/dT>0) → 3단계 제로-온도계수 하이브리드 ESD 클램프(~5.6V, TC≈0 ppm/°C)

*💡 [역방향 항복 메커니즘 대조 인포그래픽] 음의 온도 계수와 양의 온도 계수 상쇄를 통한 첨단 SoC 정전기 보호(ESD) 및 차량용 고신뢰성 다이오드 표준*

3. PN 접합 형성 및 바이어스 응답 6단계 물리 시퀀스 + 접합 신뢰성 폐루프 게이트

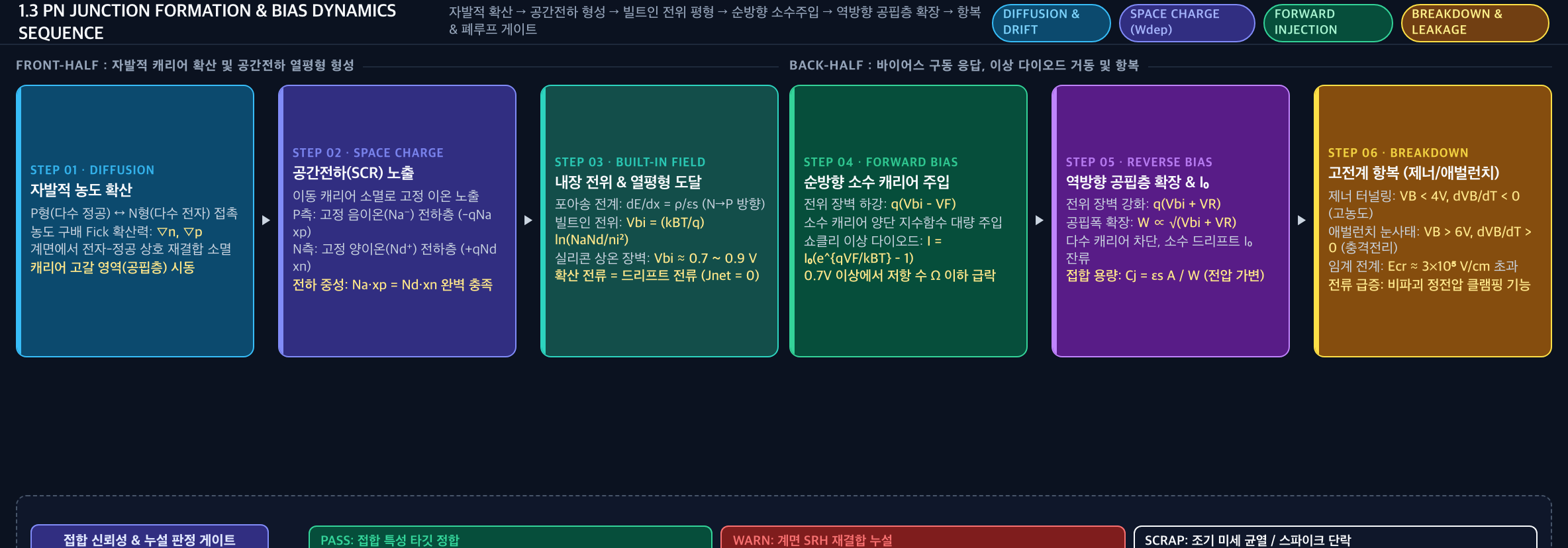

💡 [PN 접합 제어 시퀀스 및 신뢰성 폐루프] 자발적 확산 → 공간전하(SCR) 형성 → 빌트인 전위 평형 → 순방향 소수주입 → 역방향 공핍층 확장 → 고전계 항복 및 이상계수/누설 폐루프 게이트

*💡 [PN 접합 제어 시퀀스 및 신뢰성 폐루프] 푸아송 방정식 전계 적분부터 쇼클리 이상 다이오드 거동 및 암누설/스파이킹 감시 폐루프*

4. PN 접합 4대 핵심 결함 물리 및 엔지니어링 극복 트리

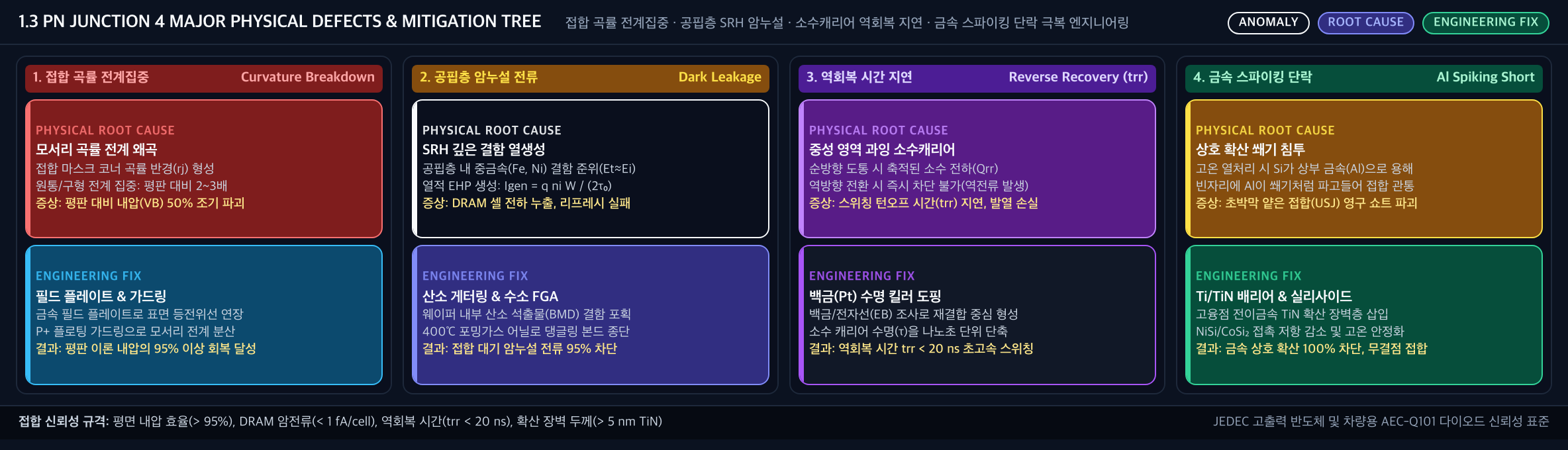

💡 [PN 접합 4대 물리 결함 극복 트리] 접합 곡률 전계집중 · 공핍층 SRH 암누설 · 과잉 소수캐리어 역회복 지연(trr) · 알루미늄 스파이킹 단락 극복 로드맵

*💡 [PN 접합 4대 물리 결함 극복 트리] 필드 플레이트 및 가드링, 산소 게터링(BMD) 및 수소 FGA, 백금(Pt) 수명 킬러 도핑, TiN 확산 장벽층*

🔍 왜 필요한가? — 전자공학을 가능하게 한 최초의 비대칭 스위치

1. 진공관 다이오드의 부피·발열 재앙 탈출

20세기 초의 정류기는 진공 유리관 안의 필라멘트를 시뻘겋게 가열하여 전자를 쏘아 올리는 열음극 진공관이었습니다.

손톱만 한 회로를 구성하는 데 수십 와트의 전열 히터 전력이 소모되었고, 진공관 수명은 수천 시간에 불과했습니다.

PN 접합 다이오드는 가열 장치 없이 상온에서 고체 결정 내부의 전위 장벽만으로 전류를 한쪽으로만 통과시키는 인류 최초의 고체 상태(Solid-State) 정류 스위치입니다.

2. 모든 양극성·단극성 반도체 소자의 근간

트랜지스터(BJT)는 NPN/PNP 형태로 PN 접합 두 개를 등을 맞댄 구조이고, MOSFET 역시 소스·드레인과 기판 사이에 필연적으로 PN 접합이 형성됩니다. 이 접합의 물리적 특성(내장 전위, 공핍층 커패시턴스, 항복 전압)을 이해하지 못하면 반도체 회로 설계는 불가능합니다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

PN 접합은 다수 캐리어의 확산과 공간전하 영역의 드리프트 전계가 평형을 이루는 반도체의 심장이다.

[수식 1] 접합 내장 전위 (Built-in Potential)

P형과 N형 반도체가 맞닿았을 때 페르미 준위가 일치하면서 형성되는 내부 전위차:

💡

📐 Vbi = (kB · T / q) · ln(NA · ND / n_i²)

NA, ND: P형 및 N형 도핑 농도

실리콘 상온 접합에서 통상 Vbi ≈ 0.7~ 0.9 V를 형성하여 캐리어의 추가 확산을 차단

직관적 비유 (수위가 다른 두 저수지의 댐):

물이 가득 찬 저수지(N형 전자)와 빈 저수지(P형)를 연결하면 물이 쏟아지다가, 둑 가장자리에 전하들이 쌓이면서 생긴 전기적 댐 높이가 Vbi입니다. 외부에서 0.7V 이상의 순방향 전압을 걸어줘야만 댐이 무너지며 전류가 흐릅니다.

[수식 2] 공핍층 폭 및 접합 정전용량 (Depletion Width & Capacitance)

전하가 모두 빠져나가 부동 전하 이온만 남은 절연 영역의 두께:

💡

📐 W_dep = √[ (2ε_s / q) · (1/NA + 1/ND) · (Vbi - V_a) ]

💡

📐 Cj = (ε_s · A / W_dep) ∝ 1 / √(Vbi - V_a)

역방향 바이어스(V_a < 0)를 걸면 공핍층 W_dep가 넓어져 절연 내압이 올라가고 기생 용량 Cj는 감소

직관적 비유 (고무줄 완충 지대):

국경선에 군대를 철수시켜 만든 비무장지대(공핍층)입니다. 역방향 전압을 걸어 양쪽에서 잡아당기면 비무장지대가 넓어지면서 전하의 침투를 완벽히 봉쇄합니다.

[수식 3] 쇼클리 이상 다이오드 방정식 (Shockley Ideal Diode Equation)

PN 접합 다이오드의 비대칭적 전류-전압 특성:

💡

📐 I = I₀ · [exp(q · V_a / (n · kB · T)) - 1]

I₀: 역방향 포화 누설 전류 (10⁻¹⁴ A 수준의 극미량)

순방향 전압(V_a > 0)에서는 지수함수적으로 폭발적 통전, 역방향(V_a < 0)에서는 -I₀로 완벽 차단되는 일방통행 밸브 구현

직관적 비유 (일방통행 회전문):

안에서는 문을 살짝만 밀어도 수천 명이 한꺼번에 쏟아져 나가지만(순방향 통전), 밖에서 밀면 잠금장치가 걸려 단 한 명도 들어올 수 없는 완벽한 역류 방지 체크밸브입니다.

⚙️ 심층 물리 직관: 수식이 풀어주는 3대 반도체 설계 미스터리

1. 내장 전위(Vbi ≈ 0.7 V)의 미스터리: "왜 전압계로는 0.7V가 안 찍히는가?"

Vbi = (kB T / q) ln( (Na Nd / n_i²) ) 공식에 따르면 실리콘 PN 접합 내부에는 분명히 0.7V의 전위차가 존재합니다.

그런데 디지털 멀티미터 전압계로 다이오드 양끝을 찍으면 정확히 0.00 V가 나옵니다.

물리적 이유: 전압계를 연결하기 위해 붙인 금속 리드선과 반도체 사이에서 접촉 전위(Contact Potential)가 발생하며, 이 접촉 전위차의 합이 내부 0.7V를 완벽하게 0으로 상쇄합니다. 만약 전압계에 0.7V가 찍힌다면 외부 에너지 공급 없이 평생 전기를 뽑아내는 '영구기관(열역학 제2법칙 위배)'이 되기 때문입니다! 이 0.7V는 밖으로 전기를 꺼내는 전압이 아니라, "캐리어의 확산을 가로막는 자연의 잠금장치"입니다.

2. 비대칭 접합(p⁺/n)과 '약한 쪽으로 터지는 둑'의 법칙

푸아송 방정식에 따르면 공핍층 폭은 양쪽의 도핑 농도에 반비례합니다:

💡

📐 W_dep ∝ √((1 / Na) + (1 / Nd))

엔지니어링 진실: 도핑이 빽빽한 p⁺ 영역은 원자 몇 층만 까도 균형을 맞출 전하가 모이지만, 도핑이 헐렁한 n 영역은 수 마이크로미터 깊숙이까지 전하가 털리며 공핍층이 확장됩니다.

현장 적용: 고전압을 버텨야 하는 EV용 전력 반도체(SiC, IGBT)나 초고속 트랜지스터 드레인 접합은 무조건 한쪽을 극저농도로 설계하여, 고전압이 걸렸을 때 공핍층이 그 저농도 영역 안에서 안전하게 완충되도록 유도합니다.

3. 이상 인자(n=1 vs n=2)가 알려주는 수율 불량 진단법

다이오드 전류 곡선 I ∝ exp(qV / n kB T)에서 n값은 팹 수율 엔지니어에게 결정적 단서를 제공합니다:

n = 1.0 (정상): 전자가 공핍층을 아무 방해 없이 번개처럼 관통하여 반대편 중성 영역으로 확산되는 이상적 상태 (수율 100% 양품).

n = 2.0 (불량 경보): 공핍층 내부에 중금속 불순물(Fe, Cu)이나 격자 결함이 득실거려, 전자가 건너가다 말고 결함에 포획되어 소멸(SRH 재결합)하는 상태.

전류-전압(I-V) 곡선의 기울기 하나만 측정해도 웨이퍼 내부에 보이지 않는 원자 단위 결함이 얼마나 침투했는지 단 1초 만에 비파괴 진단할 수 있습니다.

🔬 접합 커패시턴스 2종: 접합 정전용량(Cj) vs 확산 정전용량(Cd)

다이오드는 단순한 저항이 아니라 전하를 담는 커패시터로도 작동하며, 이는 고주파 통신과 스위칭 속도를 결정합니다.

커패시턴스 분류	물리적 기원 및 전하 충방전 메커니즘	인가 바이어스 영역 및 수식 의존성	고속 스위칭 회로 영향
접합 정전용량 (Cj, Junction Cap)	공핍층 내부 고정 공간전하(도너 양이온, 억셉터 음이온)의 폭(W) 신축에 따른 전하량 변화	역방향 바이어스(V_R) 지배적 (Cj = (ε_s A / W) ∝ (Vbi + V_R)^-1/2)	트랜지스터 드레인-기판 간 기생 접합 용량을 구성하여 고속 스위칭 지연 유발
확산 정전용량 (Cd, Diffusion Cap)	순방향 인가 시 중성 영역으로 주입되어 재결합 전까지 체류하는 소수 캐리어 저장 효과	순방향 바이어스(V_F) 지배적 (Cd = (q I_D τ / k T) ∝ I_D)	전하 축적 효과로 인해 다이오드가 역방향으로 턴오프될 때 역회복 시간(t_rr) 지연 발생

1. 접합 커패시턴스 (Junction Capacitance, Cj):

역방향 바이어스에서 공핍층은 전하가 없는 절연체(유전체)이고, 양 끝의 P/N 중성 영역은 평행판 전극처럼 동작합니다.

역방향 전압(V_R)을 올리면 공핍폭 W_dep가 넓어지므로 커패시턴스는 감소합니다:

💡

📐 Cj = (ε_s · A / W_dep) ∝ 1 / √(Vbi + V_R)

응용: 스마트폰 무선 통신 주파수를 전압으로 튜닝하는 버랙터(Varactor) 다이오드.

2. 확산 커패시턴스 (Diffusion Capacitance, Cd):

순방향 바이어스에서 대량 주입된 소수 캐리어(정공과 전자)가 재결합되어 소멸하기 전까지 중성 영역에 일시적으로 머무르면서 발생하는 정전용량입니다:

💡

📐 Cd = τ_T · I_D / (kB · T / q)

스위칭 지연: 다이오드를 켜두었다가 갑자기 끌 때, 이 축적된 전하가 다 빠져나갈 때까지 꺼지지 않는 역회복 시간(t_rr)이 발생합니다.

⚡ 항복(Breakdown) 메커니즘: 제너(Zener) vs 애벌런치(Avalanche)

역방향 전압을 계속 올리면 마침내 댐이 무너지며 전류가 수직으로 폭증하는 항복 현상이 발생합니다.

비교 항목	제너 항복 (Zener Breakdown)	애벌런치 항복 (Avalanche Breakdown)
지배 도핑 농도	초고농도 도핑 (Na, Nd > 10¹⁸ cm⁻³)	중/저농도 도핑 (N < 10¹⁷ cm⁻³)
공핍층 폭 (W_dep)	극도로 얇음 (W_dep < 10 nm)	넓음 (W_dep > 100 nm ~ μm)
물리적 메커니즘	밴드간 양자 터널링 (Interband Tunneling) P형 가전자대 전자가 N형 전도대로 직접 관통	충격 이온화 (Impact Ionization) 고속 가속 전자가 실리콘 원자를 때려 연쇄 눈사태 발생
발생 항복 전압	낮은 전압 (V_BR < 5 V)	높은 전압 (V_BR > 7 V)
온도 계수 (dV_BR/dT)	음(-)의 온도 계수: 온도가 올라가면 밴드갭이 좁아져 더 낮은 전압에서 항복	정(+)의 온도 계수: 온도가 올라가면 포논 산란이 증가해 전자 가속이 방해받아 더 높은 전압 필요
대표 응용	초정밀 전압 레퍼런스(5.6V에서 계수 0 상쇄), 제너 다이오드	고전압 전력 정류기, APD(광 검출기), TVS 정전기 보호

🏢 현대 최첨단 팹에서의 PN 접합 응용 및 이슈

1. 스마트폰 ESD(정전기 방전) 방어용 TVS 다이오드

사람이 금속을 만질 때 발생하는 수천 볼트의 정전기 펄스로부터 AP 칩을 보호하기 위해, I/O 패드 입구에 거대한 면적의 PN 접합 다이오드(TVS)를 배치합니다.

정전기가 치면 애벌런치 항복과 스냅백(Snapback) 동작을 통해 수 나노초 만에 수만 볼트의 전류를 그라운드로 바이패스시켜 코어 회로를 보호합니다.

2. DRAM 셀 트랜지스터의 접합 누설과 리프레시의 사투

DRAM의 1비트 저장 커패시터는 비트라인과 스토리지 노드 사이의 n⁺/p 접합에 연결되어 있습니다.

이 접합의 밴드간 터널링(BBT) 누설과 결함 준위에 의한 SRH 재결합 누설이 발생하면 커패시터의 전하가 방전됩니다.

1c/1d nm DRAM 팹에서는 이 접합 누설을 막기 위해 초미세 실리콘 에피 성장과 극저온 도핑 엔지니어링을 총동원하고 있습니다.
