목차: Ch 3.2 GAA 나노시트 및 MBCFET
Ch 3.2난이도 L5공학 정본 백서

GAA 나노시트 및 MBCFET

Gate-All-Around Nanosheet FET (GAA)

정본 핸드북 원문

4면 전면 게이트 포위로 정전기적 게이트 제어력을 극대화한 차세대 소자

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.
팩트북 열람
관련 개체:samsungtsmcintel
연계 개념:gpu

3.2 GAA Nanosheet / MBCFET 4면 게이트 포위

💡
- 기존 FinFET은 상어 지느러미 채널을 위와 양옆 3면에서만 감싼 삼각김밥입니다. 바닥면은 기판에 붙어 있어 게이트 전계가 닿지 않는 사각지대였고, 선폭이 3nm 이하로 줄어들자 그 닫히지 않은 바닥 틈으로 누설 전류가 폭포수처럼 쏟아졌습니다. - GAA(Gate-All-Around) 나노시트는 채널을 공중에 띄워 4면 전체 + 층과 층 사이의 틈새까지 게이트 금속으로 100% 빈틈없이 둘러싼 궁극의 트랜지스터입니다. - 삼성전자의 MBCFET(Multi-Bridge Channel FET) 및 인텔의 RibbonFET은 공중에 뜬 얇고 넓은 나노 리본(시트)을 수직으로 3~4층 쌓아 올린 복층 현수교 구조입니다. 설계자가 회로 특성에 맞춰 시트 폭(Wns)을 마음대로 넓히거나 좁혀 구동 전류와 전력을 자유자재로 요리할 수 있는 2nm/1.4nm 시대의 글로벌 표준입니다.

🎨 눈으로 보는 핵심 소자 구조도 (정밀 단면도 & 머메이드 다이어그램)

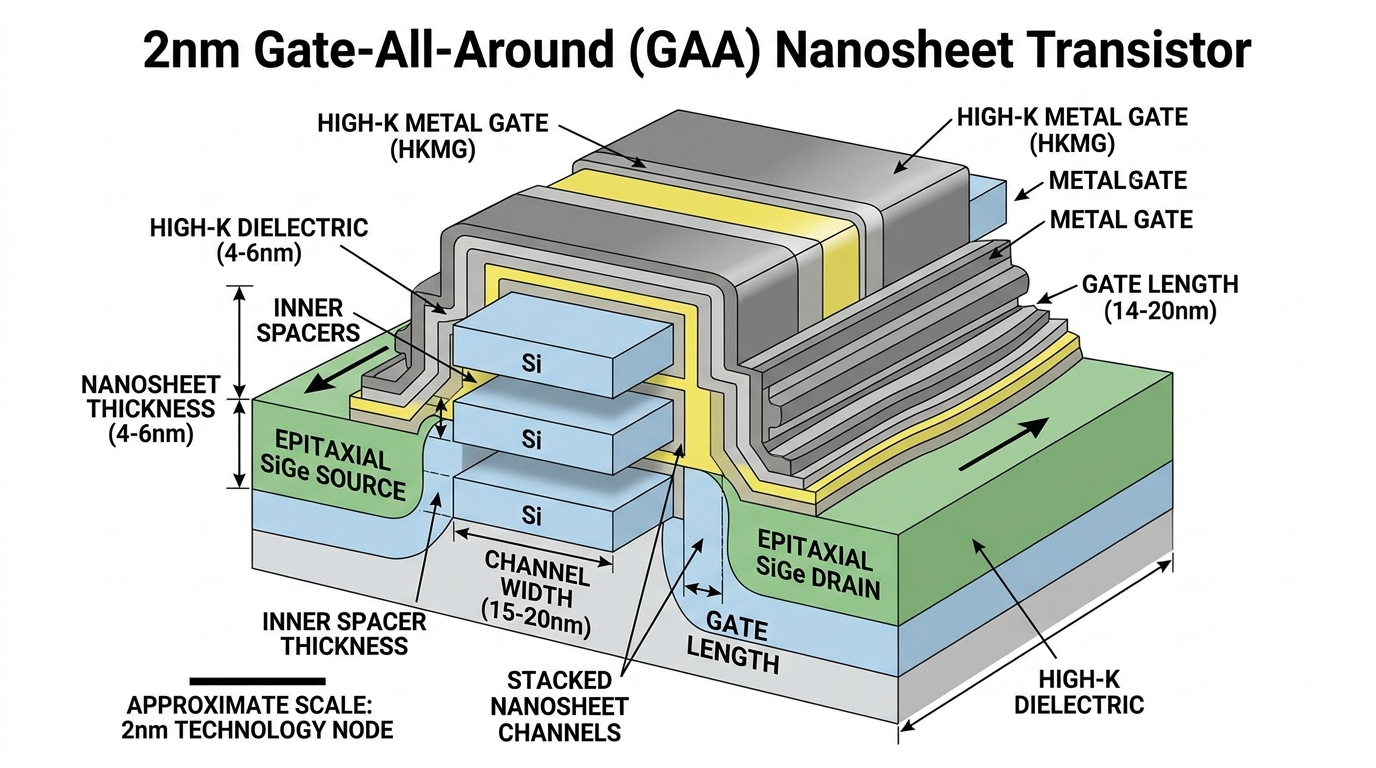

💡 [3D 공학 정밀 구조도] 2nm GAA(Gate-All-Around) 멀티 브릿지 나노시트 3D 절개 구조, 이너 스페이서 및 SiGe 에피택시

💡 [3D 공학 정밀 구조도] 2nm GAA(Gate-All-Around) 멀티 브릿지 나노시트 3D 절개 구조, 이너 스페이서 및 SiGe 에피택시

💡
💡 [3D 공학 정밀 구조도] 3단 수직 적층 실리콘 나노시트(폭 30nm, 두께 5nm), 채널 4면을 360도 포위하는 HKMG, 기생 커패시턴스 차단 저유전율 이너 스페이서 및 임베디드 소스/드레인 에피
💡
🛠️ [2026-09-22 B-Rep 3D CAD R&D 기록] OpenCASCADE / build123d 기반 3D CAD 모델링 및 GPT-5.6 Sol 소자물리 정밀 검증 보고서: vol3_2_gaa_3d_cad_rnd_log
💡
[정밀 나노 소자 아키텍처 & 공정 플로우] 3D 공학 일러스트레이션과 머메이드(Mermaid) 벡터 다이어그램, 정밀 비교 분석표로 핵심 입체 구조를 시각화합니다..

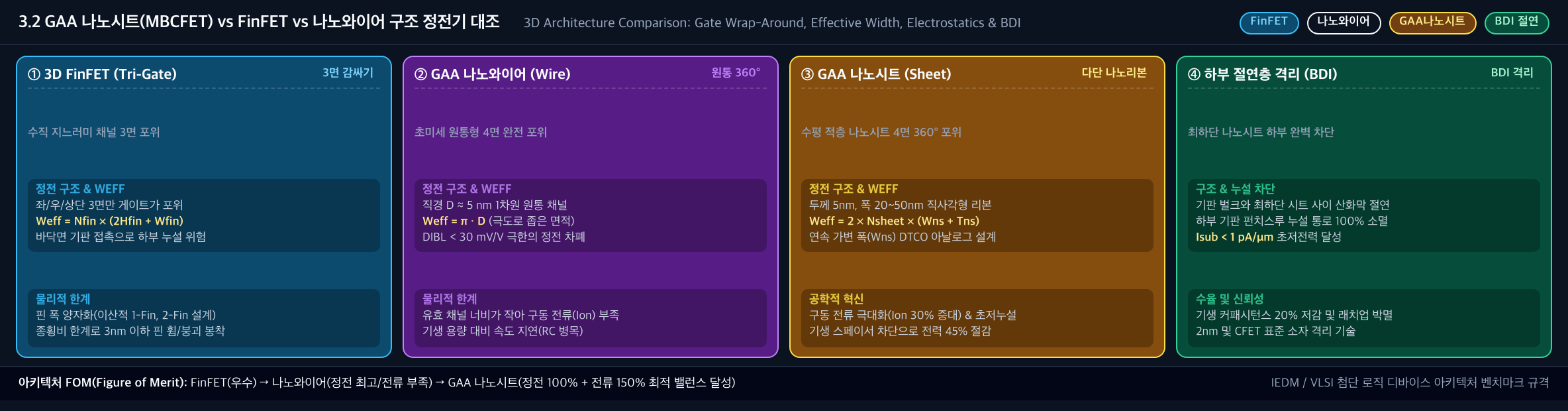

1. GAA 나노시트(MBCFET) vs FinFET vs 나노와이어 구조 정전기 대조

💡 [GAA 나노시트 vs FinFET vs 나노와이어 대조 배너] 3D FinFET(3면) vs GAA 나노와이어(원통 360°) vs GAA 나노시트(다단 리본 360°) vs BDI 하부 절연

💡 [GAA 나노시트 vs FinFET vs 나노와이어 대조 배너] 3D FinFET(3면) vs GAA 나노와이어(원통 360°) vs GAA 나노시트(다단 리본 360°) vs BDI 하부 절연

*<b>💡 [GAA 나노시트 vs FinFET vs 나노와이어 대조 배너] 정전 면수, Weff 지배 공식, DTCO 가변 폭 설계 및 BDI 누설 차단 비교</b>*

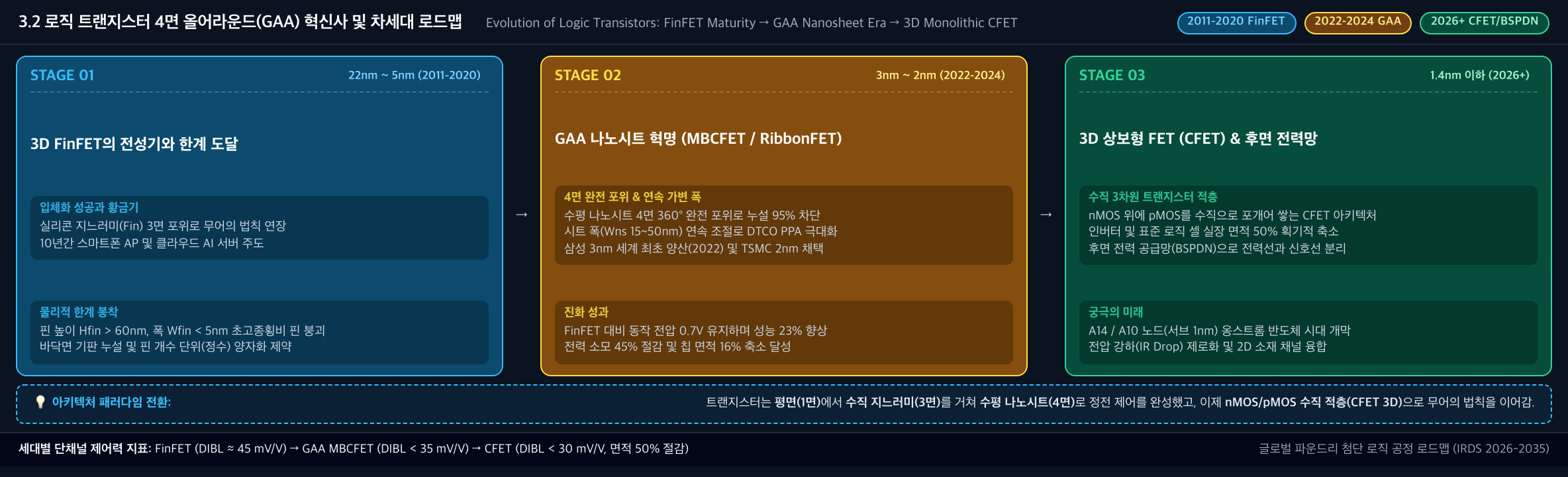

2. 로직 트랜지스터 4면 올어라운드(GAA) 혁신사 및 차세대 로드맵 (2011 ~ 2026+)

💡 [로직 트랜지스터 4면 올어라운드 혁신사 인포그래픽] 2011-2020 FinFET 전성기 → 2022-2024 GAA 나노시트 양산(MBCFET/RibbonFET) → 2026+ CFET/BSPDN

💡 [로직 트랜지스터 4면 올어라운드 혁신사 인포그래픽] 2011-2020 FinFET 전성기 → 2022-2024 GAA 나노시트 양산(MBCFET/RibbonFET) → 2026+ CFET/BSPDN

*<b>💡 [로직 트랜지스터 4면 올어라운드 혁신사 인포그래픽] 3면 지느러미에서 4면 나노시트로 정전 제어를 완성하고, 3D 수직 적층 CFET으로 면적 50%를 축소하는 로드맵</b>*

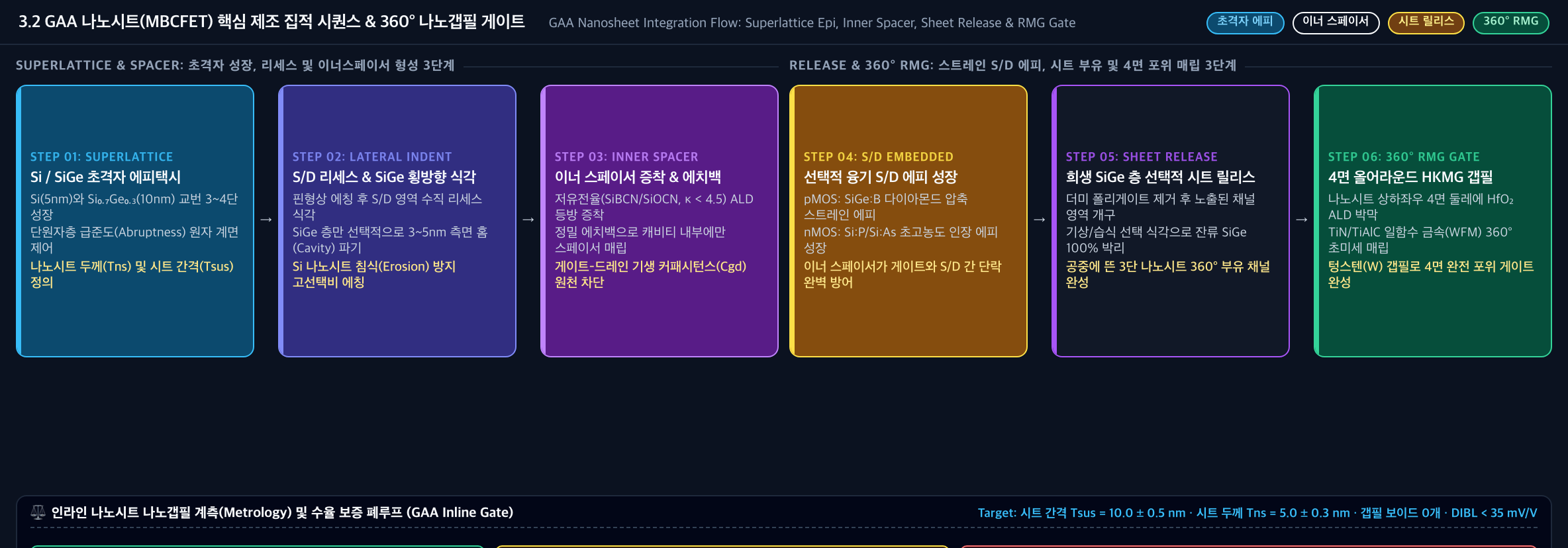

3. GAA 나노시트(MBCFET) 핵심 제조 집적 시퀀스 & 360° 나노갭필 게이트 (초격자 → 릴리스 → RMG)

💡 [GAA 나노시트 제조 집적 시퀀스 및 360° 나노갭필 게이트] Si/SiGe 초격자 에피 → 이너스페이서 → 스트레인 S/D 에피 → 시트 릴리스 → 360° RMG 갭필

💡 [GAA 나노시트 제조 집적 시퀀스 및 360° 나노갭필 게이트] Si/SiGe 초격자 에피 → 이너스페이서 → 스트레인 S/D 에피 → 시트 릴리스 → 360° RMG 갭필

*<b>💡 [GAA 나노시트 제조 집적 시퀀스 및 360° 나노갭필 게이트] Tsus = 10±0.5nm, Tns = 5.0±0.3nm, 보이드 0개, DIBL < 35mV/V 인라인 품질 보증 폐루프</b>*

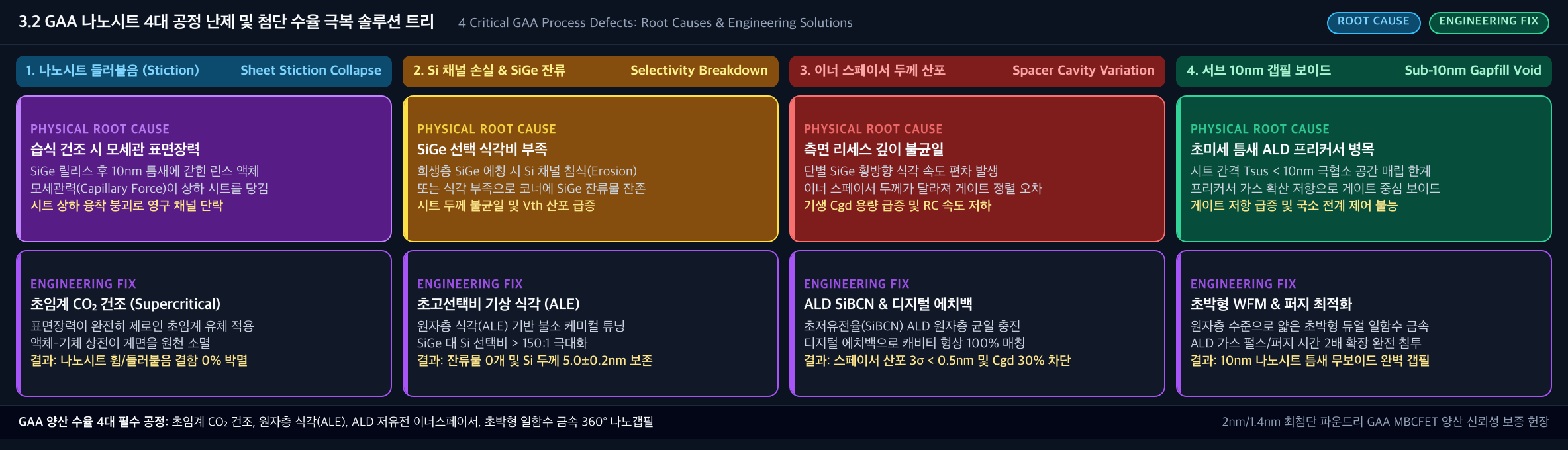

4. GAA 나노시트 4대 공정 난제 및 첨단 수율 극복 솔루션 트리

💡 [GAA 나노시트 4대 공정 난제 및 첨단 수율 극복 솔루션 트리] 나노시트 스틱션 · Si 채널 침식 및 잔류 · 이너스페이서 산포 · 서브 10nm 갭필 보이드 해결 트리

💡 [GAA 나노시트 4대 공정 난제 및 첨단 수율 극복 솔루션 트리] 나노시트 스틱션 · Si 채널 침식 및 잔류 · 이너스페이서 산포 · 서브 10nm 갭필 보이드 해결 트리

*<b>💡 [GAA 나노시트 4대 공정 난제 및 첨단 수율 극복 솔루션 트리] 초임계 CO2 건조, 원자층 식각(ALE), ALD SiBCN 디지털 에치백, 초박형 WFM 360° 침투 해결 트리</b>*

🔍 왜 필요한가? — FinFET의 3대 물리적 한계 봉착

1. 핀 종횡비(Aspect Ratio)의 기계적 한계 (Fin Bending)

FinFET은 전류를 늘리려면 지느러미(Fin)의 높이(Hfin)를 높여야 합니다:

14nm에서 35 nm이던 핀 높이는 3nm에서 60 nm 이상으로 치솟았습니다.

반면 단채널 효과를 막기 위한 핀 폭(Wfin)은 5~ 6 nm 이하로 극단적으로 얇아졌습니다.

종횡비가 10:1을 초과하면서, 세정 건조 시 모세관력이나 증착 응력으로 인해 핀이 국수 가닥처럼 휘거나 쓰러지는 물리적 붕괴(Fin Collapse)가 발생했습니다.

2. 채널 폭(Weff)의 이산적 양자화(Quantization) 제약

FinFET의 유효 채널 폭은 핀의 개수로만 조절할 수 있습니다:

💡
📐 Weff ≈ N_fin × (2 Hfin + Wfin)

설계자는 핀 1개(1-Fin), 핀 2개(2-Fin), 핀 3개(3-Fin) 단위로만 트랜지스터 크기를 선택할 수 있습니다.

만약 1.5개 분량의 전류만 필요한 로직 회로라도 무조건 핀 2개를 써야 하므로, 불필요한 면적 낭비와 기생 커패시턴스 증가로 전력 효율이 악화되었습니다.

3. GAA 나노시트의 설계 자유도 (Continuous Wns)

GAA 나노시트는 리소그래피 마스크 단계에서 시트의 폭(Wns)을 15 nm부터 60 nm까지 아날로그 방식으로 자유롭게 조절할 수 있습니다.

고속 연산이 필요한 CPU ALU 코어: 넓은 폭(Wns = 50 nm)을 적용하여 대전류 구동.

극저전력이 중요한 SRAM 및 슬립 블록: 좁은 폭(Wns = 20 nm)을 적용하여 누설 차단.

이 독보적인 DTCO(Design-Technology Co-Optimization) 설계 유연성이 GAA의 최대 무기입니다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

GAA 나노시트는 4면 완전 포위 정전 차폐, 연속 가변 유효 폭, 그리고 RC 스위칭 FOM을 극대화한 궁극의 로직 아키텍처다.

[수식 1] GAA 나노시트 유효 채널 폭 완전 방정식

수직으로 적층된 N개의 나노시트가 제공하는 총 유효 구동 폭:

💡
📐 Weff = Nsheet × 2(Wns + T_si)

Wns: 나노시트 너비 (15~ 50 nm 가변 설계), T_si: 시트 두께 (5 nm)

FinFET의 이산적 핀 수(N=1, 2, 3) 제약을 벗어나, 설계자가 시트 너비 Wns를 아날로그처럼 연속적으로 조절하여 전류와 전력을 최적화(DTCO)

직관적 비유 (원하는 대로 넓히는 4단 광폭 현수교):

정해진 레일 폭만 써야 했던 기차선로(FinFET)와 달리, 설계자가 트래픽에 맞춰 4차선, 8차선으로 다리 상판 너비(Wns)를 자유자재로 늘려 차량 통행량(전류)을 2배로 늘릴 수 있는 복층 고속도로입니다.

[수식 2] 4면 완전 포위 자연 스케일링 길이 (GAA Natural Length)

채널 4면 전체를 게이트 금속이 완벽히 감쌌을 때의 정전 제어 지표:

💡
📐 λ_GAA = √[ (ε_si / (4 · ε_ox)) · T_si · tox ]

분모에 완전 포위를 뜻하는 계수 4가 적용되어, 현존하는 소자 구조 중 가장 짧은 자연 차폐 길이를 달성하여 1 nm 노드까지 단채널 효과를 원천 봉쇄

직관적 비유 (네 손가락으로 꽉 쥔 빨대):

빨대를 위아래 양옆 4면에서 빈틈없이 감싸 쥐어짜면, 내부 압력이 아무리 높아도 국물(누설 전류)이 단 한 방울도 새지 않는 완전 봉쇄 상태를 만듭니다.

[수식 3] 고속 스위칭 성능 지수 (Dynamic Switching Figure of Merit)

인버터 링오실레이터 지연 시간을 결정짓는 구동 전류 대 기생 커패시턴스 비율:

💡
📐 FOM = (I_eff / C_eff) · VDD

나노시트 사이의 좁은 틈새로 인해 내부 스페이서(Inner Spacer) 영역의 기생 용량(C_eff)이 급증하므로, 저유전율(Low-k) SiBCN 스페이서를 적용해 FOM을 극대화하는 것이 핵심 경쟁력

직관적 비유 (엔진 마력 대 차량 중량비):

스포츠카의 가속력은 엔진 마력(I_eff)이 클수록, 차체 무게(C_eff)가 가벼울수록 폭발적입니다. 나노시트의 전류를 키우면서 틈새 기생 무게추(커패시턴스)를 덜어내는 것이 나노 스피드 경쟁의 본체입니다.

⚙️ 심층 공정 메커니즘: 3대 핵심 난제와 해법

1. Si/SiGe 초격자 에피택시와 임계 두께 제어

GAA 제조의 출발점은 실리콘(Si)과 실리콘 게르마늄(Si_0.7Ge_0.3)을 교대로 한 층씩 쌓아 올리는 초격자 에피택시 공정입니다.

실리콘과 게르마늄은 격자 상수가 약 4.2% 다릅니다.

SiGe 층이 너무 두꺼워지면 격자 불일치 스트레스를 이기지 못하고 전위 결함(Misfit Dislocation)이 터져 소자가 파괴됩니다.

원자층 증착 제어를 통해 SiGe 희생층 두께는 게이트 메탈이 들어갈 최소 간격인 8~ 10 nm, Si 채널층 두께는 양자역학적 최적 두께인 5~ 6 nm로 극한의 균일도를 유지해야 합니다.

2. 선택적 시트 릴리스(Sheet Release) 화학 식각

더미 게이트를 제거한 뒤, 채널 사이에 샌드위치처럼 끼어 있는 SiGe 층만 쏙 녹여내어 순수 Si 나노시트를 공중에 띄우는 공정입니다.

선택비 요구조건: Si는 단 0.1nm도 깎이지 않고 오직 SiGe만 제거되어야 하므로, SiGe : Si 선택비가 150:1 이상이어야 합니다.

불산, 과산화수소, 초산 혼합액을 이용한 고선택비 습식 식각 또는 기체상 가스 에칭(Dry Gas Etch)을 적용합니다.

3. 바닥 기생 트랜지스터 차단 (BDI: Bottom Dielectric Isolation)

적층된 나노시트 3장 아래의 벌크 실리콘 기판은 여전히 게이트가 감싸지 못하는 영역입니다.

드레인에 전압이 걸릴 때 기판 바닥으로 전류가 우회하여 새어나가는 서브스트레이트 펀치스루(Substrate Punch-through)가 발생합니다.

BDI 기술: 최하단 SiGe 층 아래에 특수 산화막/질화막 절연벽(BDI)을 선제적으로 매립하여 기판 바닥 누설을 원천 차단함으로써 차단 전류(Ioff)를 50% 이상 절감합니다.

📊 3D FinFET vs GAA Nanosheet 기술 스펙 비교

비교 항목3D FinFET (TSMC N3B / 인텔 4)GAA Nanosheet (삼성 3GAE / TSMC N2)차세대 모놀리식 CFET (미래 1nm)
게이트 포위 형태3면 포위 (Tri-Gate)4면 완전 포위 (All-Around)4면 포위 (nFET 위에 pFET 복층 적층)
서브스레숄드 기울기 (SS)68 ~ 75 mV/dec62 ~ 65 mV/dec (이론적 극한 근접)60 ~ 63 mV/dec
DIBL 수치45 ~ 60 mV/V< 30 mV/V (우수한 장벽 통제)< 25 mV/V
채널 폭 조절성이산적 (Discretized by Fin pitch)연속적 (Continuous Wns: 15~ 60 nm)연속적 + 초고집적 복층 배치
동일 면적당 구동전류(Ion)기준 (1.0x)1.25x ~ 1.35x 증가2.0x ~ 2.2x 폭증
작동 전원 전압 (VDD)0.75 ~ 0.80 V0.65 ~ 0.70 V (저전력화)0.55 ~ 0.60 V
바닥 누설 차단 기술펀치스루 스톱퍼(PTS) 고농도 도핑BDI (바닥 유전체 절연막) 도입완벽 절연층 분리

🏢 글로벌 파운드리 3사의 GAA 양산 경쟁 구도

1. 삼성전자 파운드리: 세계 최초 3nm GAA(MBCFET) 상용화

2022년 6월 세계 최초 3nm GAA 양산 발표 (SF3E / SF3).

독자적인 MBCFET (Multi-Bridge Channel FET) 상표권 보유. 나노시트 폭을 가변 조절하는 독보적 설계 라이브러리를 구축하여 2세대 3nm(SF3) 및 2nm(SF2)로 확장 중.

2. TSMC: 2nm(N2)부터 GAA 전면 전환

3nm(N3B, N3E)까지는 기존 FinFET의 성숙도를 활용하여 애플, 엔비디아 물량을 독식.

2025년 N2 공정부터 GAA 나노시트를 공식 도입하며, 성능 향상 버전인 N2P(전면 배선 유지)를 거쳐 후면 전력 공급망(SPR: Super Power Rail)은 A16 노드(2026 H2 양산 목표)에 공식 융합하여 초격차 수성을 노림.

3. 인텔 파운드리(IFS): RibbonFET & PowerVia 18A (20A 취소 → 18A 직행)

4단 적층 나노시트인 RibbonFET 개발.

웨이퍼 뒷면으로 전력선을 빼내는 PowerVia(BSPDN)를 업계 최초로 양산 적용하여 2024~2025년 18A 공정으로 파운드리 대역전을 선언.
