미세 누설 전류 메커니즘 (GIDL / 터널링)
Nanometer Leakage Mechanisms (GIDL & Tunneling)
게이트 유기 드레인 누설(GIDL) 및 원자 두께 산화막 양자 터널링
2.4 나노미터 미세 누설 전류 메커니즘 — “댐이 얇아질수록 물이 새는 5가지 균열”
🎨 눈으로 보는 핵심 소자 구조도 (정밀 단면도 & 머메이드 다이어그램)

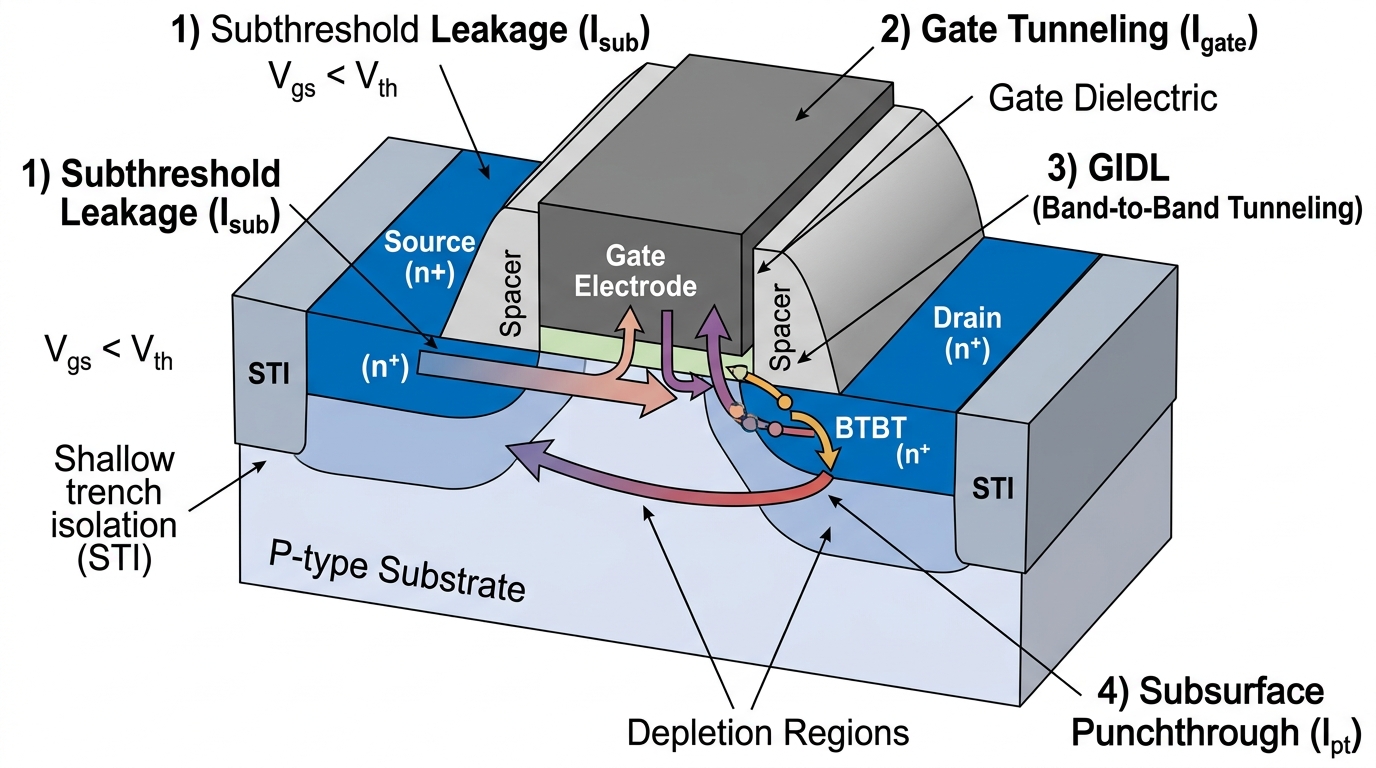

💡 [3D 공학 정밀 구조도] 나노 스케일 트랜지스터 4대 누설전류 메커니즘: 부문턱(Isub), 게이트 터널링, GIDL 및 펀치스루
1. 트랜지스터 수직/수평 단면에서 본 5대 누설 고속도로
| 트랜지스터 5대 누설전류 경로 | 물리적 발생 메커니즘 | 소자 바이어스 조건 | 팹 핵심 엔지니어링 대책 |
|---|---|---|---|
| ① 게이트 산화막 누설 (I_gate) | 절연막 두께가 1 nm 이하로 얇아져 전자가 산화막을 양자 터널링 통과 | Vgs 인가 시 상시 발생 | 물리적 두께를 키우는 HKMG(고유전율 HfO₂) 도입 |
| ② 서브문턱 누설 (I_sub) | Vgs < Vth 차단 상태에서 열적 확산에 의해 소스에서 드레인으로 넘어가는 전류 | 오프 상태 (Vgs = 0V, Vds = Vdd) | 채널 정전 제어력 극대화 (GAA 4면 나노시트 구조) |
| ③ 게이트 유도 드레인 누설 (I_GIDL) | 게이트와 드레인 오버랩 영역의 초고전계로 인한 밴드 간 양자 터널링(BTBT) | 게이트 오프, 드레인 고전압 (V_gd ≈ -Vdd) | 소스/드레인 연장부(LDD) 도핑 경사 완화 및 게이트 오프셋 스페이서 |
| ④ 역방향 접합 누설 (I_junc) | 드레인-기판 간 p-n 역방향 바이어스 공핍층 내부 결함에 의한 SRH 생성 누설 | 드레인 고전압 (V_db = Vdd) | 에피택시 계면 결함 세정 및 중수소(D₂) 어닐링 결함 치유 |
| ⑤ 펀치스루 누설 (I_punch) | 드레인 공핍층과 소스 공핍층이 기판 깊은 곳에서 맞닿아 채널 하부로 전류 누설 | 드레인 전압 상승 시 심화 | 하부 누설을 차단하는 펀치스루 스톱퍼(PTS) 및 SOI / GAA 완전 절연 |
2. 세대별 누설 차단 아키텍처 진화 (평면 vs FinFET vs GAA)
| 트랜지스터 아키텍처 | 게이트 정전 채널 제어 구조 | 단채널 누설 억제력 (SCE 제어) | 양산 노드 및 역사적 의의 |
|---|---|---|---|
| 평면 벌크 MOSFET (Planar Bulk) | 상부 1면 제어 (하부 기판으로 누설 경로 방치) | 단채널 효과 극도로 취약 (Lg < 28 nm에서 한계 봉착) | 90 nm ~ 28 nm (반도체 미세화의 황금기) |
| 핀펫 (FinFET 3D) | 채널 핀(Fin)의 좌/우/상부 3면 감싸기 입체 제어 | 채널 깊은 곳의 펀치스루 차단, 누설전류 1/10 수준 격감 | 16 nm ~ 5 nm (모바일/서버 혁신 견인) |
| GAA 나노시트 (MBCFET) | 적층된 나노시트를 게이트가 4면 완전 포위(All-Around) | 게이트가 채널 전하를 100% 지배, 누설전류 원천 봉쇄 | 3 nm ~ 2 nm 현재 최첨단 주력 양산 표준 |
3. 미세 누설전류 4대 주범 물리 메커니즘 대조 (4 Primary Leakage Regimes)

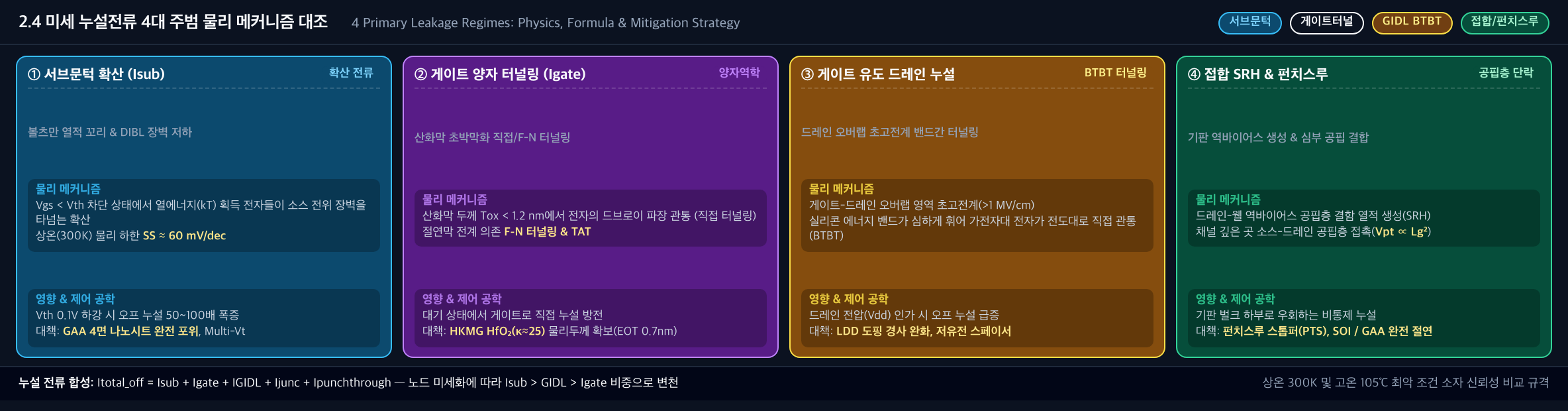

💡 [미세 누설전류 4대 주범 물리 메커니즘 대조 배너] 서브문턱 확산(Isub) vs 게이트 양자 터널링(Igate) vs GIDL 밴드간 터널링 vs 접합 SRH & 펀치스루
*<b>💡 [미세 누설전류 4대 주범 물리 메커니즘 대조 배너] 물리 메커니즘, 수식 의존성, 소자 열화 영향 및 공학적 해결책 비교 분석</b>*
4. 누설전류 차단을 위한 반도체 아키텍처 혁신사 (Planar → FinFET → GAA → CFET)

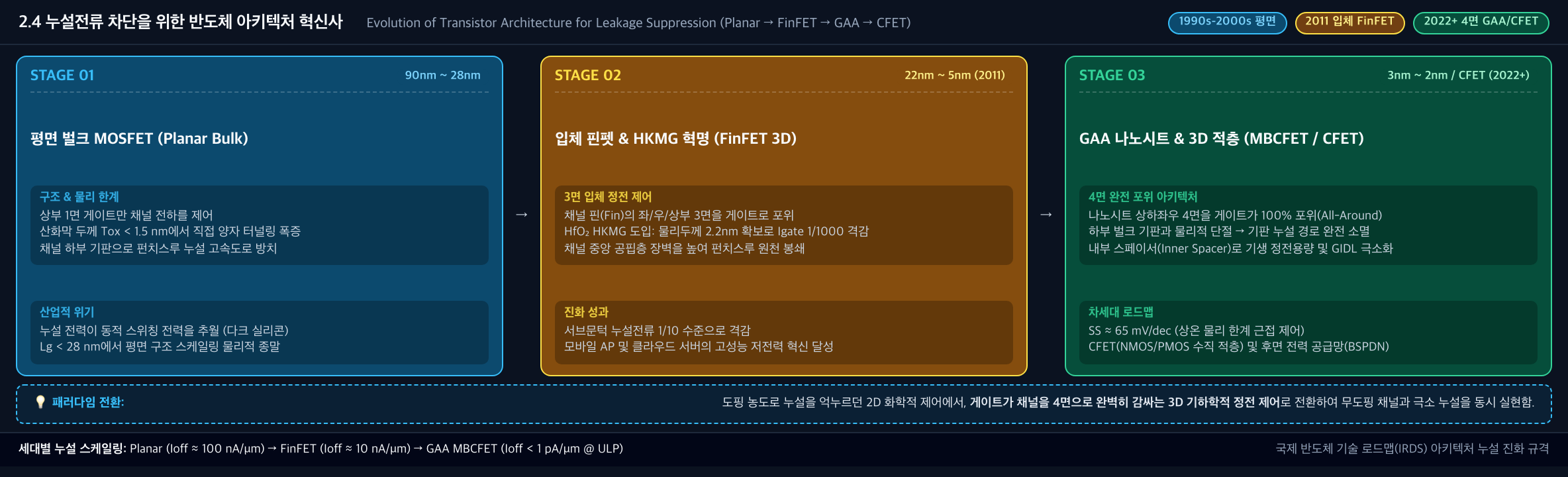

💡 [누설전류 차단 아키텍처 혁신사 인포그래픽] 1990s-2000s 평면 벌크 1면 제어 한계 → 2011 FinFET 3면 포위 및 HKMG 혁명 → 2022+ GAA 4면 올어라운드 및 CFET 3D 적층
*<b>💡 [누설전류 차단 아키텍처 혁신사 인포그래픽] 도핑 농도에 의존하던 2D 평면의 물리적 한계를 3D 입체 기하학적 정전 포위로 돌파한 트랜지스터 진화사</b>*
5. 나노미터 트랜지스터 누설 억제 종합 설계 플로우 & PPA 정합 폐루프

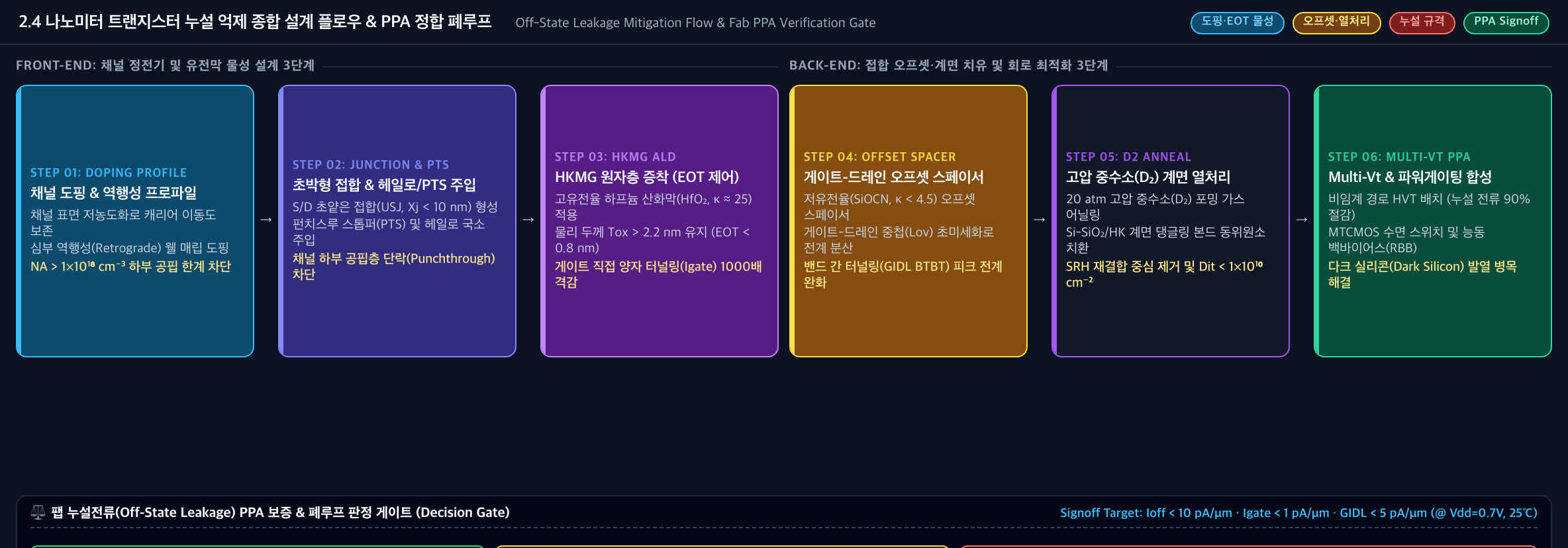

💡 [누설 억제 종합 설계 플로우 & PPA 정합 폐루프] 채널 역행성 도핑 → 초박형 접합 및 PTS 주입 → HKMG ALD → 오프셋 스페이서 → D2 고압 열처리 → Multi-Vt PPA
*<b>💡 [누설 억제 종합 설계 플로우 & PPA 정합 폐루프] Ioff < 10 pA/μm, Igate < 1 pA/μm, GIDL < 5 pA/μm (@ Vdd=0.7V) 파운드리 수율 보증 폐루프 게이트</b>*
6. 4대 누설전류 이상 발생 원인 및 물리적 공학 해결 트리

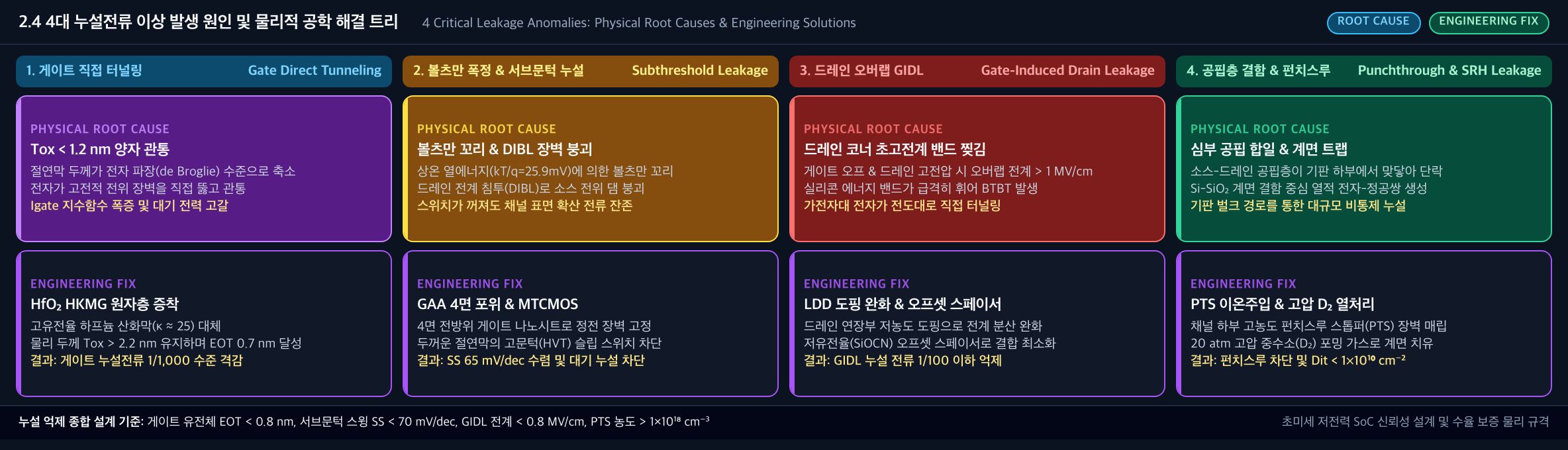

💡 [4대 누설전류 이상 및 물리적 공학 해결 트리] 게이트 직접 양자 터널링 · 볼츠만 폭정 Isub · 드레인 오버랩 GIDL · 심부 공핍 펀치스루 극복 트리
*<b>💡 [4대 누설전류 이상 및 물리적 공학 해결 트리] 근본 물리 원인(Root Cause)과 공학적 대책(Engineering Fix) 1:1 매핑 해결 트리</b>*
🔍 왜 필요한가? — 데나드 스케일링이 벽에 부딪힌 근본 이유
1. 90nm 산화막의 물리적 사망: 게이트 양자 터널링 폭증
90nm 이전까지 게이트 산화막은 순수한 이산화규소(SiO₂)였습니다. 트랜지스터를 작게 만들수록 산화막도 얇아져 tox ≈ 1.2 nm (원자 4~5개 층)에 도달했습니다.
전자의 드브로이 파장 수준으로 얇아지자, 전자가 고전적 절연 장벽을 무시하고 직접 관통하는 직접 양자 터널링(Direct Quantum Tunneling)이 발생했습니다:
게이트 누설 전류 밀도가 1 A/cm² 이상으로 폭등하여 칩을 켜기만 해도 배터리가 광속 방전되고 화재 수준의 발열이 발생했습니다.
해결책: 유전상수가 높은 하프늄 산화막(HfO₂, kappa ≈ 20~ 25)을 도입하는 HKMG 혁명으로 물리적 두께는 2 nm로 두껍게 유지하면서도 전기적 용량(EOT ≈ 0.8 nm)을 확보하여 게이트 누설을 100배 이상(Intel 45nm 보고: NMOS >25×, PMOS >1000×) 격감시켰습니다.
2. 볼츠만 폭정(Boltzmann Tyranny)과 다크 실리콘(Dark Silicon)
스위치를 껐을 때(Vgs = 0 V) 흐르는 서브스레시홀드 누설 전류(I_sub)는 열역학적 볼츠만 분포 때문에 결코 0이 될 수 없습니다.
상온(300 K)에서 전류를 10배 줄이기 위해 필요한 최소 게이트 전압은 물리적으로 60 mV입니다:
문턱전압(Vth)을 0.2 V 이하로 낮출 수 없게 되자, 칩 전체의 누설 전력(Static Leakage Power)이 동작 전력(Dynamic Power)을 추월했습니다.
칩의 모든 트랜지스터를 동시에 켜면 칩이 녹아버리기 때문에 칩의 70% 이상을 항상 꺼두어야 하는 다크 실리콘(Dark Silicon) 문제가 현대 초거대 AI 가속기 설계의 최대 병목이 되었습니다.
📐 이론을 지탱하는 3대 수식과 직관적 물리
나노 MOSFET의 정적 누설은 열역학적 서브문턱 확산, 양자역학적 터널링, 그리고 고전계 밴드 간 천이의 3각 파괴력이다.
[수식 1] 서브문턱 확산 누설 전류 (Subthreshold Leakage)
게이트 전압이 문턱전압 이하(V_GS < Vth)로 꺼져 있을 때 소스에서 드레인으로 새어 나가는 확산 전류:
문턱전압 Vth를 0.1 V 낮추면 동작 속도는 빨라지지만 대기 상태 누설 전류는 지수함수적으로 10배~100배 폭증하는 속도-전력 딜레마
직관적 비유 (댐 수문 밑으로 스며 나오는 모래 물):
수문(Vth)을 닫아놓았지만 댐 바닥의 모래 틈을 통해 압력 차이로 물이 쫄쫄 새어 나가는 현상입니다. 칩이 아무런 계산을 하지 않고 대기 상태로 있어도 스마트폰 배터리가 닳아 없어지는 주범입니다.
[수식 2] 게이트 산화막 양자 직접 터널링 및 FN 누설 (Quantum Tunneling Leakage)
절연막 두께가 2 nm 이하로 얇아졌을 때 전자가 파동 함수로 절연 장벽을 그대로 관통하는 누설 전류 밀도:
산화막 두께 tox가 0.1 nm만 얇아져도 직접 터널링 누설이 10배씩 치솟아, 전통적 SiO₂ 대신 유전율이 높은 두꺼운 High-k(HfO₂) 유전체 도입 강제
직관적 비유 (유령의 벽 통과):
고전 물리학에서는 공을 벽에 던지면 튕겨 나오지만, 두께가 원자 몇 겹(나노 박막)으로 얇아지면 양자역학적 도깨비처럼 전자가 벽을 온몸으로 뚫고 반대편 게이트 전극으로 빠져나가 버립니다.
[수식 3] 게이트 유도 드레인 누설 (Band-to-Band GIDL Leakage)
드레인과 오버랩된 게이트 영역에 강한 역전계가 걸릴 때 가전자대 전자가 전도대로 직접 터널링하는 전류:
고전압이 걸린 드레인 끝단에서 밴드가 극단적으로 휘어져 가전자대의 전자가 빈 전도대로 뚫고 들어가 기판으로 누설 전류를 뿜어냄
직관적 비유 (지하 절벽에서의 다이렉트 점프):
전압이 너무 가파르게 걸려 에너지 밴드의 계단이 낭떠러지처럼 직각으로 꺾이면, 지하 1층(가전자대)에 얌전히 갇혀 있던 전자가 벽을 뚫고 지상 1층(전도대)으로 순간이동해 탈출하는 현상입니다.
⚙️ 심층 물리 직관: 수식이 폭로하는 스마트폰 배터리 누설의 진실
1. 문턱전압 60mV와 배터리 수명의 10배 법칙 (I_sub)
서브스레시홀드 누설 공식의 핵심 결론은 아주 단순합니다:
상온에서 이상적인 스위칭 기울기 S ≈ 65 mV/dec 일 때, 트랜지스터 문턱전압(Vth)을 고작 65 mV 낮추면 꺼진 상태에서의 누설 전류는 정확히 10배 폭증합니다.
스마트폰을 주머니에 넣고 화면을 꺼두었을 때 배터리가 닳는 현상의 80%가 바로 이 I_sub 때문입니다. 칩 설계 엔지니어들은 화면이 꺼지면 즉시 파워 게이팅(Power Gating) 스위치를 내려 미사용 블록의 전원을 물리적으로 차단합니다.
2. 게이트 직접 터널링(I_gate)과 인텔 45nm HKMG 혁명
직접 터널링 공식에 따르면, 절연막 두께 tox가 원자 한 층(0.1 nm)만 얇아져도 전자가 양자역학적 파동으로 장벽을 뚫고 탈출하는 누설 전류가 10배씩 기하급수적으로 폭발합니다.
2000년대 중반 65nm 노드에 도달했을 때, 기존 SiO₂ 산화막 두께는 불과 1.2 nm(원자 4~5개 층)에 도달하여 트랜지스터를 켜지도 않았는데 게이트로 전기가 폭포수처럼 새어나갔습니다.
2007년 인텔이 세계 최초로 도입한 하이-k 메탈게이트(HKMG)는 물리적 두께는 2 nm 이상으로 두껍게 유지하면서도, 유전율이 5배 높은 하프늄(HfO₂, kappa ≈ 20)을 채택하여 정전 용량은 그대로 유지하고 터널링 누설 전류를 100배 이상 격감시킨 반도체 역사상 최대의 물리적 혁신이었습니다.
플래시 메모리의 터널 절연막 프로그래밍 및 고전압 I/O 파괴의 주 메커니즘입니다.
3. 게이트 유도 드레인 누설 (GIDL: Gate-Induced Drain Leakage)
게이트와 고전위 드레인(Vds = Vdd)이 겹치는 오버랩 영역에 발생하는 수직 강전계로 인해, 드레인 실리콘 표면의 밴드가 급격히 휘어 가전자대 전자가 전도대로 직접 터널링하는 밴드간 터널링(BTBT) 현상:
Vgs ≤ 0 V (스위치 오프) 상태에서 Vds가 높아질수록 mathcalE_s가 급증하여 드레인에서 기판 쪽으로 거대한 역방향 전류가 누출됩니다. FinFET의 뾰족한 핀 상단 코너에서 전계 집중으로 극심하게 발생합니다.
4. 역방향 접합 누설 전류 (I_rev)
드레인/기판 간 역방향 PN 접합에서 발생하는 확산 및 열 생성 전류:
상온에서는 공핍층 내부 결함 준위(Deep Level Traps)에 의한 SRH 열 생성 전류(J_gen ∝ n_i)가 지배적이며, 온도가 100^°C를 넘어서면 진성 캐리어 제곱 확산 전류(J_diff ∝ n_i²)가 폭발하여 DRAM 셀 커패시터의 전하를 수 밀리초 만에 방전시킵니다.
⚙️ 팹 단위에서 5대 누설을 차단하는 실제 나노 공정
| 공정 엔지니어링 | 누설 차단 물리 메커니즘 | 팹 투입 장비 및 공정 레시피 |
|---|---|---|
| High-k / Metal Gate (RMG 공정) | 물리적 두께(t_phys ≈ 1.8 nm)로 직접 터널링을 차단하면서 EOT < 0.8 nm 확보 | ASM / TEL ALD. HfO₂, TiN/TiAlC WFM. 고온 S/D 형성 후 더미 게이트를 제거하고 삽입하는 Gate-Last 방식 |
| GAA 내부 스페이서 (Inner Spacer) | 게이트와 S/D 에피 사이를 저유전율 유전체로 이격시켜 기생 정전용량(C_gd) 및 드레인 모서리 전계(mathcalE_s)를 완화하여 GIDL 차단 | Lam Research ALE / TEL. SiGe 선택적 등방성 나노 식각 후 ALD SiBCN (kappa ≈ 4.0~ 4.5) 정밀 매립 |
| 핀 탑 코너 라운딩 (Fin Corner Rounding) | Fin 상단의 뾰족한 모서리를 둥글게 다듬어 모서리 전계 집중 및 국소 Vth 저하(코너 트랜지스터 기생 도통) 원천 제거 | TEL / SCREEN 습식 수소 어닐링. 800~ 850^°C 고순도 H₂ 분위기 열처리로 실리콘 표면 원자 재배열 유도 |
| 초고순도 라인 및 중금속 게터링 | 실리콘 벌크 내 Fe, Cu, Ni 불순물 농도를 10⁹ atoms/cm² 이하로 통제하여 SRH 암전류 및 DRAM 접합 누설 억제 | AMAT / Kokusai 퍼니스. 웨이퍼 후면 다결정 실리콘 트랩층 형성 및 유도결합 질량분석기(VPD-ICPMS) 상시 검사 |
⚠️ 나노 한계 결함 및 현장 해결책
1. SILC (Stress-Induced Leakage Current)에 의한 게이트 파괴:
트랜지스터가 장시간 동작하면 게이트 절연막 내부의 약한 결합이 깨지면서 중성 전자 트랩(Neutral Electron Trap)이 생성됨.
트랩들이 일렬로 연결되는 통로(Percolation Path)가 형성되면 전자가 징검다리를 건너듯 관통하는 트랩 보조 터널링(TAT)이 발생하여 게이트 누설이 수백 배로 폭증함.
해결책: ALD HfO₂ 증착 직후 원격 질소 플라즈마 질화(DPN)를 거쳐 산소 공공을 질소 원자로 단단히 메워 트랩 생성을 억제.
2. 다중 문턱전압(Multi-Vt) 공정 편차에 의한 수율 붕괴:
하나의 칩 안에 초고속(ULVT), 표준(SVT), 초저누설(HVT) 소자를 동시에 구현하기 위해 일함수 금속(TiN, TiAlC)의 두께를 Å 단위로 다르게 적층함.
금속 두께가 0.2 nm만 어긋나도 Vth가 30 mV 변동하여 HVT 블록의 누설 전류가 스펙의 3배를 초과, 스마트폰 대기 전류 검사(WAT)에서 웨이퍼 전량 불량 판정.
해결책: 나노 스케일 ALD 다이폴 캡핑(La₂O₃, Al₂O₃)을 도입하여 금속 두께 대신 원자층 전하 편극으로 Vth를 정밀 디지털 제어.
📊 세대별 지배적 누설 메커니즘 및 지표 비교
| 공정 세대 | 90nm 평면 Bulk | 28nm 평면 HKMG | 14nm FinFET | 2nm GAA (MBCFET) |
|---|---|---|---|---|
| 지배적 누설 요인 | 게이트 직접 터널링 (I_gate) | 서브스레시홀드 (I_sub) & DIBL | 코너 GIDL & 핀 바닥 누설 | 기생 내부 스페이서 및 접촉 누설 |
| 게이트 누설 밀도 (J_g) | >1.0 A/cm² (재앙 수준) | <10⁻³ A/cm² (HKMG 해결) | <10⁻⁴ A/cm² | <10⁻⁵ A/cm² (초저누설) |
| 서브스레시홀드 스윙 (S) | 90~ 110 mV/dec | 95~ 115 mV/dec | 70~ 78 mV/dec | 64~ 68 mV/dec (이상치 근접) |
| 단위 면적당 오프 누설 (Ioff) | 10~ 100 nA/μ m | 10~ 50 nA/μ m | 1~ 5 nA/μ m | < 0.1~ 0.5 nA/μ m |
| 전원 전압 (Vdd) | 1.2 V | 0.9~ 1.0 V | 0.75~ 0.8 V | 0.65~ 0.7 V |
| 설계 회로 차단 기법 | 단순 클럭 게이팅 | 다중 Vth 라이브러리 | MTCMOS 파워 게이팅 | 초미세 파워 게이팅 + BSPDN 분리 |
🏢 글로벌 파운드리 생태계의 누설 제어 경쟁
TSMC: N3E 및 N2 공정에서 모바일 AP의 극저전력 대기 시간을 확보하기 위해 5가지 Vth 라이브러리(eLVT, LVT, SVT, HVT, uHVT)를 제공하며, SRAM 어레이 주변에 전용 바디 바이어스 제어 회로를 집적하여 대기 전력을 40% 이상 절감.
삼성전자 파운드리: 세계 최초 3nm GAA 공정에서 시트 두께와 내부 스페이서(Low-k SiOCN)의 정밀 공차 관리를 통해 드레인 유도 밴드간 터널링(GIDL)을 핀펫 대비 50% 이상 억제, 갤럭시 스마트폰의 올웨이즈온(AOD) 배터리 효율 극대화.
인텔 파운드리 (IFS): Intel 18A 공정에 RibbonFET과 함께 업계 최초로 후면 전력 공급망(PowerVia)을 양산화하여, 전면 신호선과 후면 파워선을 물리적으로 분리함으로써 누설 전류와 기생 저항의 상호 간섭 루프를 원천 분리.
💡 한 줄 요약: 엔지니어링 핵심 고정
나노미터 누설 전류는 단 하나의 원인이 아니라 양자 터널링(I_gate), 열방출 볼츠만 꼬리(I_sub), 밴드간 탈출(I_GIDL), 기판 단락(I_PT)의 5중 복합 합산이며, 현대 반도체는 이를 하이-k 유전체, 4면 포위 GAA 나노시트, 다중 Vth 회로 기법으로 봉쇄하는 정밀 공학의 결정체입니다.
