문턱전압(Vth) 및 헤일로 도핑 엔지니어링
Threshold Voltage (Vth) & Halo Doping Engineering
일함수 차이, 기판 바이어스 효과 및 문턱전압 롤오프 방어
2.2 문턱전압(Vth) 물성 및 도핑 엔지니어링
🎨 눈으로 보는 구조: 평면 MOSFET에서 GAA까지 문지기의 진화

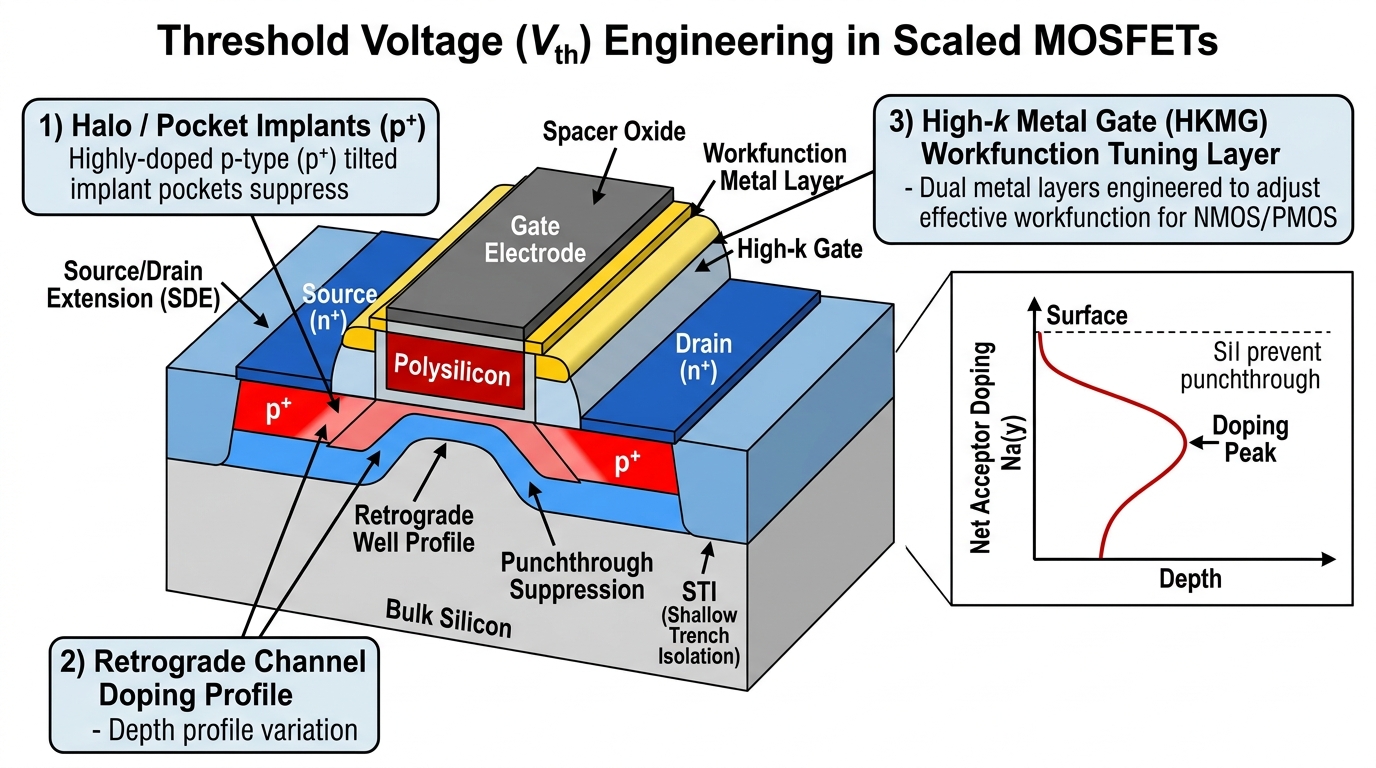

💡 [3D 공학 정밀 구조도] 미세 MOSFET 문턱전압(Vth) 엔지니어링: 헤일로/포켓(Halo) 이온주입, 역행성 웰 및 HKMG 일함수 제어
1. 4대 Multi-Vt 플레이버 대조: eLVT vs LVT vs RVT vs HVT

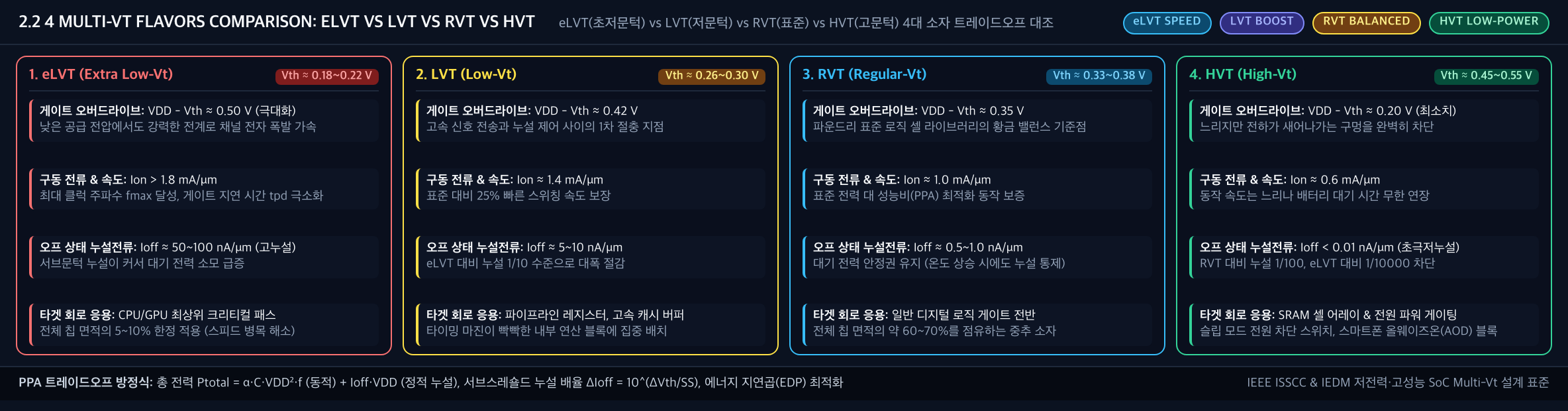

💡 [4대 Multi-Vt 플레이버 대조 배너] eLVT(0.20V 초고속) vs LVT(0.28V) vs RVT(0.35V 표준) vs HVT(0.45V 초저누설)
*<b>💡 [4대 Multi-Vt 플레이버 대조 배너] 게이트 오버드라이브, 구동 전류(Ion), 오프 누설(Ioff) 10000배 차단 및 칩 PPA 최적 분배</b>*
2. Vth 제어 패러다임 진화사: 벌크 채널 도핑에서 2nm GAA 무도핑+다이폴까지

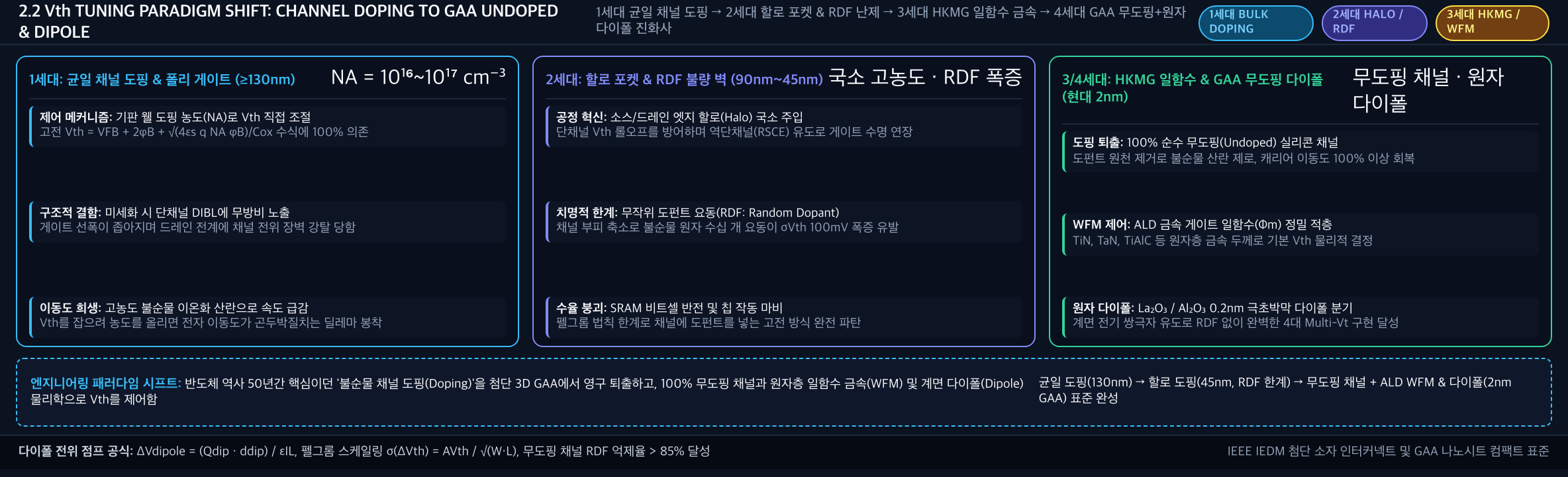

💡 [Vth 제어 패러다임 진화사 인포그래픽] 1세대 균일 도핑(130nm) → 2세대 할로 포켓/RDF(45nm) → 3/4세대 HKMG WFM 및 2nm GAA 무도핑+다이폴
*<b>💡 [Vth 제어 패러다임 진화사 인포그래픽] 50년간 핵심이던 불순물 도핑을 영구 퇴출하고 100% 무도핑 채널과 원자층 다이폴로 문턱전압을 제어한 진화</b>*
3. 문턱전압 6단계 튜닝 시퀀스 & Multi-Vt 폐루프 팹 게이트

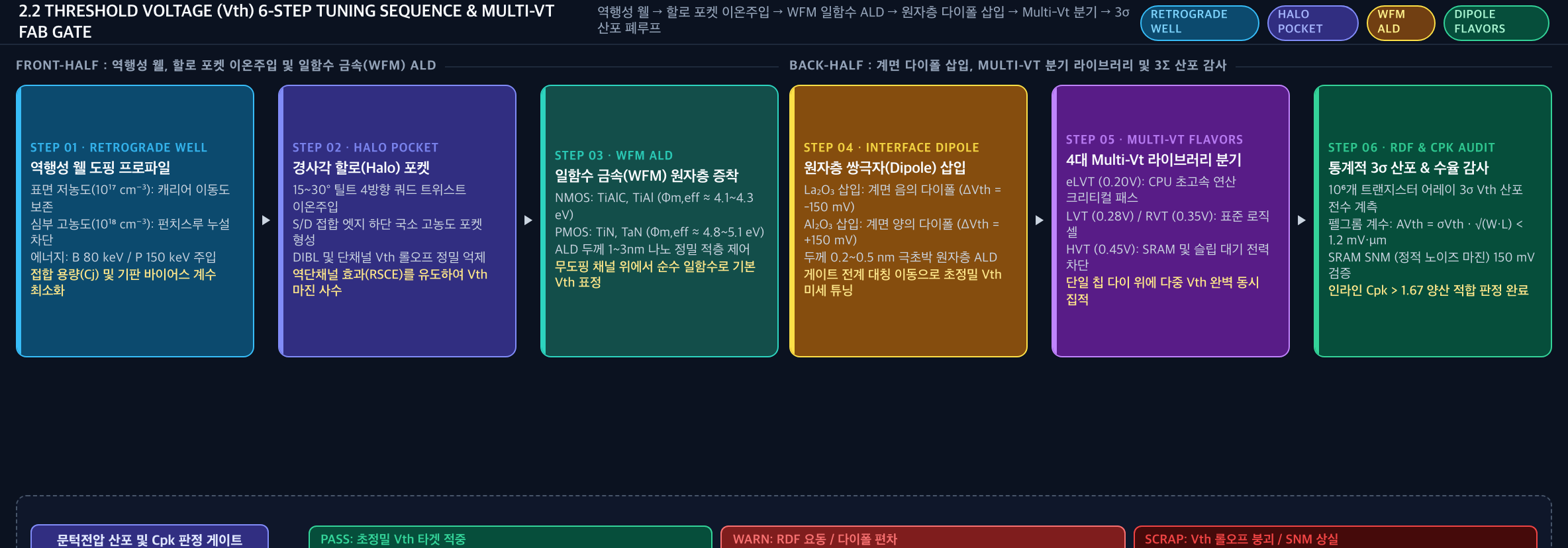

💡 [Vth 6단계 튜닝 시퀀스 및 Multi-Vt 폐루프 게이트] 역행성 웰 → 할로 포켓 이온주입 → WFM 일함수 ALD → 원자 다이폴 → Multi-Vt 분기 → 3σ 산포 폐루프
*<b>💡 [Vth 6단계 튜닝 시퀀스 및 Multi-Vt 폐루프 게이트] WFM(TiAlC/TiN), La/Al 다이폴(±150mV), 목표 Vth(±15mV), 3σ 산포(<30mV), Cpk>1.67 감시 폐루프</b>*
4. 문턱전압 요동 4대 핵심 결함 및 나노스케일 극복 트리

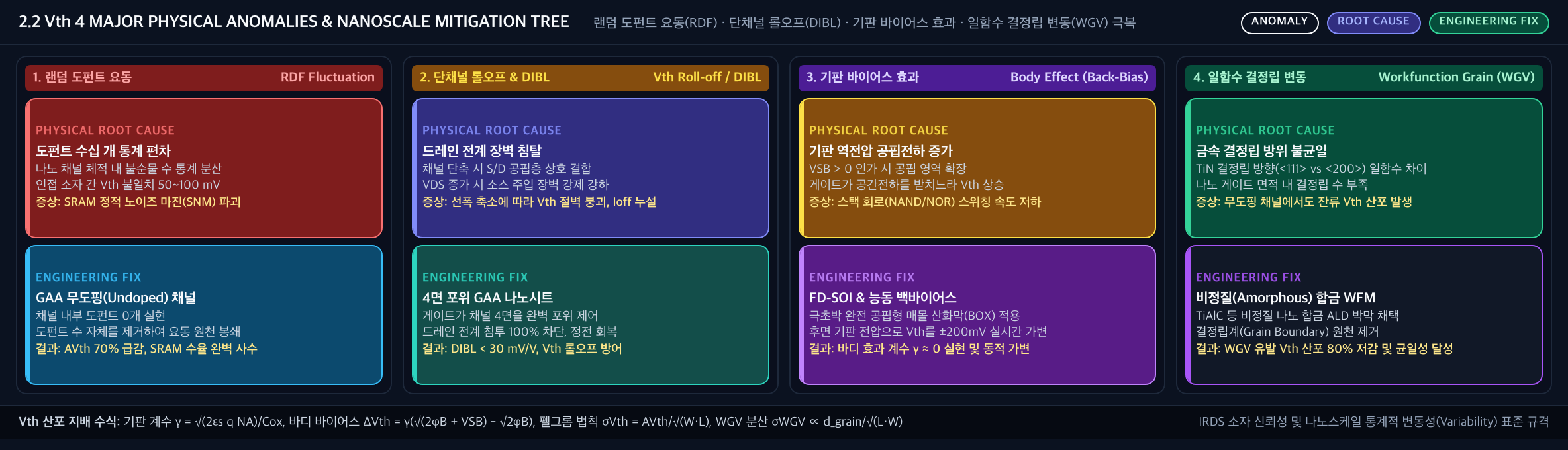

💡 [Vth 4대 결함 및 극복 트리] 랜덤 도펀트 요동(RDF) · 단채널 롤오프(DIBL) · 기판 바이어스 효과(Body Effect) · 일함수 결정립 변동(WGV) 극복 트리
*<b>💡 [Vth 4대 결함 및 극복 트리] GAA 무도핑 채널, 4면 포위 게이트, FD-SOI 능동 백바이어스, 비정질(Amorphous) TiAlC ALD 합금 극복 로드맵</b>*
🔍 왜 필요한가? — 스위치 에너지와 대기 전력의 지옥의 줄다리기
1. ‘꺼진 스위치’가 전기를 먹는 비극 (서브스레숄드 누설)
이상적인 스위치는 꺼지면(V_GS < Vth) 흐르는 전류가 정확히 0이어야 합니다. 하지만 반도체는 열에너지를 가진 전자들이 볼츠만 통계에 따라 장벽을 타넘기 때문에, 문턱전압 아래에서도 전류가 로그 스케일로 천천히 줄어듭니다.
서브스레숄드 기울기(SS, Subthreshold Swing): 상온(300K)에서 물리적으로 도달할 수 있는 이론적 한계치는 약 60 mV/decade입니다.
즉, 게이트 전압을 60~75 mV 낮춰야만 누설 전류가 1/10로 줄어듭니다.
만약 연산 속도를 빠르게 하겠다고 Vth를 0.4V에서 0.1V로 300mV 낮춰버리면, 스위치가 꺼져 있을 때 흐르는 대기 전류(오프 누설, Ioff)는 무려 10⁴ = 10,000배 폭증합니다.
스마트폰을 쓰지도 않고 주머니에 넣어뒀는데 배터리가 뜨거워지며 반나절 만에 방전되는 이유가 바로 이 Vth 설계 마진 실패 때문입니다.
2. 문턱전압을 높이면 생기는 속도 저하 (VDD - Vth 드라이브 전류)
그렇다면 누설을 완전히 잡기 위해 Vth를 0.7V처럼 넉넉하게 높이면 어떻게 될까요? MOSFET의 온-상태 포화 구동 전류는 게이트 오버드라이브 전압에 비례합니다:
현대 3nm 로직의 전원 전압(VDD)은 0.7V 내외입니다. 만약 Vth가 0.5V라면, 트랜지스터를 켜는 실질적 추진력(VDD - Vth)은 고작 0.2V에 불과해 연산 스피드가 처참하게 느려집니다. 반도체 설계는 결국 "누설을 막기 위해 Vth를 올릴 것인가, 속도를 위해 Vth를 내릴 것인가"의 극단적 타협점(Trade-off) 위에 있습니다.
3. 통계적 불순물 난수 요동 (RDF: Random Dopant Fluctuation)
채널 부피가 10 nm × 10 nm × 30 nm 수준으로 쪼그라들면, 10¹⁸ cm⁻³라는 고농도 도핑을 해도 채널 공간 전체에 들어가는 붕소(B) 원자는 평균 30개에 불과합니다.
어떤 트랜지스터에는 우연히 25개가 들어가고, 바로 옆 트랜지스터에는 35개가 들어갑니다.
이 불과 10개의 도펀트 원자 차이 때문에 인접한 두 소자의 문턱전압이 50~100 mV씩 차이가 납니다 (펠그롬의 법칙: σ_Vth ∝ 1√(WL)).
수십억 개의 비트가 완벽하게 대칭을 이뤄야 하는 SRAM 셀에서 이 RDF가 발생하면, 특정 셀이 데이터를 기억하지 못하고 뒤집히는 불량이 터집니다. 이것이 14nm 이후 채널 도핑을 완전히 포기하고 무도핑(Undoped) FinFET/GAA로 도망친 결정적 이유입니다.
📐 이론을 지탱하는 3대 수식과 직관적 물리
문턱전압 엔지니어링은 일함수, 기판 바이어스, 그리고 원자 단위 무작위 도펀트 요동(RDF)을 제어하는 정밀 나노 제어학이다.
[수식 1] 고전적 문턱전압 완전 방정식 (Classical Threshold Voltage)
MOSFET 채널에 강반전층이 열리기 위해 게이트에 걸어야 하는 총 문턱전압:
V_FB: 평탄대 전압 (게이트 금속 일함수에 의해 튜닝)
2φ_B: 실리콘 표면을 N형으로 반전시키는 데 필요한 표면 밴드 휨 에너지
마지막 항: 게이트 아래 공핍층의 공간전하를 받쳐주는 데 소모되는 게이트 산화막 전압 강하
직관적 비유 (지하 벙커의 삼중 방어선):
문을 열기 위해 먼저 문짝의 잠금장치 무게(V_FB)를 들어 올리고, 바닥의 둔덕(2φ_B)을 넘은 뒤, 문 뒤에 쌓인 모래주머니(공핍 전하량)까지 밀어내야 비로소 군대(전자 채널)가 통과할 수 있습니다.
[수식 2] 바디 바이어스 효과 계수 (Body Effect)
소스와 기판(Body) 사이에 역방향 전압 V_BS가 걸릴 때 문턱전압이 치솟는 현상:
기판에 음(-)전압을 걸면 공핍층이 두꺼워져 Vth가 높아져 대기 누설 전류를 끄고(RBB), 순방향 전압을 걸면 Vth를 낮춰 순간 동작 속도를 폭발(FBB)시키는 저전력 제어 기법
직관적 비유 (스프링 장력 조절기):
밸브 핸들 밑에 달린 스프링을 바닥에서 잡아당겨 팽팽하게 만들면(V_BS < 0) 밸브를 열기 위해 훨씬 더 큰 힘(Vth 상승)이 필요해져 물 한 방울도 새지 않게 꽉 잠깁니다.
[수식 3] 무작위 도펀트 요동 통계 편차 (Random Dopant Fluctuation, RDF)
트랜지스터 체적이 원자 수준으로 작아지며 채널 내부 도펀트 개수 편차에 의해 발생하는 Vth 산포:
게이트 면적(W × L)이 10 nm 스케일로 줄어들면 채널 내 도펀트 원자 수가 불과 20~ 30개에 불과해, 단 2개의 원자 수 차이로도 문턱전압이 수십 mV씩 출렁여 SRAM 셀 동작 마진 붕괴
직관적 비유 (소금 한 꼬집의 복불복):
거대한 국솥(구형 노드)에서는 소금 한 꼬집의 오차가 맛에 영향을 주지 않지만, 간장 종지 100개(나노 채널)에 소금을 뿌리면 어떤 종지에는 소금 알갱이가 3개 들어가 짜고 어떤 종지에는 1개만 들어가 싱거운 극심한 맛의 편차가 생깁니다.
⚙️ 심층 작동 메커니즘 & 팹 엔지니어링 4대 조절 손잡이
문턱전압 Vth를 결정하는 기초 물리 방정식은 다음과 같습니다:
여기서 플랫밴드 전압 V_FB = Φ_m - Φ_s - (Q_ox / C_ox) 입니다. 팹 현장에서 엔지니어가 만지는 4개의 물리적 손잡이는 다음과 같습니다.
1. 웰(Well) 및 채널 역도핑 농도 엔지니어링
레트로그레이드 웰(Retrograde Well): 표면의 불순물 농도는 낮춰서 캐리어의 전자기적 산란(Coulomb Scattering)을 막아 이동도를 극대화하고, 표면 아래 50~100nm 깊이의 농도는 급격히 높여 바닥으로 전류가 새는 펀치스루(Punch-through)를 방어합니다.
카운터 도핑(Counter Doping): 주입 에너지를 극도로 낮춰 표면 수 나노미터 영역에만 반대 타입 불순물을 얇게 깔아 문턱전압을 낮추는 방식(eLVT 제작용)입니다.
2. 국소 할로(Halo) / 포켓(Pocket) 각도 주입
채널 전체에 도펀트를 넣지 않고, 소스와 드레인의 정션(접합) 바로 앞 모서리에만 4방향 쿼드(Quad) 틸트(20°~45°)로 불순물을 경사 주입합니다.
채널 중앙은 이동도가 높은 청정 고속도로로 남겨두고, 드레인 전계가 침투해 들어오는 길목에만 철갑 방패를 세워 단채널 롤오프를 억제합니다.
3. 일함수 금속(WFM: Workfunction Metal) 스택 공학
HKMG(High-k Metal Gate) 도입 이후, 문턱전압의 메인 컨트롤러는 도핑이 아니라 금속의 일함수(Φ_m)로 완전히 넘어왔습니다.
nFET 타겟 일함수: 실리콘 전도대(Conduction Band) 끝인 4.0 ~ 4.2 eV가 필요합니다. 알루미늄(Al)이 풍부하게 함유된 TiAl, TiAlC, TaAlC 극박막을 원자층 증착(ALD)으로 형성합니다.
pFET 타겟 일함수: 실리콘 가전자대(Valence Band) 끝인 5.0 ~ 5.2 eV가 필요합니다. 질소가 풍부한 TiN, TaN, Mo, Ru 합금을 사용합니다.
N/P 듀얼 일함수 패터닝 공정:
1. 전체 웨이퍼에 p-일함수 금속(TiN)을 2nm 증착합니다. 2. 리소그래피 마스크로 nFET 영역만 노출시킨 뒤, 습식/건식 식각으로 TiN을 선택 제거합니다. 3. 전체에 n-일함수 금속(TiAlC)을 증착합니다. 4. 이를 통해 동일 웨이퍼 상에서 nFET와 pFET의 Vth를 각각 대칭적으로 완벽하게 세팅합니다.
4. 차세대 계면 쌍극자(Dipole) 엔지니어링 (GAA 2nm 필수)
GAA(Gate-All-Around) 나노시트의 미세한 틈새(시트 간격 8~10nm)에는 여러 겹의 두꺼운 일함수 금속을 채워 넣을 공간이 없습니다. 여기서 탄생한 나노 기술이 원자층 쌍극자(Dipole)입니다.
란타넘 계열(La₂O₃) 쌍극자: HfO₂ 고유전율막 위에 La₂O₃를 0.2~0.5nm(단원자 1~2개 층)만 얇게 올리고 열처리하면, La 원자가 계면으로 확산하여 전기적 쌍극자 모멘트를 형성합니다. 이로 인해 유효 일함수가 아래로 떨어져 nFET의 Vth가 100~200 mV 마이너스 시프트됩니다.
알루미늄 계열(Al₂O₃) 쌍극자: 반대로 Al 원자는 반대 방향 쌍극자를 형성하여 pFET의 Vth를 플러스 방향으로 시프트시킵니다.
금속 두께를 두껍게 쌓지 않고도 화학적 쌍극자 하나로 문턱전압을 나노미터 레벨에서 요리하는 최첨단 팹의 비기입니다.
💡 한 칩에 4~5단계 문턱전압을 만드는 멀티-Vt 아키텍처
현대 모바일 AP나 서버 CPU는 칩 하나에 최대 5종류의 문턱전압 라이브러리를 섞어서 설계합니다:
| 멀티 문턱전압 등급 | 공칭 문턱전압 (Vth) | 지연 시간 (Speed) 및 온-전류 | 오프 누설전류 (Ioff) | SoC 칩 내 주 배치 영역 |
|---|---|---|---|---|
| eLVT (Extra Low Vt) | ~ 0.20 V | 초고속 최상 (Highest Speed) | 누설전류 극대 (Highest Leakage) | CPU/GPU 크리티컬 연산 패스, 클록 트리 |
| LVT (Low Vt) | ~ 0.28 V | 고속 연산 (High Speed) | 누설전류 다소 높음 | 산술 논리 연산 유닛 (ALU), 고성능 로직 셀 |
| RVT (Regular Vt) | ~ 0.35 V | 표준 밸런스 속도 | 표준 누설전류 제어 | 범용 제어 로직, 버스 인터페이스, 표준 셀 |
| HVT (High Vt) | ~ 0.45 V | 저속 연산 (Low Speed) | 극저 누설 (Ultra-low Leakage) | 상시 전원 블록, 저전력 슬립 모드 회로, 센서 |
| Vt 등급 | 공칭 Vth | 상대적 연산 딜레이 | 대기 누설 전류(Ioff) | 칩 내 주요 배치 위치 |
|---|---|---|---|---|
| eLVT / SLVT | 0.18 ~ 0.22 V | 가장 빠름 (기준 1.0x) | 매우 높음 (100x) | CPU 초고클럭 ALU의 최장 지연 경로(Critical Path) |
| LVT | 0.25 ~ 0.30 V | 빠름 (1.15x) | 높음 (10x) | GPU 셰이더 코어, NPU 매트릭스 곱셈 유닛 |
| RVT / SVT | 0.33 ~ 0.38 V | 보통 (1.30x) | 낮음 (1x) | 시스템 버스, 메모리 컨트롤러, 범용 컨트롤 로직 |
| HVT / uHVT | 0.42 ~ 0.50 V | 느림 (1.60x) | 극저 누설 (0.01x) | 전원 차단 파워 스위치 트랜지스터, 배터리 상시 감시 회로 |
⚠️ 나노 한계 결함 및 현장 공정 해결책
| 결함 모드 | 현장 발현 현상 | 발생 메커니즘 | 파운드리 핵심 공정 해결책 |
|---|---|---|---|
| Vth 롤오프 (Roll-off) | 게이트 길이가 줄어들 때 Vth가 급경사로 추락, 오프 누설 폭증 | 드레인의 역방향 바이어스 공핍층이 소스 전위 장벽을 선제적으로 침식 (전하 공유 모델) | 슈퍼스팁 역경사 웰(Retrograde Well) 구축, 극박 EOT(<0.9 nm), FinFET/GAA 3D 구조 전면 도입 |
| DIBL (드레인 유도 장벽 감소) | V_DS가 높아지면 Vth가 주저앉아 트랜지스터가 꺼지지 않음 | 드레인의 2차원 수평 전계가 게이트를 제치고 소스 끝 접합 장벽을 직접 낮춤 | 소스/드레인 아래 펀치스루 스톱퍼(PTS) 주입, 소스·드레인 이너 스페이서(Inner Spacer) 유전율 최적화 |
| RDF (무작위 불순물 요동) | 같은 웨이퍼, 동일한 크기의 인접 소자 간 Vth 편차(σ_Vth) 극대화 | 극미세 채널 내부 도펀트 원자 수가 통계적으로 20~30개에 불과해 포아송 분포 노이즈 발생 | 언도프(Undoped) 채널 전면 적용 (FinFET/GAA), 채널 불순물 의존도를 제로화하고 일함수로만 제어 |
| 일함수 금속 상호 확산 | 고온 어닐링 후 nFET/pFET의 Vth가 서로 오염되며 대칭 붕괴 | TiAl의 Al 원자가 후속 고온 열처리 시 게이트 산화막을 뚫고 채널로 확산하거나 반대편으로 이동 | 극박 캡슐화 TaN 확산 방지막 삽입, 열처리 버짓(Thermal Budget)을 900℃ 이하 msec 레이저 어닐로 제한 |
| 산소 공공(Oxygen Vacancy)에 의한 PBTI | 칩 가동 수개월 후 nFET의 문턱전압이 양(+)의 방향으로 이동하여 칩 속도 둔화 | HfO₂ 결정 격자 내 산소 공공 트랩에 전자가 포획되어 고정 음전하처럼 작용 | 질소 플라즈마 후처리(DPN) 및 오존 고온 치유 어닐(PDA)을 통해 산소 결함 치유 |
📊 세대별·소자 구조별 Vth 엔지니어링 스펙 비교
| 비교 항목 | 180nm ~ 90nm (평면) | 45nm ~ 28nm (HKMG 평면) | 16nm ~ 5nm (FinFET) | 3nm ~ 2nm (GAA Nanosheet) |
|---|---|---|---|---|
| 채널 구조 | 벌크 실리콘 평면 | 벌크 실리콘 평면 + SiGe | 3차원 수직 핀(Fin) | 3차원 적층 나노시트(4면) |
| 채널 도핑 상태 | 고농도 균일 도핑 (10¹⁷~ 10¹⁸) | 레트로그레이드 + 고농도 Halo | 의도적 무도핑 (Undoped) | 완전 무도핑 (Intrinsically Pure) |
| 게이트 재질 | n+/p+ 도핑 폴리실리콘 | HfO₂ + TiN/TaN 메탈게이트 | HfO₂ + 다중 일함수 금속(WFM) | 극박 HfO₂ + 쌍극자(La/Al) + WFM |
| Vth 결정 주원인 | 기판 채널 도핑 농도 (Na, Nd) | Halo 주입량 + 게이트 일함수 | 금속 게이트 두께 및 복합 일함수 | 양자 구속 폭 + 계면 쌍극자(Dipole) |
| RDF 편차 (σ_Vth) | ~10 mV (양호) | ~35 mV (심각한 수율 저하) | ~12 mV (무도핑으로 대폭 회복) | <8 mV (초균일 특성 달성) |
| 제공 Multi-Vt 단계 | 2단계 (SVT, HVT) | 3단계 (LVT, SVT, HVT) | 4단계 (eLVT, LVT, SVT, HVT) | 5단계 (uLVT ~ uHVT 정밀 세분화) |
🏢 글로벌 파운드리·메모리 4대 기업의 Vth 실전 공학
1. TSMC (대만)
N3B / N3E 멀티-Vt 아키텍처: TSMC는 3nm 공정에서 무려 4~5단계의 Vt(eLVT, LVT, SVT, HVT, uHVT)를 제공합니다. FinFET에서 GAA(N2)로 넘어가면서 WFM 금속 스택의 두께 차이 대신 화학적 다이폴(Dipole) 박막을 도입하여 시트 사이의 협소한 게이트 공간 문제를 완벽히 해결했습니다.
FinFlex 기술: 3nm 공정에서 블록별로 3-2 Fin, 2-2 Fin, 2-1 Fin을 조합하여 셀 높이와 구동력, Vth를 동시 튜닝하는 독보적 유연성을 파운드리 고객사에 제공합니다.
2. 삼성전자 파운드리 (한국)
세계 최초 3nm GAA(MBCFET) 양산: 삼성전자는 2022년 세계 최초로 GAA 나노시트를 상용화했습니다. 나노시트 폭(Wns)을 레이아웃 단계에서 20nm~50nm까지 가변적으로 설계하여 채널 전류와 유효 문턱전압을 제어하는 독창적 자유도를 갖추었습니다.
SiGe p-채널 도입: pFET의 문턱전압 안정성과 홀 이동도를 높이기 위해 채널 영역에 실리콘 게르마늄(SiGe) 에피택시를 적용하여 경쟁사 대비 높은 pFET 구동력을 확보했습니다.
3. 인텔 (미국)
RibbonFET & PowerVia 18A (20A는 2024-09 취소, 18A로 통합): 인텔은 4면 게이트를 둘러싼 RibbonFET에 후면 전력 공급망(BSPDN)을 최초 결합했습니다. 전원 배선이 웨이퍼 뒷면으로 빠지면서 IR Drop이 85% 이상 저감되고 전면 배선이 신호 전용으로 확보되어, 셀 활용률과 전력 무결성이 극대화됐습니다. 그 결과 Vth 타깃을 더 낮게 잡아도 전원 노이즈에 의한 유효 Vth 산포 마진을 지킬 수 있게 됐습니다.
4. SK하이닉스 & 삼성 메모리 (DRAM 공학)
1c nm 극저누설 셀 트랜지스터: 로직과 달리 DRAM은 전하 보존(Data Retention) 시간이 생명이므로, 셀 트랜지스터의 Vth는 0.7~1.0 V 수준으로 로직(0.2~0.4 V) 대비 매우 높게 설계하고, 음의 워드라인 오프 전압(VBB)으로 누설을 추가 억제합니다.
누설을 막기 위해 평면이 아닌 실리콘 기판을 깊게 파낸 새들핀(Saddle-Fin) 및 매립형 게이트(BCAT) 구조를 사용하며, 채널 길이를 억지로 늘려 오프 누설을 10⁻¹⁵ A 수준으로 봉쇄합니다.
