극저온 Cryo-CMOS 및 격자 결함 물리
Cryogenic CMOS & Quantum Defect Physics
4K/77K 극저온 환경에서의 이동도 급증 및 양자 큐비트 인터페이스
1.6 반도체 열물성·격자 결함 및 극저온 Cryo-CMOS 물리

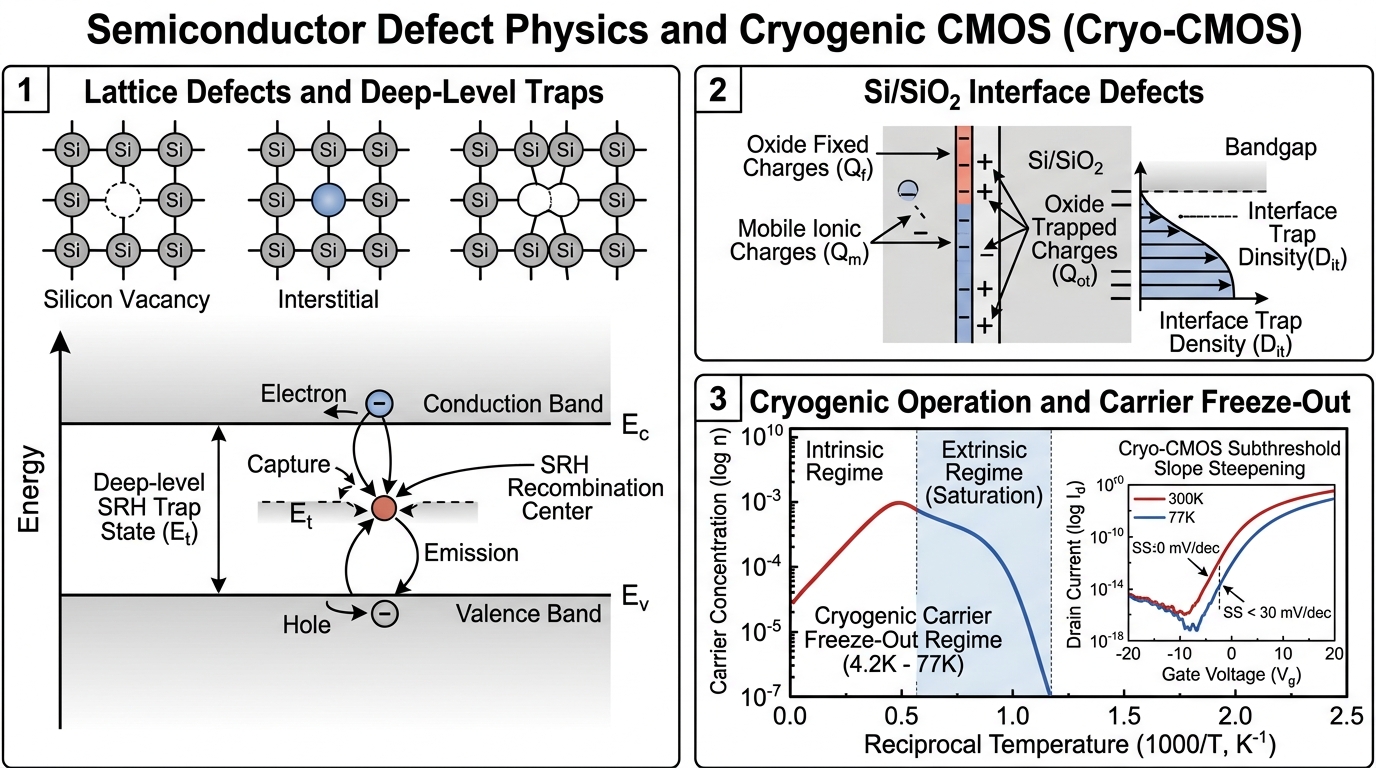

🎨 눈으로 보는 핵심 구조도
![💡 [3D 공학 정밀 구조도] 실리콘 격자 결함, 깊은 준위 SRH 재결합 중심, 계면 트랩(Dit) 및 극저온(4.2K~77K) 캐리어 동결 현상](/assets/semiconductor/vol1_6_thermal_defect_physics.png)
💡 [3D 공학 정밀 구조도] 실리콘 격자 결함, 깊은 준위 SRH 재결합 중심, 계면 트랩(Dit) 및 극저온(4.2K~77K) 캐리어 동결 현상

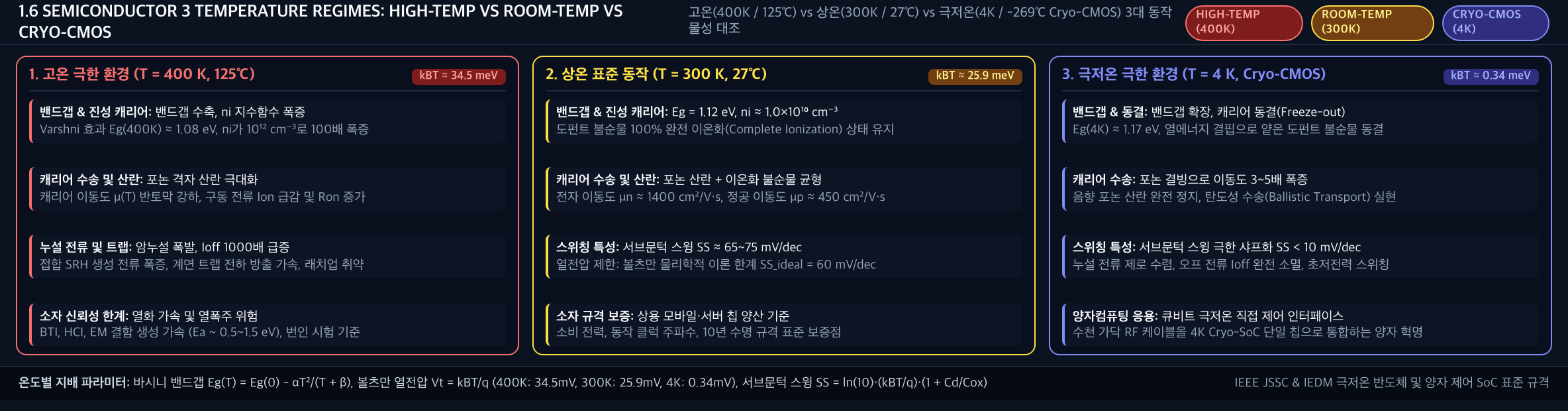

1. 반도체 3대 온도 환경 물리 레짐 대조: 고온 vs 상온 vs 극저온 Cryo-CMOS
![💡 [반도체 3대 온도 환경 물리 레짐 대조 배너] 고온(400K/125℃) vs 상온(300K/27℃) vs 극저온(4K Cryo-CMOS) 3대 동작 물성 대조](/assets/semiconductor/vol1_6_d2_temperature_regimes.png)
💡 [반도체 3대 온도 환경 물리 레짐 대조 배너] 고온(400K/125℃) vs 상온(300K/27℃) vs 극저온(4K Cryo-CMOS) 3대 동작 물성 대조
*<b>💡 [반도체 3대 온도 환경 물리 레짐 대조 배너] 밴드갭 수축/확장, 포논 산란 이동도, 암누설 및 4K 캐리어 동결(Freeze-out) 극복 비교</b>*

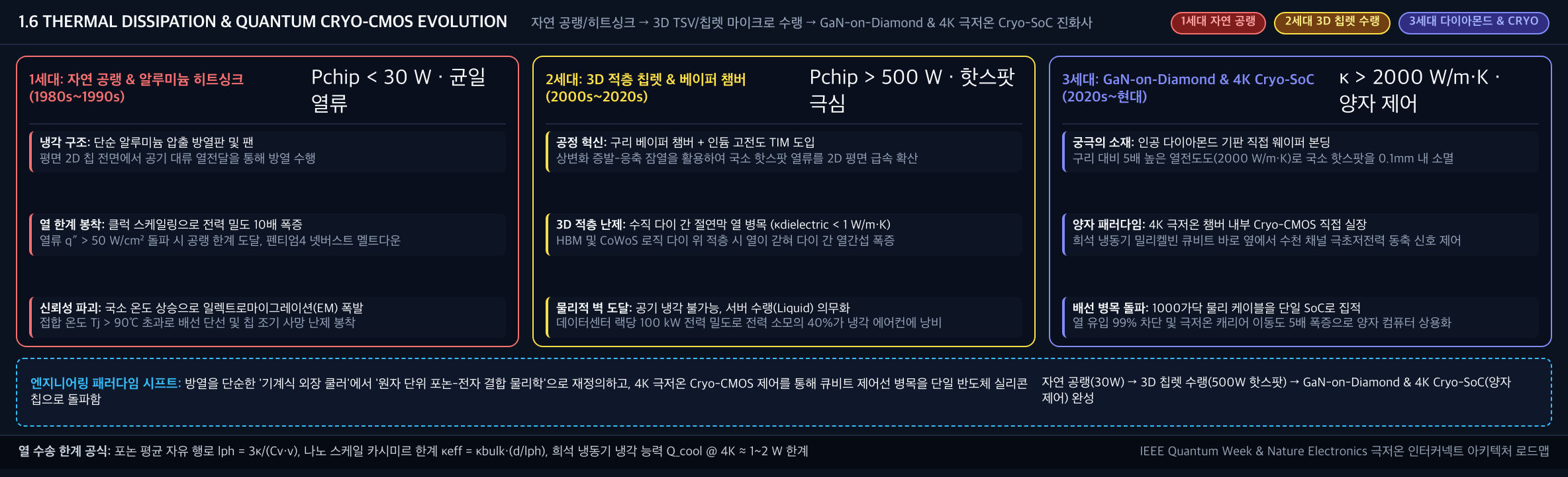

2. 반도체 열관리 및 극저온 양자 컴퓨팅 진화사: 자연 공랭에서 4K Cryo-SoC까지
![💡 [반도체 열관리 및 양자 Cryo 진화사 인포그래픽] 1세대 자연 공랭 (Pchip<30W) → 2세대 3D 칩렛 수랭 (핫스팟 q''>500W/cm²) → 3세대 GaN-on-Diamond & 4K Cryo-SoC](/assets/semiconductor/vol1_6_d3_cryo_evolution.png)
💡 [반도체 열관리 및 양자 Cryo 진화사 인포그래픽] 1세대 자연 공랭 (Pchip<30W) → 2세대 3D 칩렛 수랭 (핫스팟 q''>500W/cm²) → 3세대 GaN-on-Diamond & 4K Cryo-SoC
*<b>💡 [반도체 열관리 및 양자 Cryo 진화사 인포그래픽] 방열을 포논-전자 결합 물리학으로 재정의하고 4K Cryo-CMOS로 1000 큐비트 제어선 병목을 단일 칩 통합한 진화</b>*

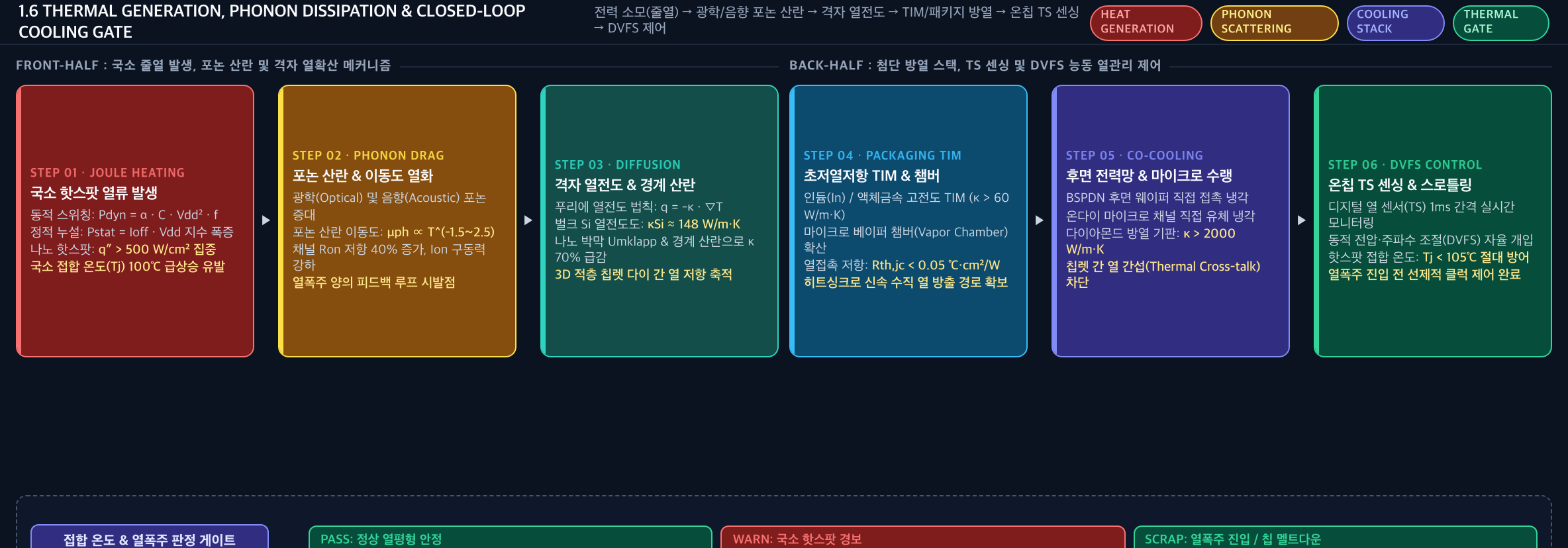

3. 반도체 열물성·포논 산란 시퀀스 및 핫스팟 냉각 폐루프 게이트
![💡 [열 수송 제어 시퀀스 및 핫스팟 냉각 폐루프 게이트] 줄열 발생 → 포논 산란 → 격자 열전도 → TIM/패키지 방열 → 온칩 TS 센싱 → DVFS 스로틀링 폐루프](/assets/semiconductor/vol1_6_d1_thermal_dissipation_flow.png)
💡 [열 수송 제어 시퀀스 및 핫스팟 냉각 폐루프 게이트] 줄열 발생 → 포논 산란 → 격자 열전도 → TIM/패키지 방열 → 온칩 TS 센싱 → DVFS 스로틀링 폐루프
*<b>💡 [열 수송 제어 시퀀스 및 핫스팟 냉각 폐루프 게이트] 핫스팟 열류(q''>500 W/cm²), 포논 이동도(T^-1.5~2.5), 접합온도(Tj<105℃), 열폭주(dT/dt>0) 감시 폐루프</b>*

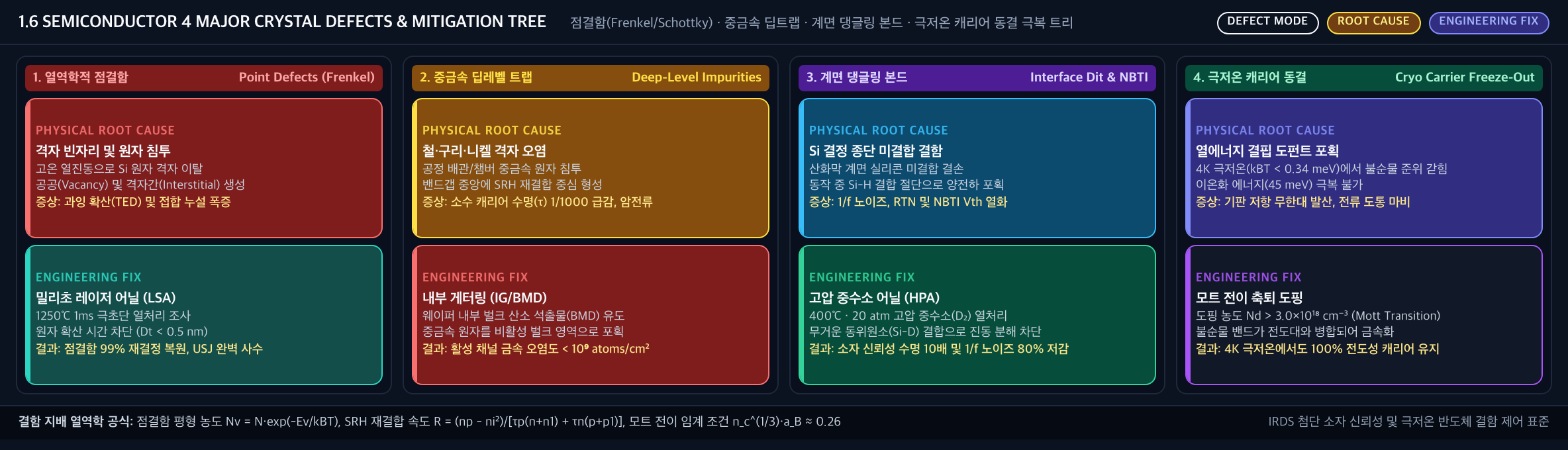

4. 반도체 4대 핵심 결정 결함 및 열적 파괴 극복 트리
![💡 [반도체 4대 결정 결함 및 극저온 결함 극복 트리] 점결함(Frenkel/Schottky) · 중금속 딥트랩(Fe/Cu/Ni) · 계면 댕글링 본드(Dit) · 극저온 캐리어 동결 극복 트리](/assets/semiconductor/vol1_6_d4_crystal_defect_tree.png)
💡 [반도체 4대 결정 결함 및 극저온 결함 극복 트리] 점결함(Frenkel/Schottky) · 중금속 딥트랩(Fe/Cu/Ni) · 계면 댕글링 본드(Dit) · 극저온 캐리어 동결 극복 트리
*<b>💡 [반도체 4대 결정 결함 및 극저온 결함 극복 트리] 밀리초 레이저 어닐(LSA), BMD 내부 게터링, 고압 중수소 어닐(HPA), 모트 전이(Mott) 축퇴 도핑 극복 로드맵</b>*
🔍 왜 열과 결함 관리가 소자의 생사를 가르는가?
| 실패 모드 | 물리 | 현장 증상 | 생사 갈림 |
|---|---|---|---|
| 진성화 / 래치업 | n_i(T)가 도핑을 덮음, 기생 BJT 이득↑ | 고온 번인에서 스크래치, I/O 래치 | 논리 ‘0/1’ 소실 |
| 열폭주 | 양의 I–T 피드백 | 파워FET, ESD, 레이저 어닐 잔열 | 다이 멜트, 패키지 박리 |
| 포논 산란 | μ(T) 급감 | 고온 f_max, SRAM SNM | 성능 스펙 미달 |
| 금속 오염 / 전위 | 재결합 중심, 파이프 확산 | 암전류, 정션 누설, DRAM 리프레시 | 수율 절벽 |
| Dit / 댕글링 본드 | 계면 준위, NBTI | 1/f, RTN, Vth 산포 | 아날로그·SRAM 수율 |
| Cryo 오동작 | freeze-out, 자기발열, 밸리 | 4 K에서 도핑 저항 폭증 | 양자 제어 타이밍 붕괴 |
로직 노드가 3 nm·GAA로 들어가도 볼츠만 통계와 격자 결함은 스케일되지 않는다. 오히려 체적이 줄수록 단일 결함·단일 포논 핫스팟의 비중이 커진다. 양자 제어기는 그 반대 극단 — 밀리켈빈 큐비트를 4 K CMOS가 망치지 않게 열·전하 노이즈를 묶는 싸움이다.
📐 이론을 지탱하는 3대 수식과 직관적 물리
열물성과 결정 결함은 포논 산란에 의한 열 방출 한계와 극저온 캐리어 동결 현상을 지배한다.
[수식 1] 열역학적 점결함 평형 농도 (Frenkel / Schottky Defect)
온도 T에서 열 진동에 의해 실리콘 결정 격자에서 자발적으로 생성되는 빈자리(공공, Vacancy) 농도:
Δ H_f: 결함 형성 엔탈피 (실리콘 공공 형성 에너지 ~ 3.6 eV)
고온 팹 공정(1000^°C)에서 수많은 결함이 생성되므로, 급냉(Quenching) 시 결함이 동결되어 소자 성능을 파괴하는 것을 막기 위해 정밀 어닐링 필수
직관적 비유 (뜨거운 가마 속 옹기 균열):
불꽃이 뜨거울수록 흙 알갱이의 요동이 심해져 스스로 떨어져 나가는 돌멩이(결함)의 수가 기하급수적으로 늘어납니다. 온도를 서서히 식히며 달래주지 않으면 옹기에 실금이 갑니다.
[수식 2] 포논 산란 격자 열전도도 공식 (Callaway Lattice Thermal Conductivity)
반도체 내부에서 트랜지스터 발열이 외부 방열판으로 빠져나가는 속도를 결정하는 열전도도:
C_v: 격자 비열, v_s: 음속(음향 포논 속도), Lambda_phonon: 포논 평균 자유 행정 (Mean Free Path)
나노 소자 선폭이 수 nm로 얇아지면 포논이 소자 경계면에 부딪혀 Lambda가 급감하므로, 벌크 실리콘 대비 열전도도가 1/10 토막 나 국소 핫스팟(Hotspot) 파괴 발생
직관적 비유 (좁은 복도에서의 탈출 속도):
넓은 광장에서는 사람들이 전력 질주(높은 열전도)할 수 있지만, 좁은 골목길(나노 시트)에서는 벽에 부딪치고 서로 엉켜 도망칠 수 없으므로 열이 갇혀 타죽는 병목이 생깁니다.
[수식 3] 극저온 불순물 프리즈아웃 방정식 (Cryogenic Freeze-out)
액체 질소(77K)나 액체 헬륨(4K) 같은 극저온 환경에서 열에너지가 고갈될 때의 캐리어 농도:
Δ E_D: 도펀트 이온화 에너지 (인 도핑 실리콘의 경우 ~ 45 meV)
상온에서는 kB T = 26 meV로 모든 도펀트가 전자를 방출하지만, 4 K에서는 kB T = 0.34 meV에 불과해 전자가 도펀트 원자에 얼어붙어 자유 전자가 소멸하는 동결 현상 발생
직관적 비유 (냉동고에 갇힌 꿀벌):
따뜻한 봄날(상온)에는 꿀벌(전자)들이 벌집(도펀트)에서 나와 붕붕 날아다니지만, 영하 200도 냉동고(극저온)에 집어넣으면 전부 날개가 얼어붙어 벌집 속에 갇혀 꼼짝도 못 합니다.
⚙️ 심층 물리 메커니즘
1) 포논 볼츠만 수송과 자기발열(SHE) — 나노 스케일 열전도도 붕괴
반도체에서 열의 95% 이상은 전자가 아니라 격자 진동 양자(포논, Phonon)에 의해 수송된다. 푸리에 열전도 법칙과 드바이(Debye) 포논 열전도도(k_th)는 다음과 같다:
C_v: 단위 체적당 격자 비열 (≈ 1.66 × 10⁶ J/m³K)
v_s: 실리콘 내 음속 (음향 포논 군속도 ≈ 8,430 m/s)
λ_eff: 실효 포논 평균 자유 행정 (Mean Free Path, MFP)
마티센(Matthiessen) 법칙에 따른 실효 포논 자유 행정:
| 구조물 차원 | 열전도 포논 거동 | 열전도도 (k_th) | 핫스팟 발열 영향 |
|---|---|---|---|
| 벌크 실리콘 (Bulk Si) | 포논 평균 자유 행로(λ_ph ≈ 250 nm) 동안 장애물 없이 자유 비행 | k_th ≈ 148 W/m·K (우수한 방열 성능) | 기판 전체로 열이 원활히 확산 분산 |
| 초미세 나노시트 / FinFET (W < 5 nm) | 핀/시트 두께가 포논 파장 수준으로 축소되어 경계면 산란(Boundary Scattering) 폭증 | k_th < 10 W/m·K (열전도도 1/15 수준 급락!) | 채널 내부에 극심한 자가 발열(Self-Heating) 발생, 칩 온도 국소 급등 |
벌크 실리콘: 상온에서 포논 MFP(λ_bulk)는 약 200~ 300 nm에 달하며, 열전도도 k_th ≈ 148 W/m·K로 매우 우수하다.
FinFET 및 GAA 나노시트: 채널 두께 Wfin가 5~ 10 nm로 축소되면, 포논이 채널 측벽에 무차별 충돌하여 λ_eff ≈ Wfin으로 급락한다.
결과: 채널 영역의 열전도도가 벌크의 1/10 이하(<15 W/m·K)로 붕괴하고, 주변의 Low-k/SiO₂ 절연막이 열을 가두어 트랜지스터 내부 온도가 150^°C 이상 치솟는 자기발열(Self-Heating Effect, SHE)이 발생한다!
2) n_i 폭증, 포논 산란, 열폭주
진성 캐리어.
300 K → 400 K에서 실리콘 n_i는 약 한 자릿수 이상 뛴다( Exact 값은 Eg(T) 수축까지 포함하면 더 가파르다). 접합 생성 전류 I_gen∝ n_i, 확산 전류 ∝ n_i². DRAM 리프레시, 이미지센서 암전류, I/O 래치업 홀딩 전류가 전부 이 지수에 묶인다.
포논. 격자의 집단 진동이 전자·홀을 때린다.
음향 포논 (ADP/ADP-like): 장파장, 운동량 작은 산란 → 이동도 μ_ac∝ T^-3/2 스케일(벌크 고전).
광학 포논 (POP, intervalley): 고에너지, 고전계에서 vsat와 에너지 완화 시간 τ_E를 결정.
표면 러프니스 + 원격 포논 (High-k): Fin/GAA에서 지배. 고온일수록 포논 + 원격 포논이 이기고, 저온일수록 쿨롱/표면 거칠기가 남는다.
열폭주. 파워 소자·ESD·고밀도 로직 핫스팟에서
dI/dT>0인 영역(누설 지배, 일부 BJT, 포워드 다이오드 일부 구간과 반대)에서 R_th가 크면 고정점이 사라지고 T가 폭주한다. 파운드리 해법: BEOL 더미 메탈 히트 스프레더, 백사이드 파워 딜리버리 + 다이아몬드/Cu 본드, 핫스팟 인식 배치, SOA 디레이팅.
자기발열 (Self-heating, SHE). Fin/GAA는 산화막에 둘러싸여 R_th가 수 10⁵ K/W 급. DC I_d는 SHE로 줄고, RF/펄스는 덜 준다. 모델에 Rth, Cth 네트워크가 필수. Cryo에서는 비열(∝T³) 감소와 나노구조 경계 산란으로 유효 열전도가 더 나빠질 수 있어 자기발열이 역설적으로 심각하다.
2) 실리콘 격자 결함 — 점결함, 전위, 불순물
점결함.
| 종류 | 그림 | 생성 | 해악 / 쓰임 |
|---|---|---|---|
| 공공 V | 격자 자리 빔 | 이온주입, 플라즈마, 급랭 | 도펀트 확산 매개, E-센터 (V-P) |
| 침입형 Si_i | 격자 사이 | 주입 캐스케이드 | {311} 결함, TED (transient enhanced diffusion) |
| 프렌켈 쌍 | V + Si_i | 이온/전자 조사 | 어닐로 재결합, 잔류 시 누설 |
| 쇼트키 | 표면으로 원자가 나가 공공만 남음 | 고온 평형 | 농도 ∝exp(-E_f/kT) |
선결함 — 전위(Dislocation). 에지 전위 perp는 여분의 반평면. 응력(STI, 에피 SiGe, 웨이퍼 본딩, 3D 스택)이 Burgers 벡터를 밀면 전위가 활주·증식한다. 전위 코어는 금속 게터이기도 하고 파이프 확산·누설 고속도로이기도 하다. 디바이스 활성 영역으로 들어오면 즉시 킬러. 해법: 응력 엔지니어링, 가드링, 수소/중수소 패시베이션, ingot 무전위 성장, 에피 버퍼.
면결함. 적층결함(Stacking fault), 쌍정, COP (crystal originated particle, 공공 응집). 300 mm 웨이퍼 스펙의 핵심.
치환형 vs 침입형 불순물.
치환형: B, P, As, Ga — 도핑의 주역. 너무 높으면 클러스터·비활성.
침입형 금속: Cu, Ni, Fe, Au — 확산 계수 거대, 중간갭 킬러 센터, 소수캐리어 수명 τ를 박살.
산소 O_i (Cz 실리콘): BMD(bulk microdefect)로 내부 게터링(IG)에 쓰이지만, 너무 많으면 GOI(게이트 산화막 신뢰성) 악화.
탄소: TED 억제에 쓰이지만 재결합 센터가 될 수 있음.
이온주입 손상 회복. 비정질화 → SPE (solid phase epitaxy) 재결정이 표준. 불완전 SPE는 EOR (end-of-range) 전위 루프를 남기고 TED를 유발한다. 밀리초 레이저/플래시 어닐은 확산을 묶고 활성화를 올린다.
3) Si/SiO₂·High-k 계면 트랩 Dit와 중수소 어닐
댕글링 본드. (100) Si 표면의 Pb0/Pb1 센터 — 실리콘 원자가 산소와 못 맺은 손. 에너지가 갭 전역에 퍼져 양쪽성 트랩이 된다.
전하 중성 준위 근처에서 도너/액셉터처럼 동작 → 서브문턱 스윙, 저주파 노이즈, 정합쌍 오프셋.
High-k (HfO₂) 는 산소 공공 V_O, 계면 쌍극자, 원격 포논까지 더한다. HKMG 도입 이후 Dit와 BTI가 신뢰성 교과서의 중심이 된 이유다.
수소 vs 중수소. 형성 가스 어닐(FGA, N₂/H₂)로 Si–H 가 댕글링을 막는다. 문제는 HCI/NBTI 때 핫캐리어가 Si–H를 끊어 수소가 달아난다는 것. Si–D (중수소) 는 질량이 두 배라 진동 주파수가 낮고, 이탈 반응의 시도 빈도가 줄어 탈착 장벽이 실효적으로 높다(kinetic isotope effect). 고압 중수소 어닐(D₂ anneal, 수 기압, ~400 °C급)은
HCI 수명 배수 개선
NBTI 일부 완화(공정·게이트 스택 의존)
이미지센서 RTS/암전류, 아날로그 1/f 수율
의 고전적 수율·신뢰성 노브다. 단점: D₂ 비용, 안전, BEOL 열예산, 이미 존재하는 금속 오염과는 무관.
측정. Charge pumping, conductance, subthreshold hump, 1/f 스펙트럼, DCIV. 양산은 CP/SS/노이즈 프록시와 PCM으로 묶는다.
4) 4 K Cryo-CMOS — 양자 제어기의 물리
초전도 큐비트는 ~10–20 mK, 제어 전자는 배선 열부하 때문에 4 K 스테이지에 CMOS를 두는 방향이 주류다(Google, IBM, Intel Horse Ridge, IMEC, CEA-Leti, 삼성/TSMC 연구 라인).
불순물 프리즈아웃 (Freeze-out). 도너 이온화
4 K에서 kT≈ 0.34 meV, Si 중 인 도너 E_d~ 45 meV → 거의 전부 중성. 벌크 저항이 폭증한다. 해법:
고도핑 확장/HDD — 불순물 밴드, Mott 전이를 넘어 금속성.
할로/펀치스루 재설계 — 상온 스펙을 4 K에 그대로 가져가면 Vth가 너무 올라감.
SOI 완전공핍 — 바디 동결·히스테리시스 완화에 유리.
entrenchment 주의: 저도핑 웰, 가드링, ESD 다이오드가 4 K에서 “열린 회로”가 됨.
서브문턱 기울기.
이상 60 mV/dec @ 300 K → 이론 ~0.8 mV/dec @ 4 K. 실제 벌크/Fin은 ~10 mV/dec 전후(밴드테일, Dit, 불균일). 그래도 Ioff는 수십 자릿수 급락 → 극저 누설, 극저 대기전력. 양자 제어에 필수인 “조용한 증폭기”의 근거.
| 소자 파라미터 | 고온 동작 (125^°C) | 극저온 동작 (-196^°C ~ 4 K) | 회로 엔지니어링 함의 |
|---|---|---|---|
| 서브문턱 스윙 (SS) | SS = (kB T / q)ln(10)(1 + Cd/Cox) 에 의해 SS > 90 mV/dec로 둔화 | 열에너지 저하로 SS < 30 mV/dec로 칼날처럼 예리해짐 | 극저온에서는 초저전압(0.3V)에서도 완벽한 온/오프 스위칭 가능 |
| 오프 상태 누설전류 (Ioff) | n_i² 증가 및 밴드 장벽 저하로 누설전류 수천 배 폭증 | 열적 방출 제로화로 누설전류 10⁻¹⁵ A 이하로 소멸 | 고온에서는 대기 전력이 급증하여 모바일/서버 냉각 필수 |
| 온 상태 구동전류 (Ion) | 격자 열진동 포논 산란 증가로 이동도 저하 → Ion 감소 | 격자 산란 동결로 이동도 급증 → Ion 대폭 향상 | 극저온 냉각 시 연산 클록 주파수 대폭 오버클럭 가능 |
이동도와 속도. 포논이 얼어 μ가 크게 오른다(저전계). 대신 쿨롱 산란·표면 거칠기·공명 전하가 남고, 자기발열이 R_th 악화와 겹친다. vsat 자체는 저온에서 다소 증가.
밸리 스플리팅 (Valley splitting). Si 전도대 6중 밸리. 구속(양자점, 초박막 SOI, 응력)이 밸리를 갈라 Δ Ev~ 0.1–1 meV 이상이면 4 K에서 전자가 단일 밸리에 산다. 스핀 큐비트·Si 양자점의 디페이즈·핫스팟 밸리 여기와 직결. Cryo-CMOS 로직에는 “Vth 산포·공명 터널”로 나타난다.
노이즈. 1/f 와 RTS는 저온에서 시상수가 길어져 Quasi-DC 랜덤 텔레그래프로 보인다. 큐비트 디페이즈 채널. 해법: 큰 면적 입력쌍, 초퍼, D₂ 어닐, HK 결함 엔지니어링, 차동·차폐.
설계 함정.
모델: 상용 BSIM은 4 K을 보증하지 않음 → Cryo 전용 파라미터, 측정 기반 PDK.
밴드갭 레퍼런스·BJT는 freeze-out로 붕괴 → MOSFET-only 바이어스.
수동소자: poly 저항 TCR 이상, MIM은 비교적 안정, 인덕터 Q는 금속 저항 감소로 상승.
I/O: ESD 스냅백 모델 붕괴.
열: 4 K 스테이지 냉각 예산이 수십 mW — 칩 전체 전력이 제약. 클럭 게이팅, adiabatic, 초전도 SFQ와의 하이브리드.
📊 300 K vs 400 K vs 4 K 물성 비교
값은 벌크/로직 nMOS 주문의 전형적 스케일이다. 노드·도핑·면방위에 따라 달라진다.
| 항목 | 300 K (상온) | 400 K (가속·자동차 접합) | 4 K (LHe / 양자 스테이지) |
|---|---|---|---|
| kT/q | 26 mV | 34.5 mV | 0.34 mV |
| 이상 SS | 60 mV/dec | 80 mV/dec | ~0.8 mV/dec (이론) |
| 실제 로직 SS | 65–80 mV/dec | 85–110 | ~5–20 mV/dec |
| n_i (Si) | ~ 1×10¹⁰ cm⁻³ | ~ 4×10¹² 급 | 사실상 0 |
| 도펀트 이온화 | 거의 완전 | 완전 | freeze-out (저·중도핑) |
| 저전계 μ_n | 기준 | 포논으로 ↓ 30–50% | 포논 동결 ↑ 수 배 (쿨롱 한도) |
| Ioff | 스펙 | ×10 ~ ×100 | 극저 (설계만 되면) |
| Ion | 스펙 | SHE+μ↓ 로 감소 | μ↑ vs Vth↑·freeze-out 경쟁 |
| 열전도 kappa_Si | ~150 W/m·K | 다소 ↓ | 순수 Si는 피크 후 저T에서 포논 경계산란 ↓↓ |
| R_th 체감 | 기준 | 나쁨 | 패키지·계면이 지배, 자기발열 치명 |
| 1/f · RTN | 표준 | 가속 | 시상수 ↑, 텔레그래프 두드러짐 |
| BTI/HCI | 기준 | 지수 가속 | 열 활성 결함은 느림, 핫캐리어·터널은 남음 |
| 설계 목표 | 성능/누설 균형 | SOA, 번인, 자동차 | 전력 mW, 노이즈, 모델 재구축 |
| 킬러 이슈 | 수율, D2BC | 열폭주, 래치업 | freeze-out, 미모델, 열부하 |
🏢 글로벌 파운드리·팹 솔루션
열 (포노닉스·방열)
프론트엔드: STI/IL D 응력과 핫스팟 공동 최적화, GAA 채널 주변 고κ vs 방열 트레이드오프, 국소 SiGe/Si 열전도 맵.
BEOL: 두꺼운 상위 Cu, 더미 메탈 히트 스프레더, 에어갭은 RC에는 이득·열에는 벌.
3D: TSV Cu 기둥 = 열 비아. HBM·로직 스택은 마이크로채널, 몰드 고κ 필러, 다이아몬드 또는 AlN 인터포저 연구.
백사이드 파워 (BSPDN): Intel PowerVia, 후속 노드 — 전원과 열 경로를 웨이퍼 뒤로.
패키지: TIM, In 솔더, 직접 수냉, 공랭 한도 넘는 AI 가속기는 이미 콜드 플레이트 표준.
포노닉 엔지니어링: 나노구조로 포논 평균자유행로를 끊어 열전(TE) ZT를 올리거나, 반대로 핫스팟 스프레딩을 위해 포논 필터를 설계. 소자 방열과 열전 하베스트는 반대 방향 노브.
결함·계면
게터링: 내외부 IG/EG, poly backside, 고에너지 탄소/헬륨 주입 손상층.
금속 오염 관리: Cu 전용 라인 분리, Fe 10⁹ cm⁻³ 이하, TXRF/SPV.
D₂ 고압 어닐: 로직 HCI, CIS, 아날로그 특수 모듈.
HKMG: V_O 제어 어닐, IL 두께, dipole doping (La, Al), 질화.
에피: 무전위 버퍼, aspect-ratio trapping (ART) 으로 III–V/Ge on Si.
저온 공정 vs Cryo 동작
혼동 금지.
| 저온 공정 (BEOL 호환 열예산) | 극저온 동작 (Cryo-CMOS) | |
|---|---|---|
| 목적 | 3D 스택, 모놀리식 CFET, 이미 만든 하부 소자를 안 죽임 | 4 K에서 칩이 기능 |
| 온도 | 공정 최고 T ~ 400–500 °C 이하 | 사용 T = 4 K (또는 1 K, 100 mK 연구) |
| 수단 | 레이저 어닐, 저온 epi, 저온 HK, 하이브리드 본딩 | 도핑 재설계, SOI, 전용 PDK, 초저전력 아키텍처 |
| 주역 | TSMC/삼성/Intel 3D, CEA-Leti | Intel Horse Ridge, IBM, IMEC Cryo-CMOS, 유럽 양자 파일럿 라인 |
양자 제어 IC 생태계
Intel Horse Ridge I/II: 4 K 다채널 스핀/초전도 제어 SoC 방향.
IBM / Google: 희석냉동기 배선 병목 완화용 cryo 증폭·먹스.
IMEC · CEA-Leti · TSMC 연구: 28–16 nm FDSOI Cryo PDK, SS·노이즈·자체발열 논문이 실무 기준.
파운드리 메시지: 양자 = 별도 클린룸이 아니라 기존 CMOS + 극저온 모델 + mW 전력 벽.
현장 체크리스트 (통합·신뢰성·양자)
1. 핫스팟 Δ T와 R_th 네트워크가 스펙 안에 있는가 (SHE 포함). 2. 400 K 누설·래치업·SOA가 번인 조건에서 닫히는가. 3. 금속 오염·EOR 전위·COP가 PCM GOI/누설에 보이는가. 4. Dit, 1/f, NBTI가 D₂/FGA 전후로 정량되는가. 5. Cryo 칩이라면: freeze-out 없는 확장, 4 K SPICE, 스테이지 전력 < 냉각 예산, ESD/밴드갭 우회, 밸리·RTN 노이즈 예산.
🔗 관련 링크 · 다음 챕터
내부
1.1 에너지 밴드 구조 — n_i, Fermi, 도핑의 출발점
1.2 캐리어 수송 — 포논·쿨롱·표면 산란, μ(T)
1.3 PN 접합 다이오드 — I_gen(n_i), 고온 누설
1.5 MOS 커패시터 — C_it, 플랫밴드, BTI의 정전 용량 언어
2.3 단채널 효과 — GAA SHE, DIBL vs 저온 SS
외부 (고전·실무)
Sze & Ng, *Physics of Semiconductor Devices* — 재결합, 결함, 고온
Grove / Nicollian–Brews — Si/SiO₂ 계면, charge pumping의 뿌리
JEDEC JESD 고온 동작·HTOL, AEC-Q100 (자동차 열)
Intel Horse Ridge 논문·ISSCC; IMEC Cryo-CMOS 리뷰
ITRS/IRDS Cryogenic Electronics / Quantum 챕터
중수소 효과: Lyding et al. 1990s HCI isotope; 이후 양산 D₂ anneal 문헌
이 챕터의 한 줄. 고온에서는 열과 결함이 논리를 녹이고, 4 K에서는 얼어붙은 격자와 살아남은 도핑 설계가 큐비트를 조종한다. 같은 실리콘이다. 온도가 물리를 뒤집는다.
