인라인 계측 및 결함 검사 (CD-SEM / OCD)

0.7 인라인 계측 및 결함 검사 (Metrology & Inspection)

🎨 눈으로 보는 핵심 구조도

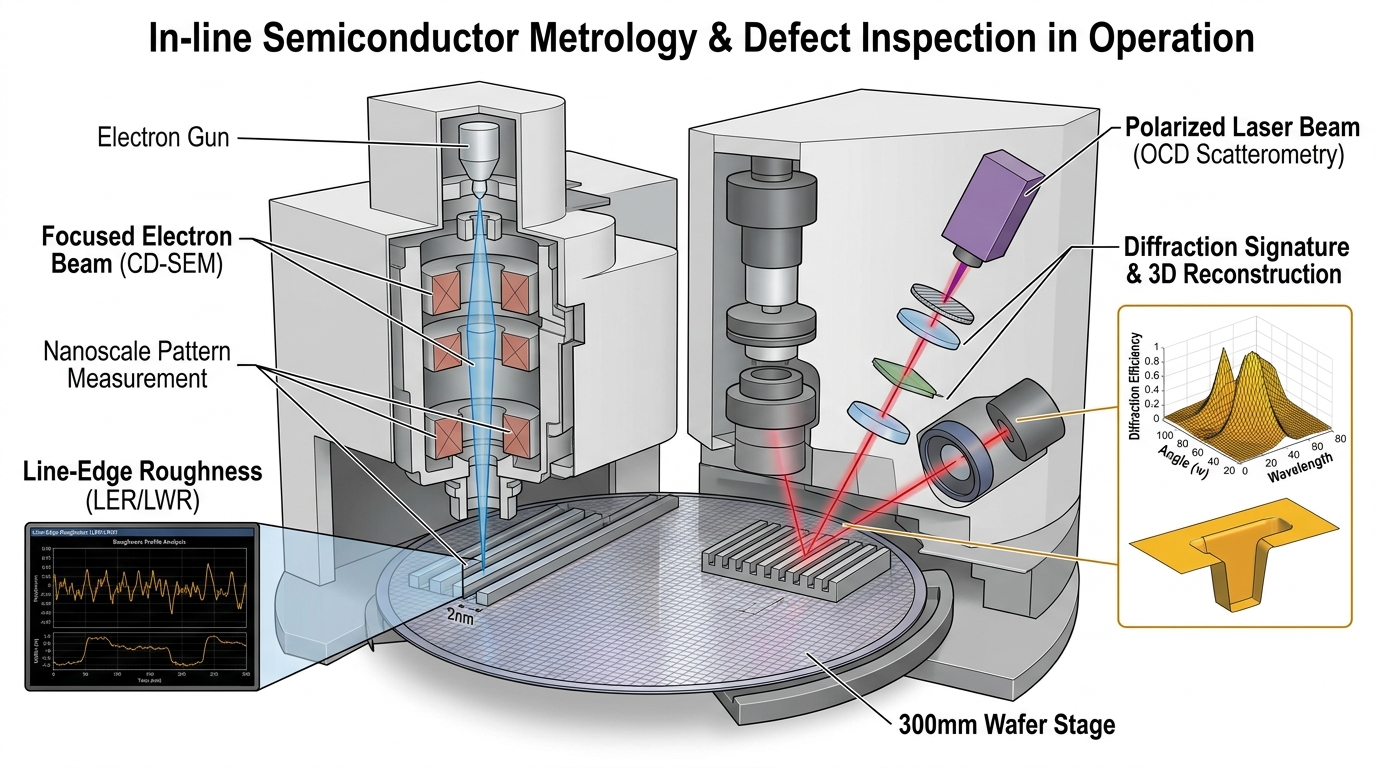

💡 [3D 공학 정밀 구조도] 인라인 CD-SEM 전자빔 미세 패턴 계측(LER/LWR) 및 OCD 분광 타원계측 3D 단면 재구성

2. 인라인 계측 3대 모달리티 대조: BBP 광학 결함 검사 vs CD-SEM 전자빔 계측 vs OCD 분광 스캐터로메트리

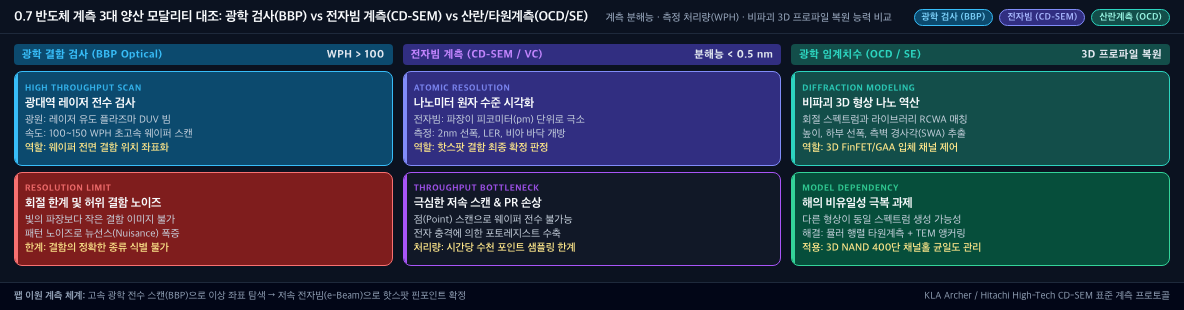

💡 [3대 인라인 계측 모달리티 대조 배너] BBP 광학 검사(Broadband UV 190~450nm) vs CD-SEM(~1 nm 분해능·0.1 nm급 측정 재현성 전자빔) vs OCD(RCWA 역해석 3D 입체 프로파일)

*<b>💡 [3대 인라인 계측 모달리티 대조 배너] 물리 원리 · 스루풋(wph) · 측정 파라미터 및 주요 응용 레이어 비교</b>*

3. 수율 모델 진화사 및 칩렛 분할 패러다임: 포아송 모델 → 머피 모델 → 네거티브 이항 모델 → 칩렛(Chiplet) 아키텍처

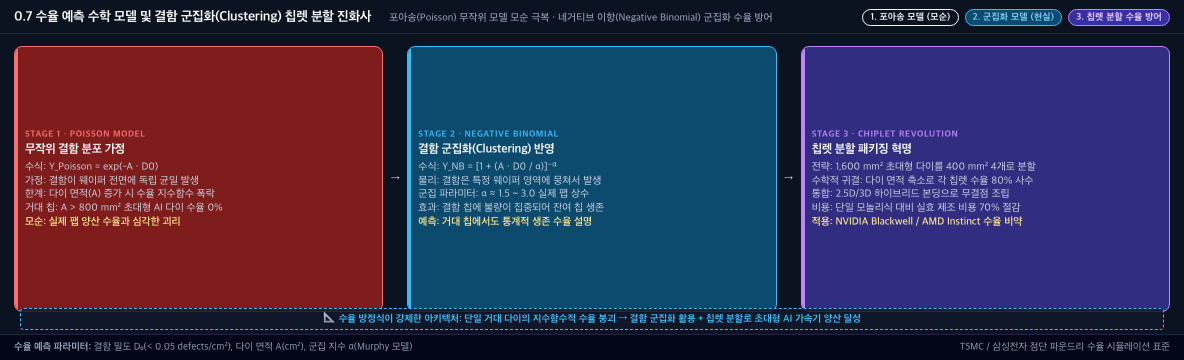

💡 [수율 모델 진화사 및 칩렛 분할 패러다임 인포그래픽] 1단계 포아송 모델(Y=exp(-AD₀)) → 2단계 네거티브 이항 모델(군집화 α≈2) → 3단계 칩렛 분할(단일 다이 800mm² 수율 12% → 4다이 200mm² 수율 78% 극적 반등)

*<b>💡 [수율 모델 진화사 및 칩렛 분할 패러다임 인포그래픽] 결함 군집화 물리 통계와 고비용 초대형 AI 가속기 칩렛 분할 경제학</b>*

4. 인라인 결함 검사 및 APC(고급 공정 제어) 6단계 폐루프 플로우

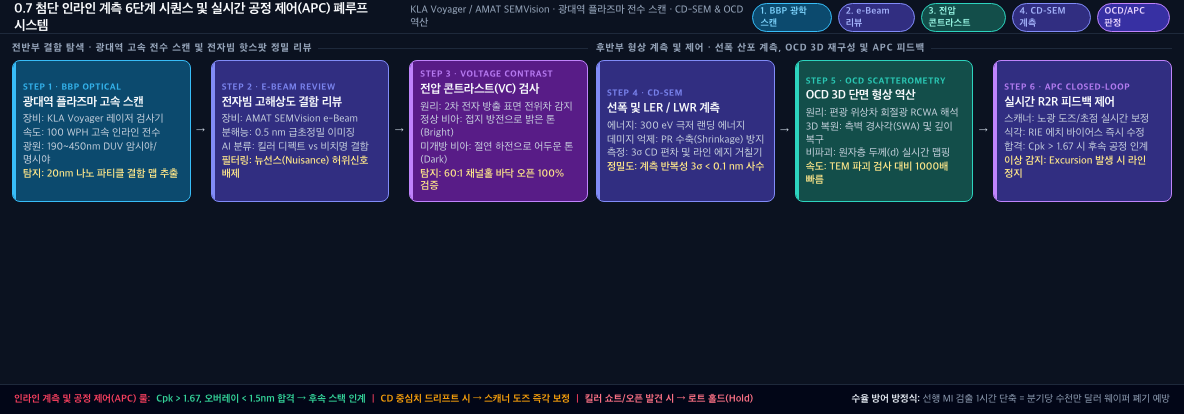

💡 [인라인 계측 및 APC 제어 폐루프 시퀀스] BBP 광역 스캔 → 결함 좌표 KLARF 생성 → e-Beam 고해상도 리뷰 → ADC 인공지능 결함 분류 → 스캐터로메트리/CD-SEM 정밀 측정 → APC 피드백/피드포워드 및 판정 게이트

*<b>💡 [인라인 계측 및 APC 제어 폐루프 시퀀스] KLA 39xx / Archer / Hitachi CD-SEM 기반 인라인 결함 탐지 및 로트 판정 폐루프</b>*

5. 인라인 계측·검사 4대 핵심 결함 물리 및 엔지니어링 극복 트리

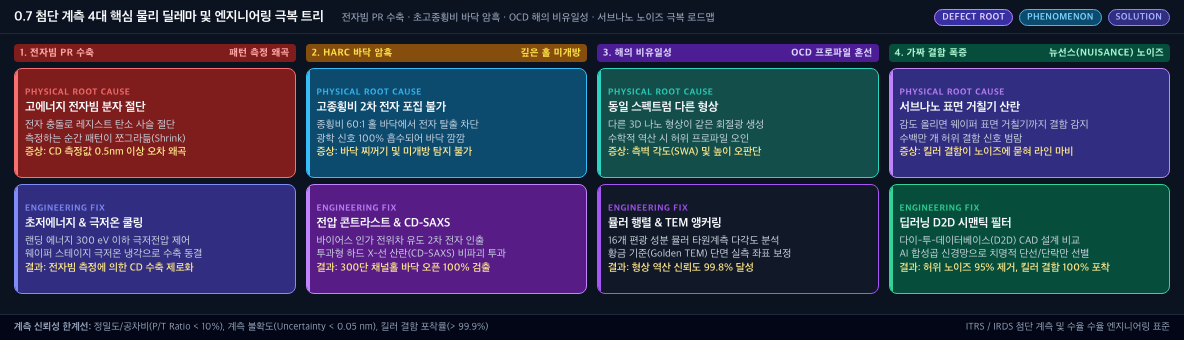

💡 [MI 4대 물리 결함 극복 트리] 전하 축적 왜곡(Charge Up) · 얕은 표면 손상(Beam Damage) · 복잡 3D 비아 바닥 미식각(Aspect Ratio Trap) · 광학 회절 한계(Diffraction Limit) 극복 로드맵

*<b>💡 [MI 4대 물리 결함 극복 트리] 플로팅 저전압 전자빔, 광대역 편광 분광 타원계측, 딥러닝 ADC 및 비파괴 고속 폐루프 체계</b>*

1. 왜 MI가 전공정 투자의 ~15%인가

1.1 수율 방어가 곧 감가상각 방어

선진 로직 팹(N3/N2급)에서 웨이퍼 한 장의 누적 공정비는 수천~1만 달러 이상이다. 수율 1%p는 연간 억~십억 달러 단위다. MI 장비 한 대가 수억~수천만 달러여도, 한 분기 excursion을 하루 빨리 잡으면 본전이다.

최적점은 ‘전수 검사’가 아니라 ‘통계적으로 킬러를 놓치지 않는 커버리지’다. 그래서 팹은 고속 광학 전수 + 저속 e-beam 핫스팟 이원 체제를 쓴다.

1.2 파괴 검사의 불가능성

TEM/FIB 단면은 금본위 진실이다. 그러나:

따라서 양산은 비파괴 프록시에 산다.

프록시가 틀리면 APC가 틀린 방향으로 공정을 민다. 모델 캘리브레이션(TEM 앵커)이 MI의 숨은 핵심인 이유다.

1.3 수율 모델과 결함 클러스터링 수식 (Poisson vs Negative Binomial)

웨이퍼 내 결함 밀도 D₀ (defects/cm²)와 칩 면적 A (cm²)가 주어졌을 때, 칩이 정상 작동할 확률(수율 Y)을 예측하는 표준 모델이다.

여기서 α는 결함 클러스터링 파라미터(α → ∞이면 포아송 모델로 수렴, 통상 팹 α ≈ 1~ 3).

1.4 어디에 15%가 쓰이는가

전형적인 로직 모듈 투자에서 MI는 다음을 먹는다.

리소·에치·증착이 ‘근육’이라면 MI는 근방추(spindle)다. 근육만 키운 팹은 수율 램프가 느리다.

2. 팹 안의 눈 — 전체 아키텍처

2.1 계측(Metrology) vs 검사(Inspection)

둘은 한 루프로 묶인다. 검사가 “여기 이상하다”고 찍으면 계측이 “공정이 얼마만큼 틀어졌는지”를 수치화하고, APC가 에처/스캐너에 피드한다.

2.2 ASCII — 인라인 MI가 보는 단면도

2.3 검사·계측 프로세스 플로우

측정 예산 15%는 보험이 아니라 공정 제어의 본체다. 눈을 깎은 팹은 근육만 남은 선수와 같다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

인라인 계측은 전자의 파동성 분해능과 편광 반사 역산, 그리고 확률론적 수율 통계의 결합이다.

[수식 1] 전자빔 드브로이 파장 및 SEM 극한 분해능 (de Broglie Wavelength)

광학 현미경의 빛 회절 한계를 깨고 원자 단위 선폭을 측정하는 전자선의 파장:

[수식 2] 타원계측법 반사율 비 기본 방정식 (Ellipsometry)

빛이 나노 박막 표면에서 반사될 때의 p편광과 s편광의 위상차(Δ) 및 진폭비(Psi):

[수식 3] 포아송 결함 수율 모델 (Poisson Yield Model)

웨이퍼 면적과 치명적 결함(Killer Defect) 밀도 사이의 경제학적 수율 방정식:

🔗 관련 링크

핸드북 교차 참조: 0.1 리소그래피 · 0.2 식각 · 0.3 박막 · 0.5 CMP · 6.2 글로벌 밸류체인
