목차: Ch 4.1 차세대 3D DRAM 및 4F² 수직 채널(VCT)
Ch 4.1난이도 L5공학 정본 백서

차세대 3D DRAM 및 4F² 수직 채널(VCT)

3D DRAM & Vertical Channel Transistor (VCT)

정본 핸드북 원문

수평 셀 면적 한계를 극복하기 위해 트랜지스터와 커패시터를 3차원 적층

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.
팩트북 열람
관련 개체:samsungskhynixmicron
연계 개념:gpu

4.1 2D DRAM 한계 및 차세대 3D DRAM 4F² VCT

💡 3초 핵심 요약

2D DRAM은 한 평짜리 원룸에 냉장고(커패시터)를 점점 더 높게 쌓아 올리는 아파트다. 방 면적(셀 피치)은 줄이는데 저장 용량은 유지해야 하니 실린더가 하늘로 치솟고, 옆집과 붙으면서 누설·쓰러짐·식각 불량이 폭발한다. 4F² VCT 3D DRAM은 냉장고를 옆으로 눕히지 않고, 트랜지스터를 땅속으로 수직 기둥(Vertical Channel Transistor)으로 박고 셀을 4F² 격자로 재배치하는 전환이다. 같은 실리콘 대지에서 방 두 채를 한 채로 합친 밀도를 내고, 그다음 세대는 그 기둥을 층층이 쌓는 진짜 3D 메모리 도시로 간다.

비유를 한 줄 더 밀면: 6F²는 주차면 3칸짜리 경사로 주차장, 4F² VCT는 엘리베이터 샤프트 하나에 차를 수직으로 넣는 타워 주차장이다. 면적당 대수(비트)가 점프하고, 문제는 “차를 어떻게 세우나”가 아니라 “샤프트를 얼마나 곧고 깨끗하게 뚫나”로 바뀐다.

🎨 눈으로 보는 구조/공정 비교

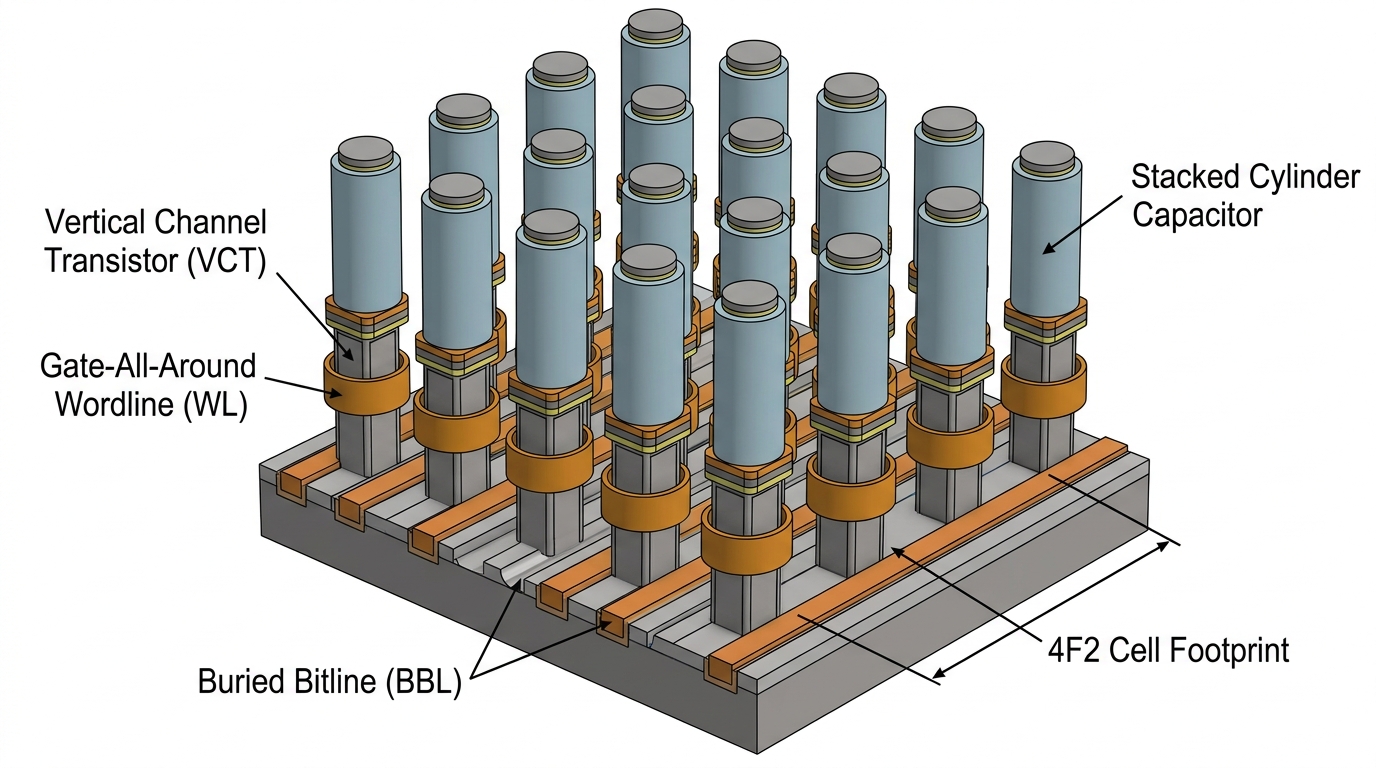

💡 [3D 공학 정밀 구조도] 차세대 3D VCT(수직 채널 트랜지스터) 4F2 DRAM 셀 어레이: 수직 실리콘 필러 채널, 매립형 비트라인(BBL) 및 적층 실린더 커패시터

💡 [3D 공학 정밀 구조도] 차세대 3D VCT(수직 채널 트랜지스터) 4F2 DRAM 셀 어레이: 수직 실리콘 필러 채널, 매립형 비트라인(BBL) 및 적층 실린더 커패시터

💡
💡 [3D 공학 정밀 구조도] 수직 기둥형 실리콘 채널(VCT), 기판 매립형 비트라인(BBL), 원통 360도 포위 GAA 워드라인(WL) 및 상부 직결 초고종횡비 적층 실린더 커패시터 4F2 셀 매트릭스

🎨 눈으로 보는 핵심 공정 아키텍처 & 인포그래픽

💡
[정밀 나노 소자 아키텍처 & 공정 플로우] 3D 공학 일러스트레이션과 1184px 정밀 인포그래픽, 정밀 비교 분석표로 핵심 입체 구조 및 공정을 시각화합니다.

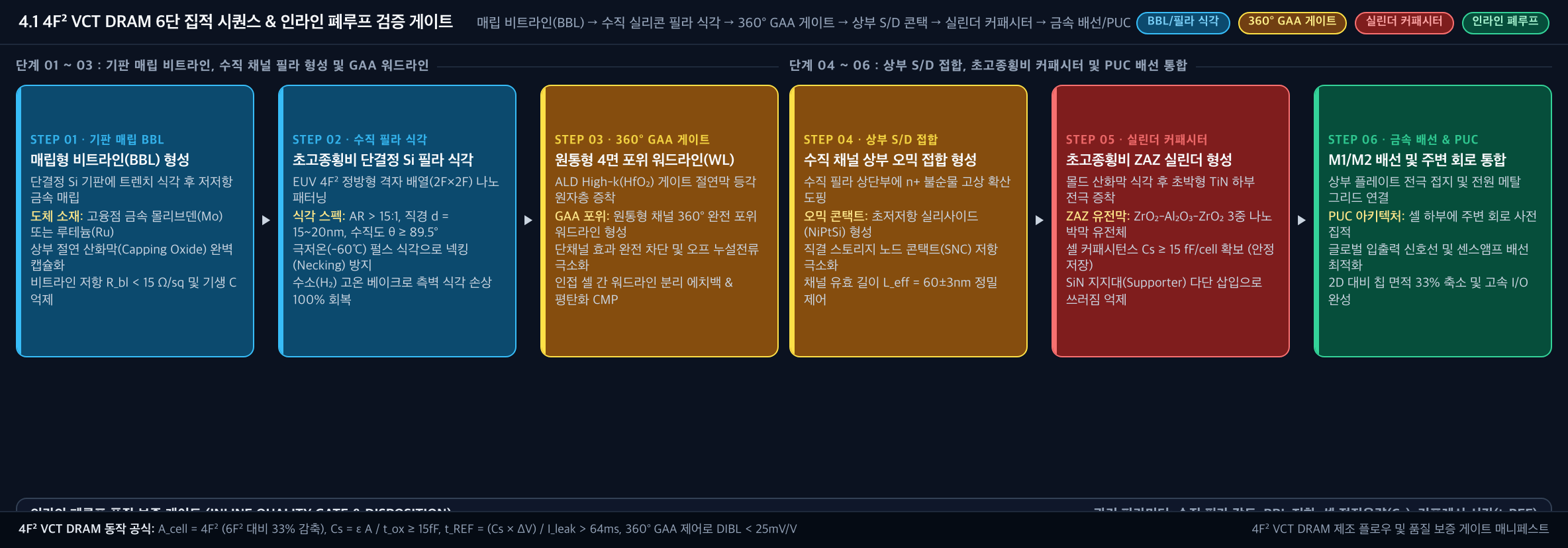

1. 4F² VCT DRAM 6단 제조 집적 시퀀스 & 인라인 폐루프 검증 게이트

💡 [4F² VCT DRAM 6단 집적 시퀀스] 매립 비트라인(BBL) → 수직 실리콘 필라 식각 → 360° GAA 게이트 → 상부 S/D 콘택 → 실린더 커패시터 → 금속 배선/PUC

💡 [4F² VCT DRAM 6단 집적 시퀀스] 매립 비트라인(BBL) → 수직 실리콘 필라 식각 → 360° GAA 게이트 → 상부 S/D 콘택 → 실린더 커패시터 → 금속 배선/PUC

*<b>💡 [4F² VCT DRAM 6단 집적 시퀀스] 필라 수직도 θ ≥ 89.5°, d = 18±1nm, BBL 저항 < 15Ω/sq, Cs ≥ 15fF/cell, 리프레시 t_REF > 64ms 인라인 폐루프 게이트</b>*

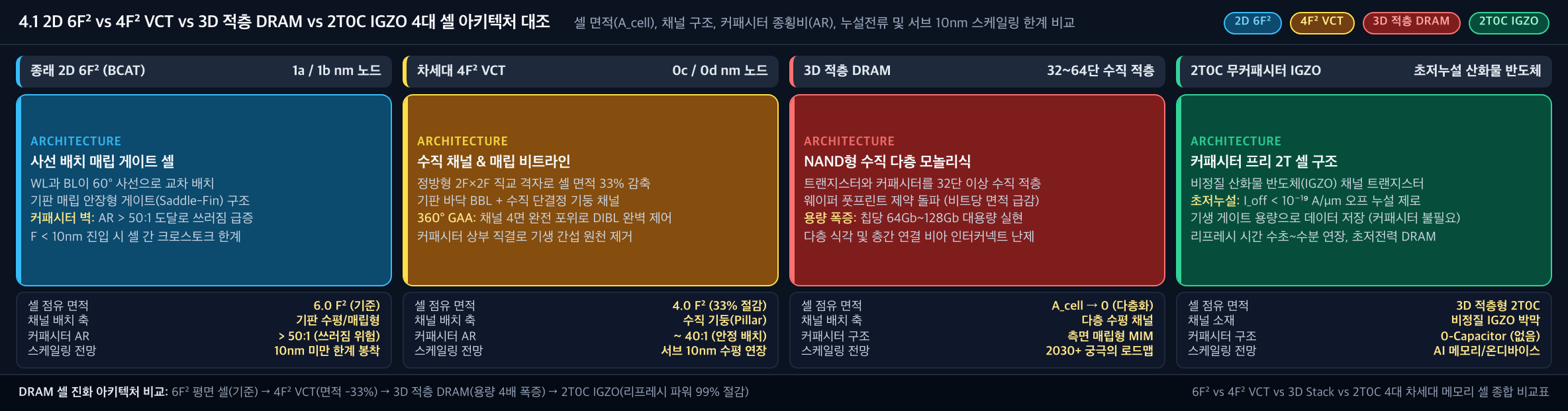

2. 2D 6F² vs 4F² VCT vs 3D 적층 DRAM vs 2T0C IGZO 4대 셀 아키텍처 대조

💡 [2D 6F² vs 4F² VCT vs 3D 적층 DRAM vs 2T0C IGZO 대조] 셀 면적(A_cell), 채널 구조, 커패시터 종횡비(AR), 누설전류 및 서브 10nm 스케일링

💡 [2D 6F² vs 4F² VCT vs 3D 적층 DRAM vs 2T0C IGZO 대조] 셀 면적(A_cell), 채널 구조, 커패시터 종횡비(AR), 누설전류 및 서브 10nm 스케일링

*<b>💡 [2D 6F² vs 4F² VCT vs 3D 적층 DRAM vs 2T0C IGZO 대조] 6F² 사선 배치에서 4F² VCT 정방 격자로 33% 면적 감축 및 3D 수직 다층 적층 로드맵</b>*

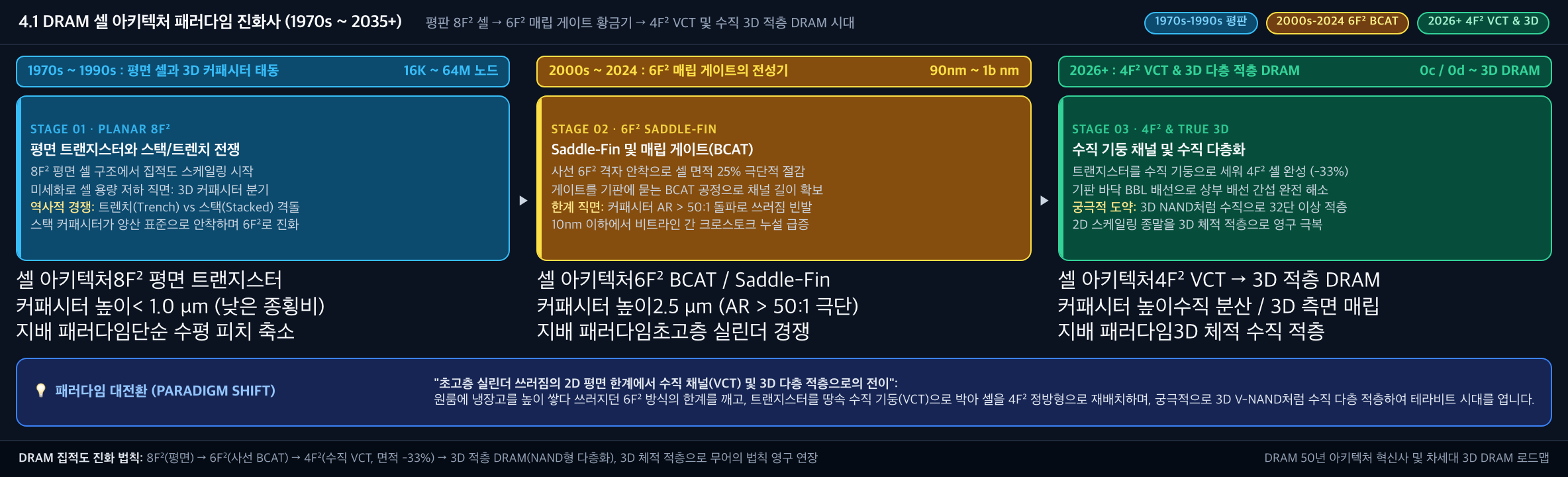

3. DRAM 셀 아키텍처 패러다임 진화사 (1970s ~ 2035+)

💡 [DRAM 셀 아키텍처 패러다임 진화사] 1970s-1990s 평판 8F² 셀 → 2000s-2024 6F² 매립 게이트(BCAT) 황금기 → 2026+ 4F² VCT 및 수직 3D 적층 DRAM

💡 [DRAM 셀 아키텍처 패러다임 진화사] 1970s-1990s 평판 8F² 셀 → 2000s-2024 6F² 매립 게이트(BCAT) 황금기 → 2026+ 4F² VCT 및 수직 3D 적층 DRAM

*<b>💡 [DRAM 셀 아키텍처 패러다임 진화사] 초고층 실린더 쓰러짐의 2D 평면 한계에서 수직 채널(VCT) 및 3D 다층 적층으로의 패러다임 대전환</b>*

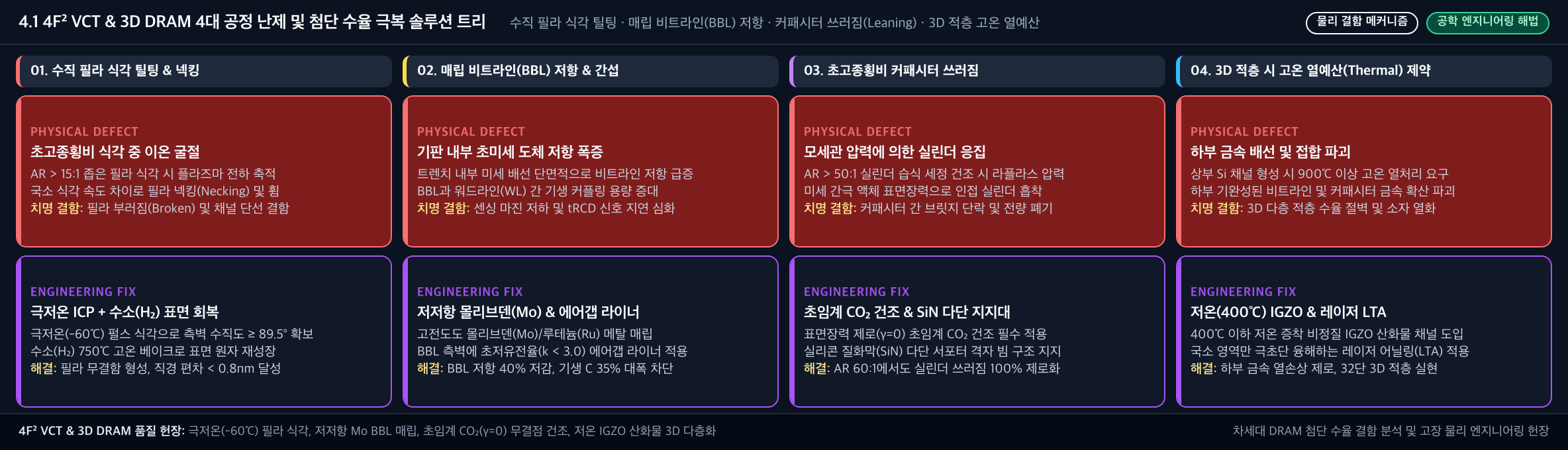

4. 4F² VCT & 3D DRAM 4대 공정 난제 및 첨단 수율 극복 솔루션 트리

💡 [4F² VCT & 3D DRAM 4대 공정 난제 및 첨단 수율 극복 솔루션 트리] 수직 필라 식각 틸팅 · 매립 비트라인(BBL) 저항 · 커패시터 쓰러짐(Leaning) · 3D 적층 고온 열예산

💡 [4F² VCT & 3D DRAM 4대 공정 난제 및 첨단 수율 극복 솔루션 트리] 수직 필라 식각 틸팅 · 매립 비트라인(BBL) 저항 · 커패시터 쓰러짐(Leaning) · 3D 적층 고온 열예산

*<b>💡 [4F² VCT & 3D DRAM 4대 공정 난제 및 첨단 수율 극복 솔루션 트리] 극저온(-60℃) 필라 식각, 저저항 Mo BBL 매립, 초임계 CO2(γ=0) 무결점 건조, 저온 IGZO 산화물 3D 다층화</b>*

2D 6F² (COB 실린더) vs 4F² VCT 셀 평면도 비교

DRAM 셀 아키텍처셀 점유 면적 (A_cell)워드라인 및 비트라인 라우팅물리적 스케일링 한계 및 전망
[1] 종래 2D 6F² 평면 셀6F² (F: 하프 피치)비트라인과 워드라인이 사선 대각선으로 교차 (새들핀/매립 게이트)F < 10 nm에서 비트라인 간 기생 정전 결합 및 누설로 미세화 한계 봉착
[2] 4F² VCT (수직 채널 트랜지스터)4F² (면적 33% 대폭 절감)하부에 매립 비트라인(BBL), 수직 원통 기둥 게이트, 최상부 커패시터평면 면적을 획기적으로 줄여 10나노 이하 0c/0d 노드까지 수평 연장
[3] 3D 스택 DRAM (미래 3D NAND형)A_cell → 0 (다층 적층)트랜지스터와 커패시터를 3D NAND처럼 수직으로 32~ 64층 이상 다층 적층실리콘 웨이퍼 면적당 비트 밀도 수배 폭증, 2030년 차세대 표준 유력

🔍 왜 필요한가? — 2D DRAM이 벽에 부딪힌 진짜 이유

셀이 기억하려면 “전하 양동이”가 필요하다

DRAM 한 비트는 트랜지스터 스위치 하나와 커패시터 양동이 하나다. 양동이에 전자를 채워 1, 비워 0. 리프레시 주기 동안 물이 새면 데이터가 죽는다. 양동이 용량 Cs가 줄면 (1) 센스앰프가 비트라인 기생과 구분하지 못하고, (2) 누설에 취약해지고, (3) 소프트에러(알파/중성자)에 무너진다. 현장 설계 기준은 2D DRAM 양산 표준 Cs ≥ 20~25 fF와, 서브 10nm 및 3D DRAM VCT 극한 스케일링 물리 하한선 Cs ≳ 10~15 fF의 2대 계층으로 명확히 고정된다. 노드가 줄어도 이 하한선은 크게 못 낮춘다. 물리와 노이즈 마진이 허락하지 않는다.

면적은 줄고, 높이는 미친 듯이 는다

커패시터를 평면 플레이트로 두면 면적 ∝ F²로 죽으므로, 업계는 실린더·필라·다층 유전체로 높이를 올렸다. 스토리지 노드 식각 종횡비는 1y/1z에서 이미 40:1을 넘고, 1a/1b 논의에서는 50~80:1 이야기가 나온다. 고층 아파트 복도가 너무 좁아 벽을 깎다 옆집과 뚫리는 것과 같다.

그 결과:

쓰러짐(leaning/collapse): 웨트 세정 모세관력, 건조 스트레스, 잔류 응력.

브릿지: 실린더 간 CD 변동 + 틸트 → 쇼트.

보잉/노칭: 플라즈마 이온 각도·전하 축적으로 허리만 굵어짐.

유전체 누설: ZrO₂/Al₂O₃/ZrO₂ (ZAZ) 등 고-k가 얇아지면 터널·트랩.

SN 콘택트 저항·보이드: 바닥이 안 보이는 구멍에 금속을 넣는 일.

트랜지스터도 평면의 죄수였다

액세스 트랜지스터는 짧은 채널에서 오프 누설(Ioff) 과 온 전류(Ion) 를 동시에 만족해야 한다. 리세스 채널(RCAT), 핀, 베리드 채널(BCAT)로 실효 채널을 늘렸지만, 6F² 레이아웃은 활성 영역·게이트·비트라인이 평면에서 서로 자리를 뺏는 퍼즐이다. 더 줄이면 패터닝이 EUV+멀티패터닝 지옥이 되고, 기생 용량이 센스 마진을 먹는다.

6F²의 기하학

최소 피처 F일 때 워드라인 피치 2F, 비트라인 피치 3F 조합이 전형적인 6F²다. 같은 F에서 4F²는 면적 2/3. 1Gb 다이에서 셀 어레이가 면적의 대부분을 차지하므로, 아키텍처 한 방이 노드 반 세대 이상의 밀도 효과가 난다. 이게 VCT를 미는 경제적 이유다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

DRAM이 2D에서 3D VCT로 진화하는 동력은 센스 앰프 신호 판별 마진, 전하 보존 유지 시간, 셀 레이아웃의 기하학적 극한이라는 3대 물리 법칙에 뿌리를 두고 있다.

[수식 1] DRAM 비트라인 센싱 전압 마진(Sensing Margin Δ V_BL)

커패시터에 저장된 전하(Q_s = Cs · V_s)가 워드라인이 켜지는 순간 프리차지된 비트라인(V_BL = VDD/2)과 공유될 때 발생하는 전압 변화량 Δ V_BL은 다음과 같다:

💡
📐 ΔV_BL = (VDD / 2) · [Cs / (Cs + CBL)]

Cs: 셀 스토리지 노드 커패시턴스 (2D 표준 20~25 fF, VCT 물리 하한 10~15 fF)

CBL: 수천 개 셀이 매달린 비트라인의 기생 정전용량 (~ 80~ 100 fF)

VDD: 동작 전원 전압 (≈ 1.0 V)

전하 공유 파라미터2D 레거시 DRAM 노드10나노 이하 초미세 DRAM신호 감지 여유도 (Sensing Margin)
셀 정전용량 (Cs)Cs ≈ 25 fF (충분한 전하량)Cs < 12~ 15 fF (스케일링으로 급감)ΔV_BL ∝ Cs / (Cs + CBL) 신호 전압 감소
비트라인 기생용량 (CBL)CBL ≈ 100 fFCBL ≈ 80 fF (상대적으로 큼)비트라인 기생 용량이 커질수록 센싱 마진 급락
센싱 전압차 (Δ V_BL)Δ V_BL ≈ 100~ 120 mV (안정적 감지)Δ V_BL < 50~ 60 mV (오동작 위험)고감도 센스앰프(Sense Amp) 설계 및 저기생 배선 필수

직관적 비유 (욕조에 컵의 물 붓기):

큰 욕조(CBL)에 물 한 컵(Cs)을 부었을 때 욕조 수위가 눈에 띄게 올라가야 센스 앰프가 "물이 들어왔다(데이터 1)"고 감지할 수 있다.

노드가 줄어들어 커패시터 컵이 작아지면 욕조 수위 변화(Δ V_BL)가 30~50 mV 이하로 떨어져, 열잡음(Noise)에 묻혀 데이터를 영원히 읽을 수 없게 된다. 따라서 2D DRAM 표준 신뢰성 마진은 Cs ≥ 20~25 fF를 목표로 하며, 서브 10nm 및 3D DRAM VCT의 극한 스케일링에서도 최소 Cs ≳ 10~15 fF는 결코 양보할 수 없는 물리적 하한선이다!

[수식 2] DRAM 데이터 유지 시간(Retention Time τ_ret)과 4대 누설전류

DRAM 커패시터에 저장된 전하가 누설전류(I_leak)로 빠져나가 데이터가 증발하기 전까지 버티는 시간 τ_ret은 다음과 같다:

💡
📐 τ_ret = (Cs · ΔV_margin) / I_leak

총 누설전류는 4가지 물리 경로의 합으로 결정된다:

💡
📐 I_leak = I_sub-threshold + I_GIDL + I_dielectric + I_junction

I_sub: 트랜지스터 서브문턱 누설 (채널 오프 실패)

I_GIDL: 게이트 유도 드레인 누설 (고전계 밴드 간 터널링)

I_diel: 커패시터 유전막(ZAZ) 직접 양자 터널링 누설

I_junction: 실리콘 p-n 접합 결함 트랩에 의한 생성-재결합 누설

커패시터 4대 누설 경로물리적 발생 메커니즘누설 거동 특성리프레시(tREFI) 엔지니어링 대책
① 유전막 터널링 누설 (I_cap)초박막 ZAZ 유전막을 직접 관통하는 양자역학적 터널링전계 및 유전막 결함에 비례고유전율 지르코니아/알루미나(ZrO₂/Al₂O₃) 원자층 적층
② 접합 누설전류 (I_junc)스토리지 노드 접합부의 전계 방출 및 결함 보조 생성 누설기판 전위 및 접합 전계 의존불순물 도핑 농도 경사 완화 및 초박막 에피 계면 세정
③ 서브문턱 누설 (I_sub)트랜지스터 턴오프 상태에서 채널을 통해 비트라인으로 방전문턱전압(Vth) 및 온도에 지수함수 비례매립 게이트(BCAT) 일함수 최적화 및 백바이어스 인가
④ 밴드 간 터널링 누설 (I_GIDL)게이트-드레인 겹침 영역의 초고전계로 전자가 가전자대에서 전도대로 도약드레인 전압 상승 시 급증오프셋 스페이서 배치 및 게이트 모서리 전계 완화

초저누설 산화물 반도체 IGZO(Indium Gallium Zinc Oxide)의 등장:

실리콘 트랜지스터는 밴드갭(1.12 eV) 한계로 인해 아무리 꺼도 상온에서 I_sub ≈ 10⁻¹⁴ A가 샌다.

차세대 VCT 채널로 연구되는 IGZO는 와이드 밴드갭(3.2 eV)을 가져 오프 누설전류가 10⁻¹⁹ A 이하 (실리콘의 1/10만 분의 1)다.

IGZO VCT를 적용하면 리프레시 주기를 기존 64 ms에서 수 시간 이상으로 늘릴 수 있어, DRAM의 고질적인 대기 전력 소모를 99% 없앨 수 있다.

[수식 3] 2D 6F² 셀 한계 vs 4F² VCT 기하학적 면적 수식

전통적인 2D DRAM 셀 면적은 워드라인 피치와 비트라인 피치의 기하학적 배치 제약으로 인해 6F² 이하로 줄일 수 없다:

💡
📐 A_6F² = 3F × 2F = 6F² ⇒ A_4F² = 2F × 2F = 4F²

2D 평면에서는 트랜지스터 채널 길이(Lg)와 비트라인 콘택, 커패시터 콘택이 한 평면 위에 가로로 나란히 배치되어야 하므로 워드라인 축으로 최소 3F의 길이가 필요하다.

4F² VCT의 혁신:

트랜지스터를 수직 기둥으로 세우면, 채널 길이(Lg)가 수직 깊이(z축)로 흡수되어 평면 점유 공간이 1F × 1F로 축소된다.

가로세로 2F × 2F = 4F² 격자 안에 트랜지스터와 커패시터를 1:1로 수직 일치시켜, 동일한 노광 장비(F)를 쓰고도 셀 면적을 정확히 33.3% 절감하여 웨이퍼당 칩 생산량을 1.5배로 끌어올린다.

3D NAND가 이미 보여 준 길

NAND는 평면을 포기하고 층을 쌓아 원가를 꺾었다. DRAM은 1T1C + 고Cs + 고속 랜덤이라 층 쌓기가 훨씬 어렵다. 그래서 중간 다리로 먼저 셀을 4F² 수직 채널로 바꿔 평면 밀도를 먹고, 그다음 필라/캡을 다층화하는 로드맵이 잡혔다. VCT는 “3D DRAM의 입구”이지, 최종 목적지가 아니다.

⚙️ 심층 작동 메커니즘 & 팹 단위 공정

VCT가 하는 일 — 전선을 기둥으로

평면 MOSFET은 채널이 웨이퍼 표면에 누워 있다. VCT는 실리콘 필라를 세우고, 전류가 위↔아래로 흐르게 한다. 게이트가 필라를 둘러싸면(surrounding gate / GAA) 정전 제어가 극적으로 좋아진다. 짧은 게이트 길이에서도 Ioff를 막고, 바디가 떠 있는 플로팅 바디 효과는 도핑·접지 스킴·듀얼 게이트로 다스린다.

읽기/쓰기:

쓰기 1: WL을 열고 BL을 하이. 전하가 커패시터로.

쓰기 0: BL 로우로 방전.

읽기: BL을 프리차지하고 WL 오픈. Cs와 Cbl 전하 공유 → 센스앰프가 ΔV를 박아 증폭.

VCT의 이득: 같은 풋프린트에서 채널 길이를 높이(필라 높이)로 확보 → 단채널 완화. 대신 필라 CD, 테이퍼, 계면 트랩이 새로운 산포 원천.

커패시터 배치 옵션 (업체·세대에 따라 혼재):

1. 필라 상부 고전 실린더 — 2D 캡 노하우 재사용, AR 문제는 남음. 2. 필라 옆 수평 트렌치/컵 — 높이를 옆으로 풀어 AR을 낮춤. 3. 스택 커패시터 다층 — 진정한 3D DRAM으로 가는 본선.

단위 공정 — 현장에서 실제로 싸우는 스텝

1) 필라 패터닝 하드마스크는 보통 비정질 탄소(ACL) + SiON/SiO₂/SiN 다층. 1x nm CD에 EUV 또는 멀티패터닝. 필라 어레이는 밀도가 높아 로딩 효과(열린 곳 vs 빽빽한 곳 식각 속도 차)가 심하다. 레시피는 소스 파워(라디칼), 바이어스 파워(이온), 펄스 듀티, 웨이퍼 온도(정전척 −20~60 °C 대역)를 묶어 프로파일을 잡는다.

2) 초고 AR 실리콘 식각 Cl₂/HBr/O₂/NF₃/SF₆ 계열 ICP. 사이드월 패시베이션(SiOBr, 폴리머)이 부족하면 언더컷, 과하면 잔류·CD 손실. 보잉이 생기면 게이트 올어라운드 두께가 높이 방향으로 들쭉날쭉 → Vt 산포. 펄스 바이어스와 중간 세정(in-situ strip)으로 부산물을 빼낸다. 장비는 램리서치 도전체/실리콘 식각 플랫폼, TEL 마그넷론/ICP, AMAT 센트리스 계열이 전면에 있다.

3) 손상층 제거와 채널 품질 식각된 필라 표면은 아몰퍼스·격자 결함·잔류 Br/Cl. 습식(dHF, SC1 약액) + H₂ 어닐 + 선택 에피 재성장으로 채널을 되살린다. 여기를 대충 하면 계면 트랩 Dit ↑, 서브스레숄드 스윙 악화, GIDL, 리프레시 페일.

4) 게이트 스택 DRAM 액세스는 로직 HKMG와 결이 다르다. 누설과 신뢰성(TDDB, NBTI/PBTI)이 리프레시와 직결. 열산화 또는 ISSG로 계면 SiO₂ 수 Å, 그 위 ALD SiON / 고-k, 일함수는 TiN, W, Mo, 도핑 폴리 조합. 필라 전면을 균일하게 덮는 컨포멀 ALD가 생명이다. 온도 창은 하류 캡 열예산과 충돌하므로 저온 ALD(200~400 °C급)와 후속 스파크 어닐의 타협이 핵심이다.

5) 워드라인 분리 필라 사이를 채운 게이트 금속을 이방성 에치백해 각 필라 둘레에만 링 게이트를 남기거나, 라인 형태로 WL을 정의한다. 에치백 과하면 필라 상단 노출(숏), 부족하면 WL-WL 브릿지. CMP 디스싱·이로전은 어레이 가장자리에서 특히 심하다.

6) 소스/드레인 필라 상·하단 n+ (또는 p+ 변형). 빔 이온주입은 그림자가 나서 플라즈마 도핑(PLAD), 모노레이어 도핑, 인시추 도핑 에피가 유리하다. 활성화는 레이저/플래시 어닐로 확산을 최소화. 필라 내 도핑 구배가 기울면 직렬저항과 펀치스루가 동시에 나빠지는 잔인한 트레이드오프가 생긴다.

7) 커패시터 MIM 고-k는 ZAZ, HfO₂ 계, TiO₂/SrTiO₃ 연구, 전극은 TiN, Ru, Mo. ALD 사이클이 구멍 끝까지 도달해야 한다. 전구체 예: TEMAZ/Zr, TMA/Al, TiCl₄, RuO₄ 계. 퍼지 부족 → 파티클·기상 반응. 오존/O₂ 플라즈마 산화 조건이 전극 산화와 유전율 결정. 형성 가스 어닐로 트랩을 줄인다.

8) 배선과 기생 비트라인은 저항이 센스 시간에 직결. W → 저저항 금속(Ru, Mo) 검토가 2D 말기와 동일하게 VCT에도 따라온다. 배리어(TiN, TaN)가 두꺼우면 금속 단면이 줄어 역효과. 하부 BL을 필라 아래에 깔면 열예산·콘택트 정렬이 새로운 정렬 전쟁(overlay)이 된다.

9) 모듈 통합 순서의 철학 “캡 먼저 vs 트랜지스터 먼저”는 열예산 전쟁이다. 고-k 캡은 고온을 싫어하고, 채널 에피·활성화는 온도를 원한다. VCT는 필라 높이가 곧 채널 길이이자 열 경로라, 스파이크 어닐 균일성(웨이퍼 에지) 이 수율 지도에 그대로 찍힌다.

장비 메커니즘을 한 줄로

식각기는 이온의 망치(이방성)와 라디칼의 화학(선택비) 을 펄스로 섞는 타악기이고, ALD는 표면이 흡착으로 포화될 때까지 기다리는 정밀 도장이다. VCT 수율은 이 두 악기가 필라 높이 전 구간에서 박자를 맞추는지에 달려 있다.

⚠️ 나노 한계 결함 및 현장 해결책

불량 모드현장 증상원인해결 방향
필라 쓰러짐블록 페일, 브릿지고AR, 웨트 모세관, 잔류 응력건식 린스, 용매 치환 건조, 지지대(support) 패턴, 하드마스크 강성
테이퍼/보잉Vt 산포, 국부 전계패시베이션 불균형, 전하업펄스 플라즈마, 중간 스트립, 바이어스 프로파일
게이트 미커버리지국부 숏채널, Ioff 꼬리ALD 종횡비, 전구체 고갈사이클 퍼지 강화, 전구체 교체, 온도/압력 창
계면 트랩리프레시 약, 노이즈식각 손상, DitH₂/D₂ 어닐, 에피 재생, 계면 SiO₂ 제어
플로팅 바디히스토리 이펙트, 불안정 Vt바디 전하 축적바디 컨택 스킴, 게이트 일함수, 동작 파형
MIM 누설/TDDB리텐션 페일, 번인 드롭결정립계, 박막 핀홀ZAZ 라미네이트, 전극 일함수, 어닐
SN/BL 오픈싱글 비트, 컬럼 페일보이드, 언더필CVD/ALD 라이너, 리플로우, 시드 개선
오버레이 미스어레이 가장자리 수율다층 정렬, 워피지고차 오버레이 보정, 스트레스 필름 밸런스
워피지스캐너 디포커스고AR 필름 응력보상 SiN, 백사이드 증착, 슬릿 스트레스 릴리프
파티클/금속 오염랜덤 페일고-k 전구체, 식각 폴리머인시추 클린, 필터, 큐 타임 관리

신뢰성 포인트

리텐션: VCT 채널 GIDL + MIM 누설의 합. 온도 85~95 °C 스펙에서 꼬리 비트를 잘라야 한다.

디스터브: 인접 WL/BL 커플링. 4F²는 이웃이 더 가깝다. 쉴드 라인, 부스트 타이밍, 채널 도핑으로 방어.

로 해머성 교란: 수직 구조라고 사라지지 않는다. 워드라인 반복이 필라 간 커플링으로 남을 수 있어, 카운터·리프레시 강화가 컨트롤러와 같이 간다.

열: 필라는 가늘고 방열 경로가 좁다. 백사이드 파워, 어레이 토글 패턴에서 로컬 히팅 → 리텐션 맵이 변한다.

계측은 CD-SEM만으로 부족하다. TEM/STEM 단면을 필라 높이 전 구간, OCD/스케터로메트리로 보잉, 프로브로 Vt 꼬리, 어레이 레벨 리텐션 비트맵이 한 세트다. “평균은 좋은데 1 ppm 꼬리가 죽는” 전형적인 메모리 싸움이다.

📊 주요 세대별/방식별 기술 스펙 비교

항목2D 6F² (1z/1a 전후)2D 극한 (1b/1c 시도)4F² VCT (1층)다층 3D DRAM (로드맵)
셀 면적6F²6F², F만 축소4F²4F² × 1/층수
액세스 TrRCAT/핀/베리드 채널동일 + EUV 한계수직 필라 GAA스택 필라 / 수평 채널 스택
커패시터고AR 실린더 MIMAR 50:1+ 전쟁상부 또는 측벽 MIM층간 공유/스택 캡
핵심 난제캡 쓰러짐, Ioff패터닝 비용, 수율필라 식각·손상·오버레이층간 정렬, 열예산, 수율
밀도 이득기준체감 감소동일 F에서 ~1.5×층수에 비례
속도/전압DDR5/LPDDR5X 검증됨마진 축소기생 재설계 필요로직 근접 적층과 결합 가능
원가 구조성숙, 감가상각 유리EUV 샷·마스크 폭증신규 모듈 CAPEXNAND형 스택 투자
장점양산 노하우기존 라인 연장밀도+단채널장기 스케일링
단점물리적 천장수율/원가 불확실신공정 수율 골짜기아직 양산 표준 없음

숫자 감각 (오더 오브 매그니튜드, 제품·세대에 따라 변동):

F: 1z급 십수 nm 전후에서 셀 설계 규칙이 쪼개짐.

Cs: 2D 표준 20~25 fF 확보, 3D VCT 극한 스케일링 시 10~15 fF 하한선 타깃.

필라 CD: 게이트 전장 확보와 직렬저항 사이에서 10 nm급 전후가 논의 중심.

종횡비: 2D 캡 > VCT 필라 식각. VCT는 “구멍 깊이”를 “채널 길이”로 바꿔 쓰는 발상.

🏢 글로벌 파운드리·메모리·장비 생태계 및 업계 실측

메모리 IDM

삼성전자: 1a/1b nm 2D 양산 전선과 동시에, 수직 채널·4F² 및 3D DRAM을 차세대 후보로 공개 로드맵에 올려 왔다. 강점은 캡 고AR 식각·고-k 양산 수율, 그리고 컨트롤러/패키지까지 수직 통합.

SK하이닉스: HBM으로 적층 패키지 주도권을 쥔 상태에서, 셀 자체의 3D화는 “패키지 3D”와 다른 축이다. 4F²/VCT는 비트당 원가를 다시 꺾기 위한 본선 연구. 캡·배선 저저항 금속에서 장비사와 공동 레시피.

마이크론: 1α/1β/1γ로 2D를 밀어온 축. 4F² 전환 타이밍은 원가 곡선과 EUV 가동률의 함수. 미국·일본 장비 생태계와의 거리가 가깝다.

로직 파운드리와의 접점

TSMC·인텔: DRAM 셀을 대량 팔지는 않지만, 온다이 메모리, 3D 스택, 후면 전원, GAA(나노시트) 공정 키트가 VCT 필라·컨포멀 게이트와 재료적으로 통한다. 고대역 HBM 인터포저/베이스 다이는 이미 TSMC CoWoS, 인텔 EMIB/Foveros와 메모리 IDM의 접점이다. “3D DRAM + 로직 근접”이 되면 파운드리 패키징이 셀 구조만큼 중요해진다.

장비

ASML: 셀 어레이 4F²는 피치가 타이트해 EUV High-NA가 로직만이 아니라 메모리 임계층에도 스며든다. 오버레이와 워피지가 High-NA 수율의 숨은 적.

램리서치: 고AR 유전체/실리콘 식각, 펄스 플라즈마, 드라이 레지스트 연계. 실린더 쓰러짐과 필라 보잉은 이 회사 애플리케이션 랩의 단골 숙제.

도쿄일렉트론(TEL): 배치 열처리, 코팅/현상, 일부 식각·증착. 필라 손상 회복 어닐과 트랙 큐 타임.

AMAT: CVD/PVD/CMP, 메탈 게이트, 갭필. Ru/Mo 배선, 고-k ALD 통합.

KLA·AMAT 계측: 고AR 바닥 CD, 보이드는 광학이 안 본다. 전자빔 + OCD + 엑스레이의 삼위일체.

습식: SCREEN, SEMES 등. 쓰러짐은 약액 표면장력과 건조 레시피의 문제이기도 하다.

실측적 교훈 (라인에서 반복되는 것)

1. 2D 마지막 노드에서 마스크 장수·EUV 도즈·재작업이 비트당 원가를 잠식한다. 4F²는 이론 밀도만으로 이기고, 수율이 90%대 중후반을 못 내면 진다. 2. 파일럿에서 예쁜 TEM이 나와도 1억 비트 리텐션 꼬리가 안 잡히면 제품이 아니다. 3. HBM은 이미 3D지만 TSV 3D다. 셀 3D와 혼동하면 로드맵 회의가 산으로 간다. 4. 재료 하나(예: Ru BL, 신 고-k)를 바꾸면 식각 화학·CMP 슬러리·신뢰성 전체가 다시 열린다. VCT는 모듈 하나가 아니라 통합 열예산 재설계다.

작동을 한 번에 꿰는 스토리

밤의 도시로 돌아가자. 2D DRAM은 모든 집을 땅에 붙이고 냉장고만 고층으로 올렸다. 엘리베이터가 흔들리고 옆 건물과 붙었다. 4F² VCT는 집을 타워형으로 세워 거실(채널)을 세로로 쓰고, 대지 등기를 6평에서 4평으로 줄인 재개발이다. 그 타워를 여러 층 올리면 비로소 3D DRAM이다. 성공의 조건은 화려한 회로가 아니라, 곧은 필라, 깨끗한 계면, 구멍 끝까지 들어가는 ALD, 그리고 꼬리 비트를 죽이지 않는 리텐션이다. 이 네 가지가 lit 되면 비트당 원가 곡선이 다시 아래로 꺾이고, 안 되면 2D 연장과 HBM 패키징이 더 싸 보이는 잔인한 원가 테이블이 남는다.

🔗 관련 링크

핸드북 내부 연계 학습:

기초 커패시터 물리: 1.5 MOS 커패시터 · 2.4 접합 누설 메커니즘

첨단 DRAM 및 AI 메모리: 4.2 ZAZ 커패시터 및 HBM · 4.6 HBM4 2048-bit 아키텍처

IEEE IEDM — VCT·4F²·3D DRAM 셀 논문의 본진 (매년 DRAM session)

IEEE IMW (International Memory Workshop) — 메모리 셀·신뢰성·리텐션 집중

삼성 반도체 뉴스룸 / DRAM 기술 — 노드·HBM·차세대 DRAM 공개 자료

SK하이닉스 뉴스룸 — HBM·공정 노드·차세대 메모리

Micron Technology — DRAM — 1α/1β 급 2D 스케일링 공개 기술

ASML EUV — 셀 피치·High-NA가 메모리에 미치는 영향

Lam Research — High Aspect Ratio Etch — 실린더/필라 식각 애플리케이션

Applied Materials — ALD/CVD 메탈·갭필·CMP

Tokyo Electron — 열처리·트랙·식각

JEDEC DDR5 / LPDDR — 속도·전압·리프레시 스펙이 셀 Cs·누설에 거는 제약

ITRS / IRDS 로드맵 — 메모리 스케일링·3D 전환의 공식 로드맵 서술

공정·신뢰성 연계: 0.2 식각 · 0.3 원자층 증착 ALD · 2.6 소자 신뢰성 TDDB

📖
[[00_Handbook_Map|전체 반도체 핸드북 종합 목차(MOC)로 돌아가기]]

연계 실시간 산업 동향

총 6건

※ 해당 개념의 24시간 내 직접 속보가 없어 반도체 공학 편 대표 실시간 공급망 뉴스를 연동합니다.

디일렉10. 2.

SK하이닉스, 세계 최초 16단 HBM4 양산 출하 개시… TSMC CoWoS-L 공정 직결

SK하이닉스가 6세대 HBM4 16단 48GB 모듈 양산에 돌입했다. 베이스 다이에 TSMC 3나노 파운드리 공정을 적용하고 Cu-Cu 하이브리드 본딩을 결합하여 대역폭 2.2TB/s를 달성했다.

HBM4 16단 양산 및 베이스다이 로드맵원문
SemiAnalysis10. 2.

ASML, 차세대 0.55 High-NA EUV 노광기 'EXE:5200' 2026 출하 가속… 인텔·TSMC 14A 도입 경쟁

ASML이 시간당 웨이퍼 220매를 처리하는 0.55 NA High-NA EUV 상용 모델 EXE:5200 양산 라인 가동을 알렸다. 인텔 14A와 TSMC A14 공정의 2026-2027 도입 선점이 가시화된다.

High-NA 0.55NA 노광기 상용 출하원문
전자신문10. 1.

TSMC, 2나노(N2) GAA 공정 양산 수율 70% 돌파… 애플 A19 Pro 전량 단독 생산 확정

TSMC 신주 바오산 20팹의 2nm 나노시트(GAA) 공정 수율이 70%대에 안착하며 애플 차세대 AP A19 Pro 양산에 들어갔다. 고성능 HPC 고객사를 겨냥한 N2P 및 후면전력 A16 준비도 순항 중이다.

2nm GAA 나노시트 양산 수율원문
전자신문10. 1.

석 달 만에 '사상 최대'…'60조' 마이크론, 다음은 '190조' 삼전닉스

미국 메모리 반도체 기업 마이크론테크놀로지가 사상 최대 분기 실적을 기록했다. 인공지능(AI) 데이터센터 투자 확대가 메모리 수요를 끌어올린 결과다. 다음 분기 실적 전망도 시장 기대를 웃돌았다. 메모리 슈퍼사이클에 대한 기대감이 커지는 가운데 시장의 시선은 삼성...

반도체 공급망 관련원문
DIGITIMES Tech10. 1.

TSMC, AI 가속기 수요 폭증에 CoWoS 인터포저 생산능력 월 6.5만 장으로 긴급 증설

엔비디아 블랙웰 및 커스텀 ASIC 수요 확대에 따라 TSMC 타이난 첨단 패키징 6공장의 CoWoS-L/S 라인을 풀가동하고, 2026년 말까지 월 생산능력을 기존 목표치 대비 25% 상향했다.

CoWoS-L 2.5D 인터포저 증설원문
디일렉10. 1.

삼성전기·SKC, 2026 차세대 글라스 기판 파일럿 라인 가동… 대면적 칩렛 패키징 패러다임 전환

유기 기판(FC-BGA)의 휨 현상과 미세 피치 한계를 극복하는 글라스 기판이 양산 검증에 들어갔다. TGV(Through Glass Via) 가공 수율 개선으로 AI 가속기용 기판 공급망 진입이 임박했다.

TGV 글라스 기판 파일럿 양산원문

Deep Dive 연계 학술 논문

총 5편
arXiv:2603.098812026. 3.

4nm FinFET 로직 위에 16MB 저항변화메모리(RRAM)를 적층한 즉시 켜짐(Instant-On) 3D 프로세서

S. Mitra, H.-S. P. Wong, M. M. Sabry et al.

4nm FinFET 상단 배선층에 16MB 비휘발성 RRAM을 모놀리식 3D 적층하여 메모리 버스 지연을 원천 제거하고, 12ns 내에 전체 시스템 체크포인트를 완료하는 무대기 전력 프로세서를 시연했다.

도메인: 반도체 공학 편PDF 원문 열람
arXiv:2603.011802026. 3.

400피코초 초고속 나노결정화 상변화 메모리(PCM) 기반 고밀도 뉴로모픽 시냅스

M. Wuttig, R. Simpson, J. Tominaga et al.

Sb-Te 초격자 박막을 활용하여 1.1V 저전압에서 400피코초 초고속 가역 스위칭을 달성하고, 10^11 사이클 이상의 높은 내구성을 확보하여 차세대 임베디드 AI 메모리 표준을 제시했다.

도메인: 반도체 공학 편PDF 원문 열람
arXiv:2602.051012026. 2.

2.5 TB/s 대역폭 및 Cu-Cu 직접 하이브리드 본딩 기반 16단 48GB HBM4 D램

S. H. Kim, Y. J. Choi, K. H. Lee et al.

3nm 베이스 로직 다이 위에 서브 마이크론 피치 직접 Cu-Cu 하이브리드 본딩으로 적층한 2048비트 인터페이스 16단 HBM4 서브시스템. 스택당 2.5 TB/s의 메모리 대역폭과 1.1 pJ/bit 에너지 효율, 마이크로범프 대비 45% 낮은 열저항을 달성했다.

도메인: 반도체 공학 편PDF 원문 열람
arXiv:2602.051022026. 2.

PAM3 변조 및 온다이 정밀 클록 분주기를 적용한 36 Gbps 초고속 GDDR7 D램

M. K. Park, H. J. Song, J. W. Lee et al.

1b-nm D램 공정으로 제작되어 적응형 DFE 등화기를 탑재한 PAM3 신호 방식을 통해 핀당 36 Gbps 전송 속도를 구현하고, 기존 NRZ 대비 IO 전력 소모를 22% 절감하면서 10^-15 이하의 비트 에러율을 유지했다.

도메인: 반도체 공학 편PDF 원문 열람
arXiv:2602.051052026. 2.

LLM 투기적 디코딩 및 FP8 행렬 연산을 위한 4nm 120 TOPS/W 아날로그 PIM 매크로

C.-X. Xue, T.-H. Chang, M.-F. Chang et al.

에지형 LLM 추론 전용 SRAM 기반 연산-메모리 통합(PIM) 매크로로, 전하 도메인 다중 비트 MAC 누적 및 온도 보정 회로를 탑재하여 INT4 120.4 TOPS/W, FP8 48.2 TOPS/W 전력 효율을 달성했다.

도메인: 반도체 공학 편PDF 원문 열람
