3D NAND HARC 수직 일괄 식각 및 COP

3D NAND HARC Vertical Etch & COP Structure

정본 핸드북 원문

초고종횡비(>70:1) 채널 홀 일괄 관통 식각과 주변부 회로 하부 배치(COP)

[CTO 특강 팩트북 연계] 물리 수식 유도, 장비 파라미터 및 독점 밸류체인 로우 데이터 수록.

팩트북 열람

관련 개체:samsungskhynixlamtokyo_electron

연계 개념:nand

4.4 3D NAND 수직 일괄 식각 및 COP 아키텍처

💡

- 수직 일괄 식각(HARC Etch)은 산화막과 질화막을 300장 겹겹이 쌓아 올린 10마이크로미터(10 μm) 높이의 시루떡 마천루를, 지름 80나노미터(80 nm)의 얇은 빨대로 위에서 아래까지 단 한 번에 90도 수직으로 관통하는 나노 발파 공사입니다. - 병목 빨대와 드릴 휨의 공포: 종횡비가 100~125:1에 달해, 좁은 골목 깊숙이 가스가 닿지 않는 ARDE 현상으로 바닥 홀이 바늘구멍처럼 좁아지거나(Tapering), 드릴이 옆으로 휘어 옆집 배관을 뚫듯 인접 채널과 합선(Tilting/Bowing)되면 다이당 수억 개의 셀 전체가 폐기됩니다. - COP(Cell on Peri) 아키텍처: 지상 대지 면적의 30~40%를 차지하던 관리실·변전소(주변부 제어 CMOS 회로)를 지하 주차장으로 통째로 매립하고, 그 지상에 300단 아파트(셀 어레이)를 그대로 올려 토지 효율을 98%까지 극대화한 공간 혁명입니다. > ⚠️ [비유의 경계선 (Physical Boundary)] > - 시루떡/빨대 비유는 기계적 드릴링의 인상을 주지만, 실제 HARC 식각은 물리적 칼날이 아닌 초고밀도 불소탄소(CF 계열) 플라즈마 라디칼의 화학 반응과 수 kV 고바이어스 이온 빔의 스퍼터링이 결합된 원자 단위 RIE(반응성 이온 식각) 공정입니다. > - "나노 발파"는 강한 충격파를 연상시키나, 실제로는 반응 가스가 표면에 흡착되어 휘발성 부산물(SiF₄, CO_x)로 배출되는 열역학적 탈착 표면 동역학입니다.

🎨 눈으로 보는 구조와 공정

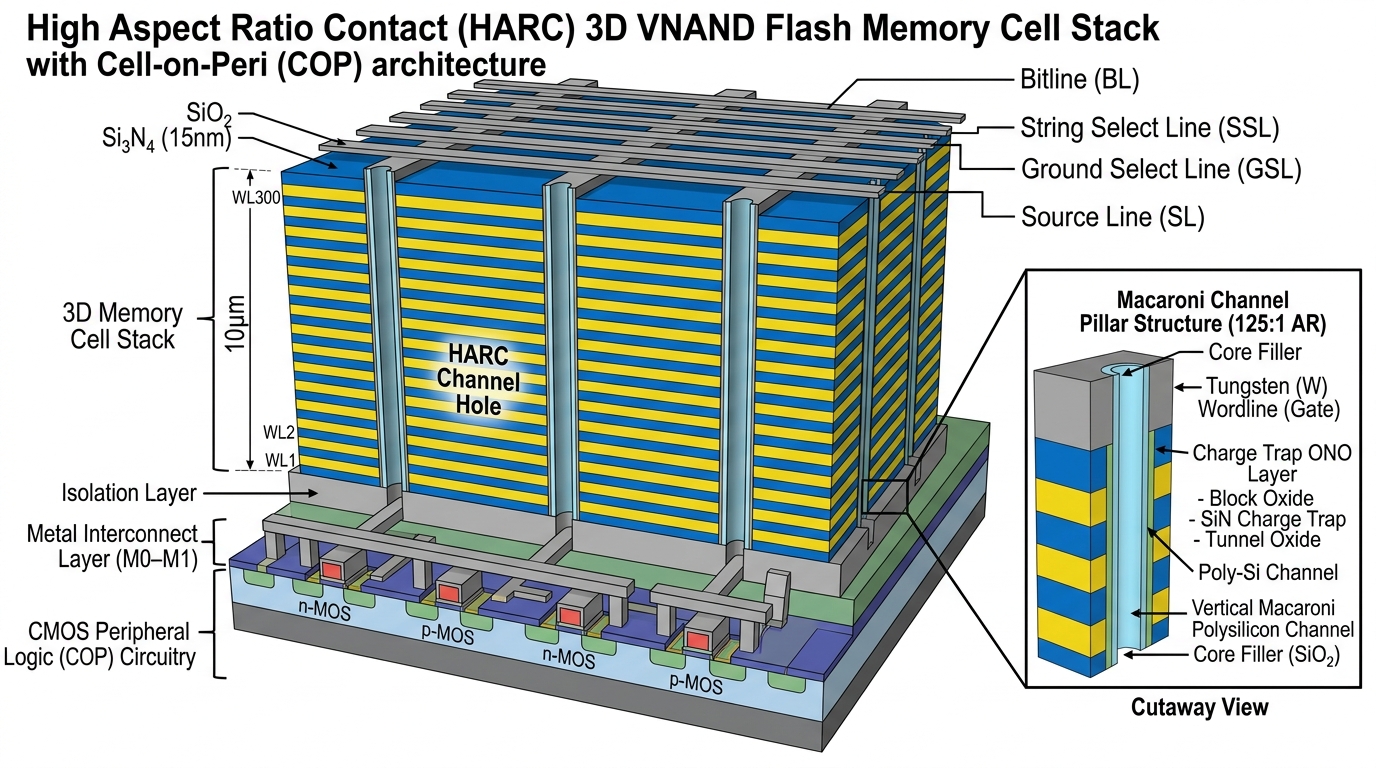

💡 [3D 공학 정밀 구조도] 300단 이상 3D V-NAND 초고종횡비(125:1 AR) 채널홀 식각 및 COP(Cell-on-Peri) 하부 CMOS 구동회로

💡

💡 [3D 공학 정밀 구조도] 125:1 극한 종횡비(깊이 10μm) 극저온 플라즈마 HARC 에칭 채널홀, 텅스텐 수평 게이트 적층 및 웨이퍼 최하단에 매립 집적된 COP(Cell-over-Periphery) CMOS 로직 회로

1. [동적 물리] HARC 채널홀 식각의 한 사이클 (Before → During → After)

flowchart TD
    subgraph HARCEtch ["초고종횡비 (HARC > 70:1) 채널 홀 플라즈마 식각 불량 모드"]
        T["[1] 입구 마스크 부식 (Mask Clogging / Striation): 개구부 변형"]
        B["[2] 보잉 결함 (Bowing): 이온 산란으로 상단 측벽이 배불뚝이처럼 파임"]
        TW["[3] 비틀림 결함 (Twisting / Tilting): 홀 바닥으로 갈수록 축이 비틀림"]
        U["[4] 바닥 미관통 (Under-etch): 반응 부산물 누적으로 식각 정지 발생"]
        T --> B --> TW --> U
    end
    subgraph Solution ["극저온 식각(Cryo-Etch) 및 다중 적층(Multi-Deck) 솔루션"]
        S1["극저온 (-60°C) 식각: 측벽 보호막 흡착력 극대화로 보잉 차단"]
        S2["멀티 데크 (Double/Triple Deck) 공정: 150단씩 나누어 식각 후 수직 정렬 접합"]
        S1 --> OK["수직 직진성 99% 확보"]
        S2 --> OK
    end

2. 주변부(Peri) 회로 배치 아키텍처의 3단계 진화

낸드 주변회로 통합 세대	칩 평면/단면 구조 배치	풋프린트 면적 효율	대표 양산 적용 기업
1세대: Conventional (평면 병렬 배치)	3D 셀 어레이 바로 옆 평면에 CMOS 주변회로(Peri)를 나란히 배치	면적 낭비 극심 (칩 면적 = 셀 어레이 + Peri 회로)	레거시 64단 이전 초기 3D NAND
2세대: COP / PUC / CUA (지하 매립)	CMOS 주변회로를 웨이퍼 기판 바닥에 먼저 만들고 그 위에 셀을 수직 적층	칩 면적을 순수 셀 크기 수준으로 30~ 40% 대폭 절감	삼성전자 (COP), SK하이닉스 (PUC), 마이크론 (CUA)
3세대: Xtacking / CBA (웨이퍼 접합)	셀 웨이퍼와 로직 웨이퍼를 각각 별도 최적화 팹에서 제조 후 Cu-Cu 하이브리드 본딩 결합	최고 속도 로직 I/O와 최고 집적도 셀을 독립 제조하여 결합	YMTC (Xtacking), 키옥시아/WD (CBA)

flowchart TD
    A["초고단수 ONON 스택 증착 (SiO2 / Si3N4 300쌍, 두께 ~10μm)"] --> B["극후막 비정질 탄소 하드마스크(a-C / ACL) 형성"]
    B --> C["초고종횡비 HARC 수직 식각 (Lam / TEL 극저온 식각)"]
    C --> D{"채널 홀 수직도 & 관통 검사"}
    D -->|보잉 / 틸팅 발생| E["고바이어스 펄스 RF(400kHz) + 영하 80℃ Cryo 챔버 공정 미세 조정"]
    E -->|레시피 피드백 보정 후 재식각| C
    D -->|정상 수직 관통| F["마카로니 중공형 채널 및 ONO 전하트랩/산화막 박막 증착"]
    F --> G["슬릿(Slit) 식각 후 Si3N4 희생막 선택 식각 (인산 딥)"]
    G --> H["텅스텐(W) 워드라인 게이트 대체 매립 (Gate Replacement)"]
    H --> I{"페리(Peri) 아키텍처 선택"}
    I -->|삼성 COP / SK PUC| J["지하 CMOS 상부에 직접 단열층 형성 후 적층"]
    I -->|YMTC Xtacking / Kioxia CBA| K["Cell 웨이퍼와 Peri 웨이퍼를 Cu-Cu 하이브리드 본딩 접합"]
    J --> L["글로벌 300단+ V-NAND 모듈 패키징 완료"]
    K --> L

🔍 왜 필요한가? — 3D NAND 원가 전쟁과 물리적 극한

1. 평면 2D 낸드의 종말과 수직 적층 혁명

2D 평면 낸드는 15nm 노드에 도달하면서 두 가지 물리적 벽에 부딪혔습니다:

셀 간 간섭(Cross-talk): 인접한 플로팅 게이트 사이의 거리가 원자 수십 개 수준으로 좁아져, 옆 셀에 전자를 넣으면 내 셀의 문턱전압이 요동치는 기생 정전용량 결합 발생.

전하 누설: 산화막 두께를 더 이상 줄일 수 없어 데이터 보존 기간(Retention) 급락.

이에 따라 2013년 삼성전자가 세계 최초로 평면을 포기하고 셀을 아파트처럼 위로 쌓아 올리는 3D V-NAND(24단)를 상용화하며 비트당 원가를 획기적으로 낮추었습니다.

2. 채널 홀 식각 횟수의 원가 결정권 (싱글 덱 vs 더블/트리플 덱)

층수가 128단 → 176단 → 236단 → 300단 이상으로 증가함에 따라 식각 깊이가 10 μm를 돌파했습니다.

싱글 덱 (Single Deck): 300단을 한 번의 식각으로 뚫어내는 방식. 공정 스텝이 절반으로 줄어 원가 경쟁력이 압도적이지만, 종횡비가 100:1을 넘어 바닥까지 뚫기가 극도로 어렵습니다.

더블 덱 / 멀티 덱 (Multi Deck): 150단을 뚫고 플러그를 형성한 뒤, 그 위에 다시 150단을 쌓아 두 번째 홀을 뚫어 잇는 방식.

오버레이 정렬 오차(Overlay Shift): 아래 홀과 위 홀의 중심이 단 2~3 nm만 어긋나도 접촉 저항이 폭증하여 칩 전체가 불량 처리됩니다.

마스크와 포토, 식각 공정이 2배로 증가하여 제조 비용이 급등합니다.

📐 이론을 지탱하는 3대 수식과 직관적 물리

3D V-NAND는 초고종횡비(HARC) 플라즈마 홀 관통 식각과 COP 면적 효율화의 극한이다.

[수식 1] 종횡비 의존 홀 식각 속도 감쇠 모델 (ARDE Model)

직관적 비유 (초심해 시추선의 진흙 파내기):

100m 깊이의 좁은 우물을 팔 때, 입구는 쉽게 파이지만 깊이 들어갈수록 흙을 밖으로 퍼 올리기도 힘들고 드릴 날 끝까지 에너지가 전달되지 않아 속도가 급격히 떨어지는 현상입니다.

구멍이 깊어질수록 바닥면의 식각 속도가 지수함수적으로 둔화되는 현상:

💡

📐 R_etch(z) = R₀ · exp[ -(α · z) / D_hole ]

R_etch(z): 깊이 z에서의 순간 식각 속도 (Etch Rate at depth z)

R₀: 최상부 표면에서의 초기 식각 속도 (Initial Etch Rate at z=0)

α: 종횡비에 따른 무차원 감쇠 계수 (Decay Constant, 챔버 압력 및 화학종의 크누센 확산 의존)

z/D_hole: 종횡비 (Aspect Ratio, 300단 낸드에서 100~ 125:1 도달)

이온 셰이딩(Ion Shading)과 바닥면 중성종 라디칼 고갈로 인해 바닥 홀 크기가 좁아지는 테이퍼링(Tapering) 결함 유발

[수식 2] COP(Cell-on-Peri) 다이 면적 집적 효율 방정식

직관적 비유 (지상 주차장의 지하화):

아파트 단지 옆에 넓은 지상 주차장(주변 회로)을 두면 아파트 동(메모리 셀)을 몇 채 못 짓지만, 주차장을 지하 1~2층으로 전부 집어넣으면 대지 100%에 아파트 동을 꽉 채워 지을 수 있습니다.

주변 제어 회로(Peri)를 메모리 셀 어레이 아래층 지하로 숨기는 COP 구조의 면적 효율:

💡

📐 η_die = A_cell / (A_cell + A_peri) → COP 적용 시 ≈ 95 ~ 98%

A_cell: 메모리 셀 어레이 유효 면적

A_peri: 주변 CMOS 제어 회로(페이지 버퍼, 로우 디코더 등) 면적

종래에는 셀 옆에 주변 회로가 땅을 30% 차지했으나, 주변 회로를 먼저 웨이퍼 바닥에 만들고 그 위에 메모리 셀을 올리는 복층 아파트로 전환하여 넷다이(Net Die) 수율 30% 향상

[수식 3] 옥사이드/나이트라이드 원자 선택 식각비 (ON Selectivity)

직관적 비유 (시루떡 팥고물만 빼먹기):

흰 떡과 팥고물이 겹겹이 쌓인 시루떡에서 떡(산화막)은 그대로 둔 채 중간의 팥고물(질화막)만 화학 약품으로 쏙 녹여내어 빈방을 만든 뒤 금을 부어 넣는 마법 같은 화학 수술입니다.

산화막(SiO₂)과 질화막(Si₃N₄) 교번 적층에서 게이트 전극 자리를 만들기 위해 질화막만 녹여내는 습식 인산 식각 선택비:

💡

📐 S_nitride/oxide = Rate(Si₃N₄) / Rate(SiO₂) > 50:1

뜨거운 인산(H₃PO₄, 160^°C)을 주입해 질화막만 귀신같이 도려내고 산화막 선반은 0.1nm도 손상 없이 지탱하여 텅스텐 금속 게이트를 채워 넣음(Word-line Replacement)

⚙️ 심층 물리 직관: 수식이 풀어주는 초고단수 낸드의 3대 공학 미스터리

1. 플럭스 고갈 공식과 바닥 식각 속도 급락 (Gamma_bot/Gamma_top ~ (1 / 1 + k · AR))

구멍의 깊이가 깊어질수록 바닥면으로 도달하는 이온과 라디칼의 플럭스(Gamma)는 종횡비(AR)에 반비례하여 급감합니다:

Gamma_top, Gamma_bot: 홀 최상부 및 최하부의 반응 가스 플럭스

AR = z/D_hole: 채널홀 종횡비

k: 홀 내벽과의 충돌 시 흡착/재결합/탈착 확률 상수 (챔버 온도 및 레시피 의존 파라미터)

팹 현장의 충격: AR = 100:1에 도달하면 입구에 100개의 반응 가스가 들어가도 바닥에는 1개도 도달하지 못해 식각이 중간에 멈추는 에치 스톱(Etch Stop)이 일어납니다.

해결책: 고바이어스 펄스 RF(400kHz)와 영하 80℃ 극저온(Cryogenic) 식각을 도입하여 측벽 반응을 물리적으로 동결(Freeze Passivation)시키고, 수직 이온 플럭스(J ∝ V^3/2/d², Child-Langmuir 공간 전하 제한 법칙: J 이온 전류 밀도, V 바이어스 전압, d 플라즈마 쉬스 두께)와 입사 운동 에너지(E_ion ≈ eV)를 극대화해 바닥면만 원자 단위로 파쇄합니다.

2. 채널홀 미개방 1PPM과 웨이퍼 전량 폐기의 수율 법칙

1Tb 3D 낸드 다이 1개에는 약 10억 개(1 Giga)의 채널 홀이 빽빽하게 뚫립니다.

채널 홀이 바닥까지 뚫리지 않을 확률이 단 1 PPM(100만 분의 1)만 발생해도, 다이 1개당 평균 1,000개의 불량 채널(단선)이 발생하여 스트링 결손 및 블록 ECC 한계 초과로 칩 전체가 폐기 처분됩니다.

따라서 람리서치(Lam Research)와 도쿄일렉트론(TEL)의 식각 챔버는 10억 개의 홀 중 단 1개의 미개방도 용납하지 않는 99.9999999% (9-Nine)의 식각 관통 신뢰성을 보장해야 하며, 이것이 바로 초고단수 낸드 팹 CAPEX의 40% 이상이 식각 장비에 투입되는 단 하나의 경제적 이유입니다.

3. 실리콘 잉곳 기포 구멍(COP: Crystal Originated Particle)의 역습

웨이퍼 제조 시 단결정 실리콘 잉곳 성장 과정에서 갇힌 나노 기포 구멍(원자 공공 집합체)을 COP라고 부릅니다.

물리적 파괴 메커니즘: CMP 연마 후 표면에 드러난 COP 구덩이 위에 게이트 산화막을 증착하면, 국소적 전계 집중(E_local ≈ V_ox / tox,eff)이 일어나며 절연막이 견디지 못하고 조기 절연 파괴(VBD 핀홀)를 일으킵니다. 300단 낸드에서는 웨이퍼 원자재 스펙부터 COP 제로 웨이퍼를 투입해야만 셀 데이터 증발을 막을 수 있습니다.

🏗️ 페리(Peri) 배치 아키텍처 비교: COP vs PUC vs Xtacking

3D NAND의 다이 크기에서 셀(Cell)이 아닌 주변 제어 회로(Peri)가 차지하는 면적을 줄이기 위한 혁신 경쟁입니다.

아키텍처 명칭	개발사	구조적 특징	장점	극복해야 할 난제
COP (Cell on Peri)	삼성전자	웨이퍼 기판에 Peri 회로를 먼저 만들고, 그 위에 절연막을 덮은 뒤 3D 셀을 직결 적층	칩 면적 30% 이상 절감, 단일 웨이퍼 공정	상부 3D 셀 형성 시의 고온 열처리(>800℃)로 하부 Peri 트랜지스터 특성 열화 위험 (열버짓 제어 필수)
PUC (Peri Under Cell)	SK하이닉스	COP와 유사하게 Peri를 셀 밑으로 배치한 독자 구현 공법	고밀도 4D 낸드 브랜딩, 뛰어난 공간 효율	고온 내열 금속 배선(텅스텐 기반 배선) 적용으로 배선 지연 최소화 필요
CUA (CMOS Under Array)	마이크론	인텔과 공동 개발했던 마이크론의 하부 Peri 매립 공법	176단/232단 세대에서 높은 셀 집적도 달성	웨이퍼 휨(Warpage) 및 열팽창 계수 불일치 스트레스 제어
Xtacking (엑스태킹)	YMTC (중국)	웨이퍼 2장 분리 제작: Cell 웨이퍼와 Peri 웨이퍼를 각각 최적화된 라인에서 따로 만든 뒤 Cu-Cu 하이브리드 본딩으로 접합	1. Peri에 최첨단 초고속 로직 노드 적용 가능 2. 고온 열버짓 간섭 제로 3. I/O 속도 극대화	웨이퍼 2장 사용으로 인한 기본 원가 상승, 300mm 웨이퍼 간 100nm급 오버레이 접합 정렬 정밀도 (차세대 서브-50nm 목표)
CBA (Cell-Bonding-Array)	키옥시아 / 웨스턴디지털	218단 BiCS8 세대부터 도입된 웨이퍼-투-웨이퍼 본딩 구조	3.2 Gbps 초고속 인터페이스 및 집적도 극대화	Cu-Cu 다이렉트 본딩 수율 및 접합 보이드 제어

📊 세대별 3D NAND 단수·식각 방식·스펙 비교

세대	대표 제조사/제품	적층 단수	식각 스택 구조	채널홀 종횡비	페리 아키텍처	I/O 인터페이스 속도
V5 (9x단)	삼성 96단 V-NAND	92~96단	싱글 덱 (Single Deck)	~60:1	Conventional (평면)	1.0 Gbps
V6 (12x단)	삼성 128단 V-NAND	128단	싱글 덱 (기술적 극한)	~80:1	COP 최초 도입	1.2 Gbps
V7 (17x단)	SK하이닉스 176단	176단	더블 덱 (Double Deck)	50:1 × 2	PUC	1.6 Gbps
V8 (23x단)	마이크론 232단	232단	더블 덱 (Double Deck)	65:1 × 2	CUA	2.4 Gbps
V9 (29x~32x단)	삼성 286단 / SK 321단	286~321단	더블 덱 / 트리플 덱	90:1 × 2 (Cryo 도입)	진화된 COP / PUC	3.2 Gbps
V10 (400단+)	삼성/SK/키옥시아 미래 노드	400단+	초극저온 싱글/더블 덱 융합	> 120:1	하이브리드 본딩 CBA	> 4.0 Gbps

🏢 글로벌 3D NAND 및 식각 장비 시장 독점 생태계

1. HARC 초고종횡비 식각 장비 독점 2강

Lam Research (람리서치, 미국): 글로벌 3D NAND 식각 시장의 압도적 1위(점유율 > 65%).

플래그십 장비: Vantex, Kiyo, Flex. 고밀도 플라즈마 펄싱 기술과 극저온 챔버 기술을 바탕으로 전 세계 낸드 팹의 채널 홀 식각을 사실상 독점하고 있습니다.

Tokyo Electron (TEL, 도쿄일렉트론, 일본): 점유율 약 30%.

2023년 개발한 -84℃ 극저온 펄스 플라즈마 에처를 앞세워 400단 낸드 시장에서 람리서치를 맹추격하고 있습니다.

2. 글로벌 낸드 플래시 메모리 5대 제조사 지형

삼성전자 (한국): 세계 낸드 시장 점유율 1위. 128단까지 싱글 덱을 고집하며 압도적 원가 격차를 증명했으며, V9(286단)부터 극저온 식각을 도입하여 더블 덱 구조로 기술 리더십을 수성 중.

SK하이닉스 (한국): 솔리다임(구 인텔 낸드 사업부)을 인수하며 321단 트리플 덱 낸드를 세계 최초로 시연, 데이터센터용 초고용량 eSSD 시장을 장악.

Kioxia(키옥시아) & Western Digital(WD): 218단부터 CBA(Cell-Bonding-Array) 하이브리드 본딩을 전면 채택하여 고성능 낸드 공급.

Micron (마이크론, 미국): 176단 및 232단 낸드를 선제적으로 양산하며 CUA 아키텍처 고도화.

YMTC (양쯔메모리, 중국): 미국 수출 규제 속에서도 독자적인 Xtacking 웨이퍼 본딩 기술로 232단(X3-9070)을 상용화하며 글로벌 기술 격차를 좁힘.

💡 자가점검: 독자가 소리 내어 설명할 수 있는 핵심 3문장

1. "3D 낸드 식각은 300단 높이의 시루떡 마천루를 지름 80nm 빨대로 100:1의 초고종횡비로 한 번에 관통하는 공학의 극한이다." 2. "바닥으로 갈수록 반응 가스가 고갈되는 ARDE 병목을 뚫기 위해, 영하 80℃ 극저온 챔버에서 측벽을 얼려 보호하며 수직 이온 빔으로 파고든다." 3. "COP 공법은 대지 면적 35%를 차지하던 주변 제어 회로를 지하 주차장으로 통째로 매립하여 셀 어레이를 지상에 98% 꽉 채우는 원가 혁명이다."
